| Brand Name: | GEZHI or OEM |
| Numer modelu: | 2 sloty * 1x16CH-CMD |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |
1x16 CWDM Passive Multiplexer 2 karty Moduł LGX Wkładany w 19-calową ramkę 1U
GEZHI 1x16 CWDM Pasywny multiplekser 2 karty Moduł LGX składa się z kasety 1x16 CWDM Mux LGX + 1x16 CWDM Demux LGX w jednej 19 "1U do montażu w racku. Długość fali 1x16 CWDM Pasywny multiplekser 2 karty Moduł LGX wynosi 1310 do 1610nm.Ten moduł LGX 1x16 CWDM Passive Multiplexer 2 oferuje rozwiązanie WDM z wysoką izolacją kanałów dla centrów danych i aplikacji Metro Access.I pracując na podwójnym światłowodach sieci optycznej.
cechy
Niskie straty wtrąceniowe
W pełni kompatybilny ze wszystkimi optykami ITU-T CWDM
Pasmo szerokoprzepustowe
Ścieżka optyczna wolna od epoksydów
Wysoka izolacja
Aplikacje
Optyczne sieci wideo
Wzmacniacz światłowodowy
Sieć WDM
Dostęp do sieci
Telekomunikacja
Monitorowanie linii
Ciemne sieci światłowodowe
Informacje dotyczące zamawiania
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Liczba kanałów | Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Wynik złącze |
|||||||
| M = Mux D = Demux MD = Mux + Demux |
01 = 1 kanał 02 = 2 kanały 03 = 3 kanały 04 = 4 kanały ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = LGX Box 3 = 19 ″ 1U rack 4 = 2 karty Lgx w montażu w stojaku 1U 5 = 4 karty w montażu w stojaku 1U X = inne |
00 = brak 09 = 900um Luźna rurka 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m ...... |
0 = brak LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = dostosowane |
0 = brak |
Specyfikacja
| Parametr |
Jednostka |
1x16 pasywny multiplekser CWDM | ||
| Mux | Demux | |||
| Długość fali kanału | nm | 1310 ~ 1610 nm | ||
|
Środkowa długość fali Precyzja |
nm | ± 0,5 | ||
| Odstępy między kanałami | nm | 20 | ||
|
Kanał Passband (Przy przepustowości -0,5 dB |
nm | > 13 | ||
| Maksymalna strata wtrąceniowa | dB | <4.5 lub z przeskokiem<3.5 | <4.5 lub z przeskokiem <3.5 | |
| Kanał Ripple | dB | 0.3 | ||
| Izolacja | Sąsiadujący | dB | > 30 | |
| Nie sąsiadujące | dB | > 40 | ||
|
Temperatura utraty bezwładności Wrażliwość |
dB / ℃ |
<0,005 |
||
|
Temperatura długości fali Przeniesienie |
nm / ℃ |
<0,002 | ||
|
Zależne od polaryzacji Utrata |
dB | <0,1 | ||
|
Tryb polaryzacji Dyspersja |
dB | <0,1 | ||
| Kierunkowość | dB | > 50 | ||
| Utrata zwrotu | dB | > 45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura działania | ℃ | -20 ~ + 70 | ||
| Temperatura przechowywania | ℃ | -40 ~ 85 | ||
| Wymiar paczki | mm | 2-slotowy 19 "1U Rack | ||
1x16 CWDM Pasywny filtr multipleksera kaskadowy

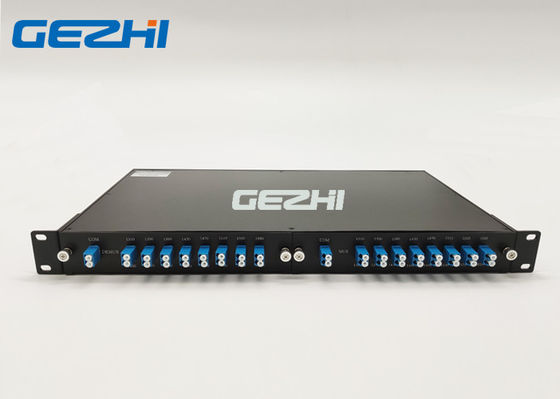

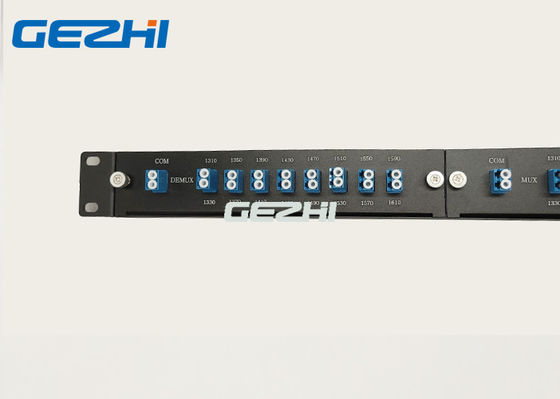

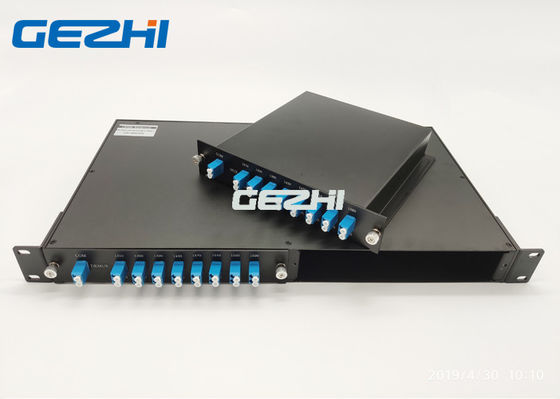

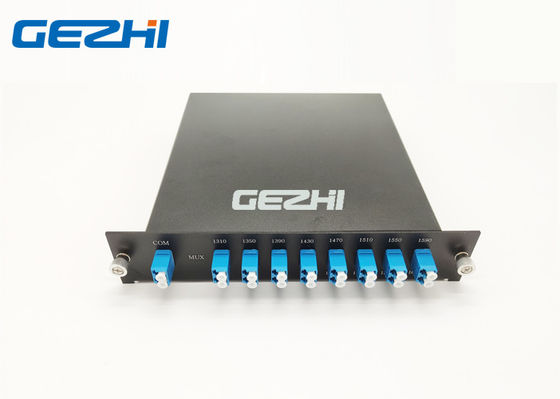

1x16 CWDM Passive Multiplexer 2 karty Moduł LGX Włóż w 19-calową ramkę 1U Dual Fibre
1x16 CWDM Passive Multiplexer 2 karty Moduł LGX Włóż w 19-calową ramkę 1U Dual Fibre
Podwójne włókno
wideo
|
|
