| Brand Name: | GEZHI or OEM |
| Numer modelu: | 2CH OADM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

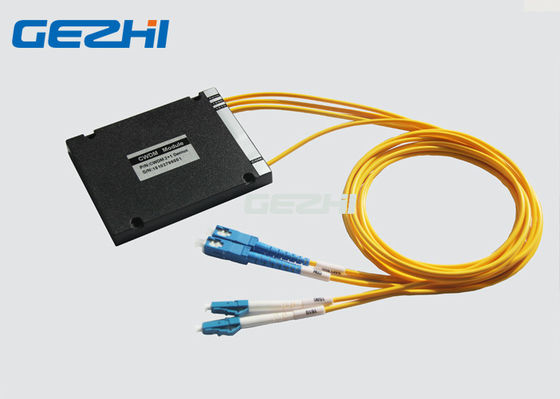

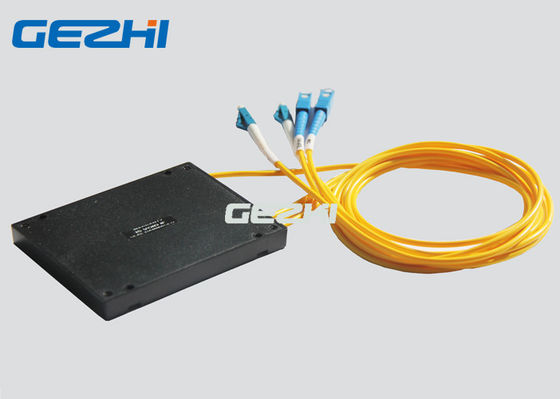

Moduł 1510 / 1590nm CWDM OADM 2-kanałowy optyczny multiplekser z pojedynczym włóknem
Moduł GEZHI 1510 / 1590nm CWDM OADM to pojedyncze włókno z 2 kanałami o długości fali CWDM 1510nm i 1590nm.Moduł 1510 / 1590nm CWDM OADM łączy kanały o długości fali w światłowodzie transmisyjnym.Moduł Gezhi 1510 / 1590nm CWDM OADM jest używany w systemach WDM do multipleksowania lub demultipleksowania i trasowania sygnałów światłowodowych, selektywnie dodając i odrzucając poszczególne lub zestawy kanałów długości fali ze strumienia CWDM.
Moduły CWDM OADM są dostępne w konfiguracjach jednostronnych (wschód lub zachód) i dwustronnych (wschód i zachód).Każdy CWDM OADM GEZHI wykorzystuje długości fal od 1270nm do 1610nm lub 1271 do 1611nm z odstępem 20nm.
cechy
Niskie straty wtrąceniowe
Jednostronny wschód lub zachód
Elastyczna sieć OADM
Nie wymaga zasilania elektrycznego.
Aplikacje
Aplikacja komórkowa
Optyczne dodawanie i upuszczanie
Dostęp do sieci
Sieć WDM
Telekomunikacja
Specyfikacja
|
Parametr |
Jednostka |
2CH CWDM OADM | ||
| Dodaj | Upuszczać | |||
| Długość fali kanału | nm | 1510,1590nm | ||
|
Środkowa długość fali Precyzja |
nm | ± 0,5 | ||
| Odstępy między kanałami | nm | 20 | ||
|
Kanał Passband (Przy przepustowości -0,5 dB |
nm | > 13 | ||
| Strata wtrąceniowa | dB | <1.0 | <1.0 | |
| Kanał Ripple | dB | 0.3 | ||
|
Izolacja |
Sąsiadujący | dB | > 30 | |
| Nie sąsiadujące | dB | > 40 | ||
|
Temperatura utraty bezwładności Wrażliwość |
dB / ℃ |
<0,005 |
||
|
Temperatura długości fali Przeniesienie |
nm / ℃ |
<0,002 | ||
|
Zależne od polaryzacji Utrata |
dB | <0,1 | ||
|
Tryb polaryzacji Dyspersja |
dB | <0,1 | ||
| Kierunkowość | dB | > 50 | ||
| Utrata zwrotu | dB | > 45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura działania | ℃ | -20 ~ + 70 | ||
| Temperatura przechowywania | ℃ | -40 ~ 85 | ||
| Wymiar paczki | mm | L100x80x10 | ||
Uwaga: 1. Dostosowywanie jest dostępne.
2. Specyfikowany ze złączem
Rysunek
Zachód czy Wschód
Zrzuca lub dodaje jeden kanał o określonej długości fali ze światłowodu sieciowego w transmisji jednosekcyjnej.
Dwukanałowy multiplekser typu add & drop CWDM 1510 i 1590nm dla EAST lub WEST do dwukierunkowej transmisji danych przez pojedyncze włókna.
2-kanałowy kaskadowy filtr optyczny Add Drop Multiplexer
Moduł 1510 / 1590nm CWDM OADM 2-kanałowy optyczny multiplekser z pojedynczym włóknem
|
|
