Nazwa produktu: | 2CH-OADM-C-WE | Długość fali: | 1350 i 1510 nm |
---|---|---|---|
Rodzaj linii: | Fibre zachodnie i wschodnie | Złącze: | dostosowane |
Pakiet: | Pudełko ABS 100x80x10mm | Podanie: | Sieć WDM |
High Light: | Moduł optyczny 1510nm Add Drop OADM,jeden moduł Fibre OADM,2-kanałowy przełącznik jednomodowy |

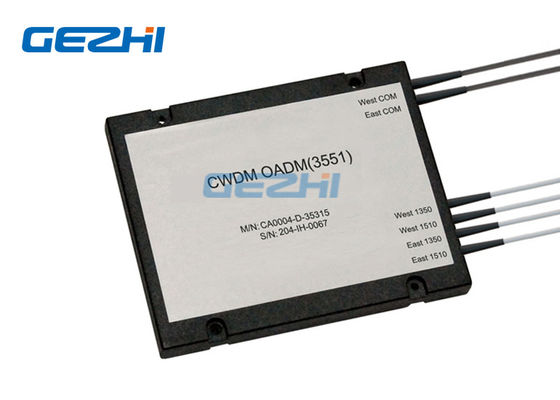

Jeden światłowodowy 2-kanałowy optyczny moduł Add & Drop OADM transmisja BIDI na zachód i wschód
GEZHI's One Fibre 2CH Optical Add & Drop OADM Transmisja BIDI na zachód i wschód z długością fali CWDM 1350nm i 1510nm.Moduł One Fibre 2CH Optical Add & Drop OADM West and East Transmisja BIDI łączy kanały długości fali w światłowodzie transmisyjnym.Gezhi's One Fibre 2CH Optical Add & Drop OADM Transmisja West i East BIDI jest używana w systemach WDM do multipleksowania lub demultipleksowania i trasowania sygnałów światłowodowych, selektywnie dodając i odrzucając poszczególne lub zestawy kanałów długości fali ze strumienia CWDM.Ten 2-kanałowy optyczny moduł Add & Drop OADMsą dostępne w konfiguracjach dwustronnych (wschód i zachód) obsługujących do dwóch długości fal na jednym włóknie.
cechy Praca pojedynczego włókna Niskie straty wtrąceniowe Dwustronny wschód i zachód Elastyczna sieć OADM Nie wymaga zasilania elektrycznego
|
Aplikacje Optyczne dodawanie i upuszczanie Telekomunikacja Sieć WDM Dostęp do sieci Sieci długodystansowe
|
Specyfikacja
Parametr |
Jednostka |
2CH CWDM OADM | ||
Dodaj | Upuszczać | |||
Długość fali kanału | nm | 1350 i 1510 nm | ||
Środkowa długość fali Precyzja |
nm | ± 0,5 | ||
Odstępy między kanałami | nm | 20 | ||
Kanał Passband (Przy przepustowości -0,5 dB |
nm | > 15 | ||
Strata wtrąceniowa | dB | <0.9 | <0.9 | |
Kanał Ripple | dB | 0.3 | ||
Izolacja |
Sąsiadujący | dB | > 30 | |
Nie sąsiadujące | dB | > 40 | ||
Temperatura utraty bezwładności Wrażliwość |
dB / ℃ |
<0,005 |
||
Temperatura długości fali Przeniesienie |
nm / ℃ |
<0,002 | ||
Zależne od polaryzacji Utrata |
dB | <0,1 | ||
Tryb polaryzacji Dyspersja |
dB | <0,1 | ||
Kierunkowość | dB | > 50 | ||
Utrata zwrotu | dB | > 45 | ||
Obsługa maksymalnej mocy | mW | 300 | ||
Temperatura działania | ℃ | -20 ~ + 70 | ||
Temperatura przechowywania | ℃ | -40 ~ 85 | ||
Wymiar paczki | mm | L100x80x10 |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Specyfikowany ze złączem
Rysunek
2Channel CWDM OADM West and East na pojedynczym włóknie
Porzuca pojedynczy kanał i dodaje ten sam kanał z powrotem do światłowodu sieciowego w transmisji dwustronnej.
21-kanałowy multiplekser 1350nm i 1510nm CWDM typu add & drop dla EAST i WEST do dwukierunkowej transmisji danych pojedynczymi włóknami.
2-kanałowy optyczny multiplekser Add Drop z kaskadowym filtrowaniem zachodnim i wschodnim
2-kanałowy moduł multipleksera OADM Dodaj i upuść 1350 i 1510 nm na zachód i wschód Pojedyncze włókno
