| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x2FWDM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

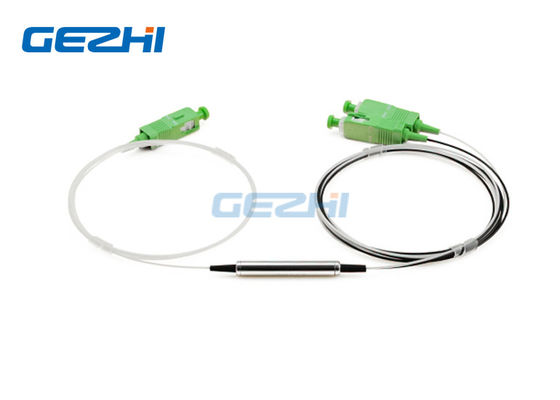

Transmisja 1310nm Reflect 1490 / 1550nm oparte na filtrze multipleksery WDM
FWDM jest znany jako WDM oparty na filtrze lub WDM z filtrem.Oparty jest na technologii Thin Film Filter (TFF).Filtr WDM jest szeroko stosowany w sieciach WDM, EDFA, wzmacniaczach Ramana i oprzyrządowaniu światłowodowym.Urządzenie łączy lub oddziela światło o różnych długościach fal w szerokim zakresie długości fal.Oferują bardzo niskie tłumienie wtrąceniowe, niskie straty w zależności od polaryzacji, wysoką izolację i doskonałą stabilność środowiskową.
Rodzina produktów FWDM firmy GEZHI obejmuje następujące okna długości fali powszechnie stosowane w systemach światłowodowych
|
cechy |
Aplikacje |
|
|
Specyfikacja
| Parametry | Jednostka | Urządzenie FWDM | ||
| Długość fali operacyjnej T: długość fali transmisji R: długość fali odbicia 1310 ± 50, 1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
nm | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Strata wtrąceniowa | dB | Transmisja: ≤ 0,6 | ||
| Odbicie: ≤ 0,4 | ||||
| Izolacja kanału transmisji | dB | ≥ 30 | ||
| Izolacja kanału odbicia | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilność termiczna długości fali | nm / ℃ | ≤ 0,003 | ||
| Stabilność termiczna strat wtrąceniowych | dB / ℃ | ≤ 0,005 | ||
| Utrata zwrotu | dB | ≥ 45 | ||
| Moc optyczna | mW | ≤ 500 | ||
| temperatura robocza | ℃ | -10 ~ +70 | ||
| Temperatura przechowywania | ℃ | -40 ~ +85 | ||
| Wilgotność względna | % | 5 ~ 95 | ||
| Wymiar | mm | Φ5,5 × 34 | Φ4,2 × 25 | 90 × 20 × 10 |
| Uwaga: 1. Dostosowywanie jest dostępne. 2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze. |
||||
Zdjęcie A jest przeznaczony do filtrów T13 / R15, T14 / R1315, T1415 / R13 FTTX WDM
Zdjęcie B. do filtrów T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX WDM
Transmisja 1310nm Reflect 1490 / 1550nm oparte na filtrze multipleksery WDM
Informacje dotyczące zamawiania:
| ZA | b | do | re | mi |
| Długość fali | Typ rury | Długość włókna (Dołącz złącze) |
Złącze | Wymiar |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = inne |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = inne |
05 = 0,5 m ± 0,05 m 10 = 1,0 m ± 0,05 m 15 = 1,5 m ± 0,05 m X = inne |
00 = brak FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = inne |
5534 = Φ5,5 × 34 mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = dostosowane |
|
|
