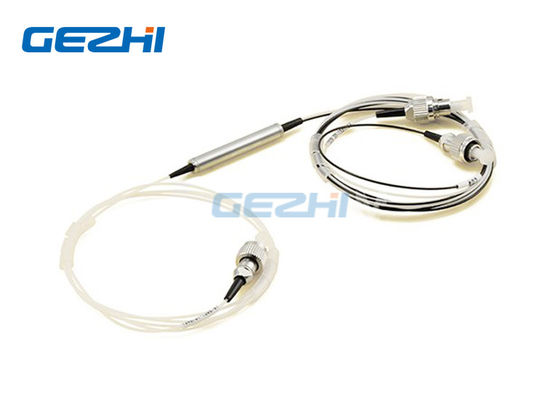

Złącze FC PC Czerwony Niebieski Filtr WDM Filtr pasmowy 1x2 C WDM

Name: Złącze FC PC Czerwony Niebieski Filtr WDM Filtr pasmowy 1x2 C WDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2FWDM-R / B
Price: 7.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	1x2FWDM-R / B
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	5-8 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Nazwa produktu:

Czerwony / niebieski WDM

Długość fali:

czerwony niebieski

Port:

1x2

Pakiet Kaseta LGX:

rura ze stali nierdzewnej

Złącze:

FC / PC

Podanie:

Sieć WDM

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

100000 kanałów na miesiąc

Podkreślić:

Czerwony niebieski WDM

urządzenie DWDM pasmo C

filtr 1x2 WDM

Opis produktu

1x2 Czerwony / Niebieski Filtr WDM Urządzenie DWDM pasma C.

Filtr GEZHI DWDM Red / Blue to cienkowarstwowe urządzenie filtrujące.Jest to urządzenie z trzema portami.Jeden port nosi nazwę „Common”.Pozostałe dwa porty zapewniają kanał dla dwóch „pasm” długości fal:czerwony (λ> 1547 nm) i niebieski (λ <1543 nm). jedno pasmo przechodzi przez odnogę odbicia, a drugie przez odnogę pass.

cechy	Podanie
Niskie straty wtrąceniowe Pasmo szerokoprzepustowe Wysoka izolacja kanału Wysoka niezawodność	Sieć WDM Monitorowanie linii Telekomunikacja Przyrządy testujące

Filtr pasm czerwono-niebieskiego DWDM Filtr pasmowy czerwony / niebieski DWDM Filtr pasmowy czerwony / niebieski DWDM z

z rurą ze stali nierdzewnej z plastikową skrzynką ASB Pakiet 19 "1RU do montażu w szafie

Zwykle jednak urządzenie jest używane jako dwukierunkowy (tj. Dwukierunkowy) WDM.Jedna opaska jest wysyłana do nogi wspólnej, a druga opaska jest dostarczana z odnogi wspólnej.(patrz przykładowy diagram) W module DWDM, który wykorzystuje filtr czerwony / niebieski, Mux może być połączony z Demuxem.

Na przykład Mux łączy kanały DWDM w paśmie czerwonym, podczas gdy Demux oddziela kanały DWDM w paśmie niebieskim.Używając wypełniacza Red / Blue, można połączyć kanały Red Transmit i Blue Receive w jednym włóknie.

Informacje dotyczące zamawiania

Długość fali

Pakiet Spec

Typ włókna

Średnica włókna

Długość włókna

Złącze

R / B = długość fali czerwonego / niebieskiego

1 = Φ5,5 mm × 34 mm

2 = 90 × 20 × 10 mm

3 = 100 × 80 × 10,5 mm

4 = 120 × 80 × 18 mm

5 = 140 × 115 × 18 mm

6 = 19 ”1U do montażu w szafie

X = inne

9 = 9/125

X = inne

25 = 250um

90 = 900um

20 = 2,0 mm

30 = 3,0 mm

X = inne

05 = 0,5 m

10 = 1,0 m

15 = 1,5 m

X = inne

OO = brak

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

STP = ST / PC

STA = ST / APC

LP = LC / PC

LA = LC / APC

X = inne

Dane techniczne

Rodzaj		FWDM
Długość fali kanału przepustowego	nm	1547 ~ 1561 (czerwony)	1530 ~ 1543,2 (niebieski)
Kanał odbicia Długość fali	nm	1530 ~ 154,2 (niebieski)	1547 ~ 1561 (czerwony)
Utrata wstawienia kanału przepustowego	dB	≤0,60
Tłumienie wtrąceniowe kanału odbicia	dB	≤0,40
Kanał Ripple	dB	≤0,3
Separacja sąsiednich kanałów	dB	≥30
Ekspresowa izolacja kanałów	dB	≥12
PDL	dB	≤0,1
PMD	Ps / nm	≤0,1
Kierunkowość	dB	≥55
Utrata zwrotu	dB	≥50
Moc ciągła	mW	300
Temperatura robocza	℃	-5 ~ + 70
Temperatura przechowywania	℃	-40 ~ + 85
Wymiary opakowania	mm	φ5.5x34

Uwaga: 1. Dostosowywanie jest dostępne.

2. Tłumienie wtrąceniowe nie obejmuje złącza, każde złącze zwiększa tłumienie o 0,2 dB.

3. Inne długości fal na życzenie klienta.Na przykład pasmo L R / B, pasmo C / L.

Złącze FC PC Czerwony Niebieski Filtr WDM Filtr pasmowy 1x2 C WDM 0

Przykład czerwono-niebieskiego WDM w zastosowaniu dwukierunkowym.
