| Brand Name: | GEZHI or OEM |
| Numer modelu: | CCWDM-18CH |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

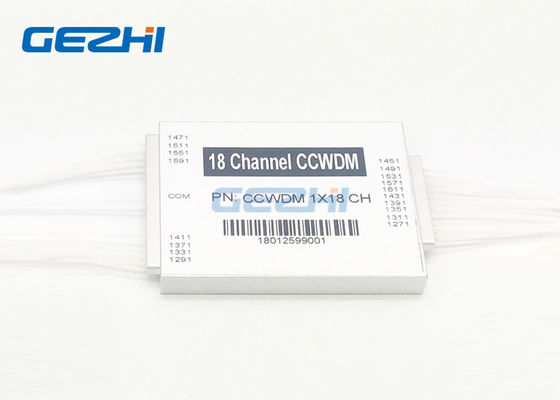

Kompaktowy moduł CWDM MUX / DEMUX z 18 kanałami
Moduły CCWDM (Compact CWDM) firmy GEZHI oznaczają zwiększenie przepustowości sieci światłowodowej bez konieczności instalowania dodatkowego włókna.Zapewnia zwiększoną przepustowość i większe przychody ze starszej fabryki włókien w jednym z najmniejszych pakietów w branży.Moduł CCWDM oparty jest na technologii filtrów cienkowarstwowych i opakowaniach mikrooptycznych do łączenia metali.Działa w 20nm odstępach międzykanałowych ITU Grid CWDM
od 1270nm do 1610nm lub 1271nm do 1611nm.
cechy | Aplikacje |
|
|
Specyfikacje
| Parametr | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| Długość fali roboczej (nm) | 1260 ~ 1620 | |||||
| Długość fali kanału (nm) | 1270,1290, ..., 1590,1610 lub 1271,1291, ..., 1591,1611 | |||||
| Odstęp między kanałami (nm) | 20 | |||||
| Kanał Passband (nm) | CWL +/- 6,5 nm | |||||
| Strata wtrąceniowa (dB) | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | |
| Tętnienie kanału (dB) | ≤0,4 | |||||
| Izolacja (dB) | Sąsiadujący | > 30 | ||||
| Nie sąsiadujące | > 40 | |||||
| Dyspersja w trybie polaryzacji (PS) | ≤0,2 | |||||
| Strata zależna od polaryzacji | ≤0,2 | |||||
| Kierunkowość (dB) | > 45 | |||||
| Strata powrotu (dB) | > 45 | |||||
| Maksymalna moc obsługiwana (mW) | 500 | |||||
| Temperatura pracy (℃) | -5 ~ + 70 | |||||
| Temperatura przechowywania (℃) | -40 ~ 85 | |||||
| Typ włókna | G657A1 | |||||
| Złącze | TBD | |||||
| Wymiar opakowania (mm) | Dł. 55 x szer. 35 x wys. 8 | Dł. 55 x szer. 45 x wys. 8 | ||||
Informacje dotyczące zamawiania
| Konfiguracja | Nr kanału | Typ warkocza | Błonnik długość | Deklinacja (mm) | Złącze |
| CC = CCWDM | 10 = 10 kanałów | 0 = 250um | 0 = 0,5 m | 1 = dł. 55 x szer. 35 x wys. 8 | 0 = brak |
Unikalna technologia wolnej przestrzeni
18-kanałowy kompaktowy moduł CWDM Mux / DEMUX wykorzystuje technologię wolnej przestrzeni, która wykorzystuje propagację światła w wolnej przestrzeni do bezprzewodowego przesyłania danych.Wewnątrz urządzenia sąsiednie kanały sygnałowe są kaskadowane przez równoległą wiązkę zamiast światłowodu.Oszczędza to dużo miejsca na opakowanie, a wyjątkowe wykonanie pomaga również CCWDM Mux Demux przy niskich stratach wtrąceniowych.
Kompaktowy moduł CWDM MUX / DEMUX z 18 kanałami
Rysunek techniczny
TYP 1
TYP 2
Pakiet
|
|
