Upgrade Port Passive 4-kanałowy kompaktowy moduł CWDM

Name: Upgrade Port Passive 4-kanałowy kompaktowy moduł CWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: CCWDM-1x4
Price: 744.08 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	CCWDM-1x4
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	2-7 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS ISO9001

Nazwa przedmiotu:

Moduł pasywny CCWDM

Kanał:

1x4

Długość fali:

1470 ~ 1530 nm

Złącze:

Dostosowane

Podanie:

Sieci telekomunikacyjne

Funkcja:

Sieci szerokopasmowe

Szczegóły pakowania:

2 sztuki w piance z kartonikiem

Możliwość Supply:

60000 sztuk na miesiąc

Podkreślić:

1x4 Compact CWDM Mux Demux

4-kanałowy CCWDM

4-kanałowy pasywny moduł CCWDM

Opis produktu

4-kanałowy kompaktowy moduł CWDM Pasywny CCWDM z portem aktualizacji

GEZHI specjalizuje się w niestandardowych konfigurowanych, niezawodnych produktach CCWDM w oparciu o wymagania klienta.Nasz 4-kanałowy kompaktowy moduł CWDM, pasywny CCWDM z portem Upgrade oparty jest na optyce wolnej przestrzeni i ma lepszą jednorodność w porównaniu z konstrukcjami z filtrem cienkowarstwowym (TFF).Wysoka izolacja GEZHI, niska strata wtrąceniowa, niski PDL Kompaktowy moduł CWDM Pasywny CCWDM oferuje wysokie parametry jakości z 4 długościami fali 1470nm, 1490nm, 1510nm, 1530nm oraz z portem aktualizacji do przyszłego rozwoju i rozszerzania włókien.

Może zastąpić Produkty CWDM wykorzystywane w telekomunikacji, sieciach PON, sieciach korporacyjnych, telewizji kablowej i innych dziedzinach.Niższe tłumienie wtrąceniowe sprawia, że moduł CCWDM ma mniejsze tłumienie sygnału, gdy jest używany, zmniejszając w ten sposób zapotrzebowanie na moc nadajnika sygnału.

cechy	Aplikacje
Kompaktowy rozmiar Bardzo niskie straty Doskonała niezawodność Super stabilność termiczna Dostępna rozszerzona temperatura robocza	Sieci metra System CWDM Sieci szerokopasmowe Sieci telekomunikacyjne Opcjonalna usługa specjalna

Specyfikacje

Parametr		4 Ch	4 + UPG	8 rozdz	8 + UPG1	8 + UPG2
Długość fali roboczej (nm)		1260 ~ 1620
Długość fali kanału (nm)		1270,1290, ..., 1590,1610 lub 1271,1291, ..., 1591,1611
Zakres długości fal portu UPG (nm)		NA	TBD	NA	1260 ~ 1360	1260 ~ 1457
Odstęp między kanałami (nm)		20
Kanał Passband (nm)		CWL +/- 6,5 nm
Strata wtrąceniowa (dB) *		≤1,6	≤1,6	≤2,2	≤2,2	≤2,5
Tętnienie kanału (dB)		≤0,3
Izolacja (dB)	Sąsiadujący	> 30
	Non-adjacen	> 40
Izolacja UPG (dB)		NA	> 15	NA	> 15	> 15
Dyspersja w trybie polaryzacji (PS)		≤0,2
Strata zależna od polaryzacji (dB)		≤0,2
Kierunkowość (dB)		> 45
Strata powrotu (dB)		> 45
Maksymalna moc obsługiwana (mW)		500
Temperatura pracy (℃)		-40 ~ + 75
Temperatura przechowywania (℃)		-40 ~ + 85
Typ włókna		G657A1
Złącze		TBD
Wymiar opakowania (mm)		L55 x W35 x H8 lub L46 x W28 x H6

Informacje dotyczące zamawiania

Konfiguracja

Nr kanału

Typ warkocza

Błonnik długość

Deklinacja(mm)

Złącze

CC = CCWDM

40 = 4 kanały

41 = 4 + UPG

80 = 8 kanałów

81 = 8 + UPG1

82 = 8 + UPG2

……

0 = 250um

1 = 900um

0 = 0,5 m

1 = 1m
2 = 1,5 m
3 = inne

1 = dł. 55 x szer. 35 x wys. 8

2 = dł. 46 x szer. 28 x wys. 6

0 = brak
1 = FC / APC
2 = FC / PC
3 = SC / APC
4 = SC / PC

5 = LC / APC
6 = LC / szt

7 = inni

Unikalna technologia wolnej przestrzeni
4-kanałowy kompaktowy moduł CWDM, pasywny CCWDM z portem Upgrade, wykorzystuje technologię Free-Space, która wykorzystuje propagację światła w wolnej przestrzeni do bezprzewodowego przesyłania danych.Wewnątrz urządzenia sąsiednie kanały sygnałowe są kaskadowane przez równoległą wiązkę zamiast światłowodu.Oszczędza to dużo miejsca na opakowanie, a wyjątkowe wykonanie pomaga również CCWDM Mux Demux przy niskich stratach wtrąceniowych.

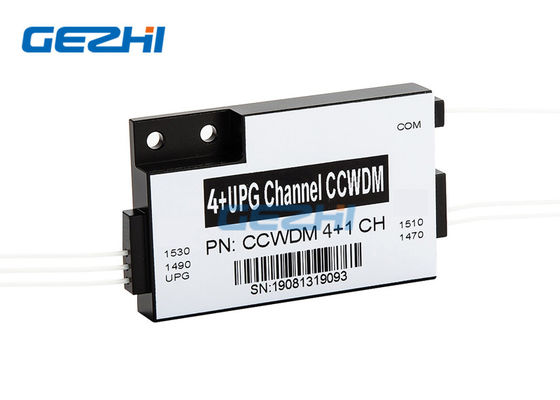

Upgrade Port Passive 4-kanałowy kompaktowy moduł CWDM 0

4-kanałowy kompaktowy moduł CWDM Pasywny CCWDM z portem aktualizacji

Upgrade Port Passive 4-kanałowy kompaktowy moduł CWDM 1

Rysunek techniczny

TYP 1

Upgrade Port Passive 4-kanałowy kompaktowy moduł CWDM 2

TYP 2

Upgrade Port Passive 4-kanałowy kompaktowy moduł CWDM 3
