| Brand Name: | GEZHI or OEM |
| Numer modelu: | CCWDM-8CH |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

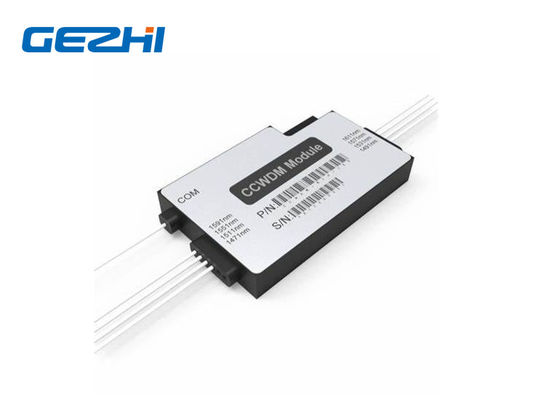

Kompaktowe moduły CWDM 1x8 Mini światłowodowy multiplekser
GEZHI 8-kanałowy moduł CCWDM to kompaktowy CWDM (Compact Coarse Wavelength Division Multiplexing), który jest technologią multipleksowania z podziałem długości fali opartą na TFF (Thin Film Filter).Działa w taki sam sposób, jak moduł CWDM, z wyjątkiem tego, że CCWDM wykorzystuje technologię wolnej przestrzeni, w porównaniu ze zwykłą metodą kaskadowania włókien CWDM, w porównaniu z modułem CWDM, rozmiar pakietu CCWDM jest znacznie mały, straty wtrąceniowe są mniejsze, a spójność jest lepszy;może zastąpić CWDM Produkty znajdują zastosowanie w telekomunikacji, sieciach korporacyjnych, sieciach PON, telewizji kablowej i innych dziedzinach.Niższe tłumienie wtrąceniowe sprawia, że moduł CCWDM ma mniejsze tłumienie sygnału, gdy jest używany, zmniejszając w ten sposób zapotrzebowanie na moc nadajnika sygnału.
|
cechy |
Aplikacje |
|
|
Specyfikacje
| Parametr | 4 Ch | 4 + UPG | 8 rozdz | 8 + UPG1 | 8 + UPG2 | ||
| Długość fali roboczej (nm) | 1260 ~ 1620 | ||||||
| Długość fali kanału (nm) | 1270,1290, ..., 1590,1610 lub 1271,1291, ..., 1591,1611 | ||||||
| Zakres długości fal portu UPG (nm) | NA | TBD | NA | 1260 ~ 1360 | 1260 ~ 1457 | ||
| Odstęp między kanałami (nm) | 20 | ||||||
| Kanał Passband (nm) | CWL +/- 6,5 nm | ||||||
| Strata wtrąceniowa (dB) * | ≤1,6 | ≤1,6 | ≤2,2 | ≤2,2 | ≤2,5 | ||
| Tętnienie kanału (dB) | ≤0,3 | ||||||
| Izolacja (dB) | Sąsiadujący | > 30 | |||||
| Non-adjacen | > 40 | ||||||
| Izolacja UPG (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| Dyspersja w trybie polaryzacji (PS) | ≤0,2 | ||||||
| Strata zależna od polaryzacji (dB) | ≤0,2 | ||||||
| Kierunkowość (dB) | > 45 | ||||||
| Strata powrotu (dB) | > 45 | ||||||
| Maksymalna moc obsługiwana (mW) | 500 | ||||||
| Temperatura pracy (℃) | -40 ~ + 75 | ||||||
| Temperatura przechowywania (℃) | -40 ~ + 85 | ||||||
| Typ włókna | G657A1 | ||||||
| Złącze | TBD | ||||||
| Wymiar opakowania (mm) | L55 x W35 x H8 lub L46 x W28 x H6 | ||||||
Informacje dotyczące zamawiania
| Konfiguracja | Nr kanału | Typ warkocza | Błonnik długość | Deklinacja(mm) | Złącze |
| CC = CCWDM |
40 = 4 kanały 41 = 4 + UPG 80 = 8 kanałów 81 = 8 + UPG1 82 = 8 + UPG2 …… |
0 = 250um 1 = 900um
|
0 = 0,5 m 1 = 1m |
1 = dł. 55 x szer. 35 x wys. 8 2 = dł. 46 x szer. 28 x wys. 6 |
0 = brak 5 = LC / APC 7 = inni |
Unikalna technologia wolnej przestrzeni
Moduły kompaktowych modułów CWDM 1x8 Mini światłowodowy multiplekser wykorzystuje technologię wolnej przestrzeni, która wykorzystuje światło rozchodzące się w wolnej przestrzeni do bezprzewodowego przesyłania danych.Wewnątrz urządzenia sąsiednie kanały sygnałowe są kaskadowane przez równoległą wiązkę zamiast światłowodu.Oszczędza to dużo miejsca na opakowanie, a wyjątkowe wykonanie pomaga również CCWDM Mux Demux przy niskich stratach wtrąceniowych.
Kompaktowe moduły CWDM 1x8 Mini światłowodowy multiplekser
Rysunek techniczny
TYP 1
TYP 2
|
|
