8-kanałowy kompaktowy moduł CWDM

Name: 8-kanałowy kompaktowy moduł CWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: CCWDM-1x8
Price: 744.08 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	CCWDM-1x8
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	2-7 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS ISO9001

Nazwa przedmiotu:

Moduł CCWDM

Kanał:

1x8

Długość fali:

1470 ~ 1610 nm

Złącze:

Dostosowane

Podanie:

Sieci telekomunikacyjne

Funkcja:

Kompaktowy rozmiar

Szczegóły pakowania:

2 sztuki w piance z kartonikiem

Możliwość Supply:

60000 sztuk na miesiąc

Podkreślić:

8 kanałów CCWDM

moduł 8 kanałów CCWDM

multiplekser Mini CCWDM

Opis produktu

8 kanałów CCWDM Mini moduł Technologia kaskadowa wolnej przestrzeni

GEZHI specjalizuje się w niestandardowych konfigurowanych, niezawodnych produktach CCWDM w oparciu o wymagania klienta.Nasz kompaktowy moduł CCWDM (CCWDM) o niskich stratach wtrąceniowych jest oparty na optyce wolnej przestrzeni i ma lepszą jednorodność w porównaniu z konstrukcjami z filtrem cienkowarstwowym (TFF).Układy CCWDM o wysokiej izolacji i niskim formacie PDF firmy GEZHI oferują wysokiej jakości parametry do rozwiązań 18-kanałowych i mogą zawierać port aktualizacji 1310 nm oraz porty test / monitor.

Może zastąpić Produkty CWDM stosowane w telekomunikacji, sieciach korporacyjnych, sieciach PON, telewizji kablowej i innych dziedzinach.Niższe tłumienie wtrąceniowe sprawia, że moduł CCWDM ma mniejsze tłumienie sygnału, gdy jest używany, zmniejszając w ten sposób zapotrzebowanie na moc nadajnika sygnału.

cechy	Aplikacje
Bardzo niskie straty Doskonała niezawodność Super stabilność termiczna Kompaktowy rozmiar Dostępna rozszerzona temperatura robocza	System CWDM Sieci szerokopasmowe Sieci telekomunikacyjne Sieci metra Opcjonalna usługa specjalna

Informacje dotyczące zamawiania

Konfiguracja

Nr kanału

Typ warkocza

Błonnik długość

Deklinacja(mm)

Złącze

CC = CCWDM

40 = 4 kanały

41 = 4 + UPG

80 = 8 kanałów

81 = 8 + UPG1

82 = 8 + UPG2

……

0 = 250um

1 = 900um

0 = 0,5 m

1 = 1m
2 = 1,5 m
3 = inne

1 = dł. 55 x szer. 35 x wys. 8

2 = dł. 46 x szer. 28 x wys. 6

0 = brak
1 = FC / APC
2 = FC / PC
3 = SC / APC
4 = SC / PC

5 = LC / APC
6 = LC / szt

7 = inni

Specyfikacje

Parametr		4 Ch	4 + UPG	8 rozdz	8 + UPG1	8 + UPG2
Długość fali roboczej (nm)		1260 ~ 1620
Długość fali kanału (nm)		1270,1290, ..., 1590,1610 lub 1271,1291, ..., 1591,1611
Zakres długości fal portu UPG (nm)		NA	TBD	NA	1260 ~ 1360	1260 ~ 1457
Odstęp między kanałami (nm)		20
Kanał Passband (nm)		CWL +/- 6,5 nm
Strata wtrąceniowa (dB) *		≤1,6	≤1,6	≤2,2	≤2,2	≤2,5
Tętnienie kanału (dB)		≤0,3
Izolacja (dB)	Sąsiadujący	> 30
	Non-adjacen	> 40
Izolacja UPG (dB)		NA	> 15	NA	> 15	> 15
Dyspersja w trybie polaryzacji (PS)		≤0,2
Strata zależna od polaryzacji (dB)		≤0,2
Kierunkowość (dB)		> 45
Strata powrotu (dB)		> 45
Maksymalna moc obsługiwana (mW)		500
Temperatura pracy (℃)		-40 ~ + 75
Temperatura przechowywania (℃)		-40 ~ + 85
Typ włókna		G657A1
Złącze		TBD
Wymiar opakowania (mm)		L55 x W35 x H8 lub L46 x W28 x H6

Unikalna technologia wolnej przestrzeni
8-kanałowy moduł CCWDM Mini wykorzystuje technologię wolnej przestrzeni, która wykorzystuje światło rozchodzące się w wolnej przestrzeni do bezprzewodowego przesyłania danych.Wewnątrz urządzenia sąsiednie kanały sygnałowe są kaskadowane przez równoległą wiązkę zamiast światłowodu.Oszczędza to dużo miejsca na opakowanie, a wyjątkowe wykonanie pomaga również CCWDM Mux Demux przy niskich stratach wtrąceniowych.

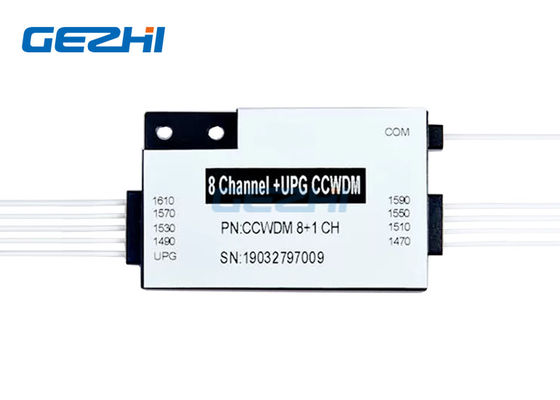

8-kanałowy kompaktowy moduł CWDM 0

8 kanałów CCWDM Mini moduł Technologia kaskadowa wolnej przestrzeni

Rysunek techniczny

TYP 1

8-kanałowy kompaktowy moduł CWDM 1

TYP 2

8-kanałowy kompaktowy moduł CWDM 2
