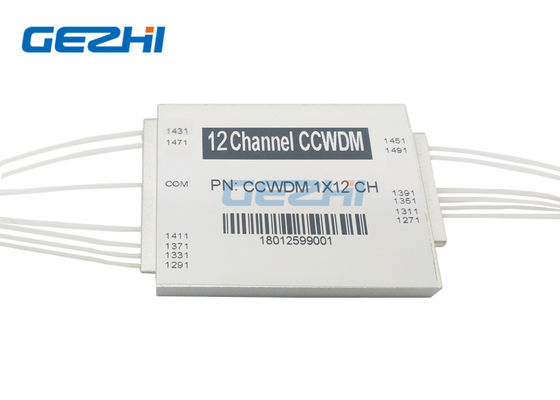

Kompaktowy multiplekser z podziałem długości fali zgrubnej

Name: Kompaktowy multiplekser z podziałem długości fali zgrubnej
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: CCWDM-1x12
Price: 744.08 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	CCWDM-1x12
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	2-7 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS ISO9001

Nazwa przedmiotu:

Moduły pasywne CCWDM

Kanał:

1x12

Długość fali:

1271 ~ 1491 nm

Złącze:

LC / UPC

Podanie:

CATV

Funkcja:

Mała utrata wtrącenia

Szczegóły pakowania:

2 sztuki w piance z kartonikiem

Możliwość Supply:

60000 sztuk na miesiąc

Podkreślić:

12-kanałowy moduł CWDM

12-kanałowy kompaktowy moduł CWDM

1x12 pasywnych modułów CCWDM

Opis produktu

12-kanałowe kompaktowe moduły multiplekserów zgrubnych z podziałem długości fali

Plik 12-kanałowe kompaktowe moduły multiplekserów zgrubnych z podziałem długości falifirmy GEZHI oznacza zwiększenie przepustowości sieci światłowodowej bez konieczności instalowania dodatkowego włókna.Zapewnia zwiększoną przepustowość i większe przychody ze starszej fabryki włókien w jednym z najmniejszych pakietów w branży.Plik12-kanałowe kompaktowe moduły multiplekserów zgrubnych z podziałem długości fali opiera się na technologii filtrów cienkowarstwowych i opakowaniach mikrooptycznych do łączenia metali.

Plik12-kanałowe kompaktowe moduły multiplekserów zgrubnych z podziałem długości fali może zastąpić Produkty CWDM stosowane w telekomunikacji, sieciach korporacyjnych, telewizji kablowej,Sieci PON, i inne dziedziny.Niższe tłumienie wtrąceniowe sprawia, że moduł CCWDM ma mniejsze tłumienie sygnału, gdy jest używany, zmniejszając w ten sposób zapotrzebowanie na moc nadajnika sygnału.

cechy	Aplikacje
Niskie straty wtrąceniowe Wysoka izolacja, niskie PDL Kompaktowy rozmiar Wysoka niezawodność i stabilność Dobra jednorodność między kanałami	Sieci PON Sieci metra Linki CATV Sieci telekomunikacyjne

Specyfikacje

Parametr		10 Ch	12Ch	14 Ch	16Ch	18Ch
Długość fali roboczej (nm)		1260 ~ 1620
Długość fali kanału (nm)		1270,1290, ..., 1590,1610 lub 1271,1291, ..., 1591,1611
Odstęp między kanałami (nm)		20
Kanał Passband (nm)		CWL +/- 6,5 nm
Strata wtrąceniowa (dB)		≤1,5	≤1,5	≤1,8	≤1,8	≤2,0
Tętnienie kanału (dB)		≤0,4
Izolacja (dB)	Sąsiadujący	> 30
	Nie sąsiadujące	> 40
Dyspersja w trybie polaryzacji (PS)		≤0,2
Strata zależna od polaryzacji		≤0,2
Kierunkowość (dB)		> 45
Strata powrotu (dB)		> 45
Maksymalna moc obsługiwana (mW)		500
Temperatura pracy (℃)		-5 ~ + 70
Temperatura przechowywania (℃)		-40 ~ 85
Typ włókna		G657A1
Złącze		TBD
Wymiar opakowania (mm)		Dł. 55 x szer. 35 x wys. 8			Dł. 55 x szer. 45 x wys. 8

12-kanałowe kompaktowe moduły multiplekserów zgrubnych z podziałem długości fali

Informacje dotyczące zamawiania

Konfiguracja

Nr kanału

Typ warkocza

Błonnik długość

Deklinacja (mm)

Złącze

CC = CCWDM

10 = 10 kanałów

41 = 4 + UPG

80 = 8 kanałów

81 = 8 + UPG1

82 = 8 + UPG2

12 = 12 kanałów

……

0 = 250um

1 = 900um

0 = 0,5 m

1 = 1m
2 = 1,5 m
3 = inne

1 = dł. 55 x szer. 35 x wys. 8

2 = dł. 55 x szer. 45 x wys. 8

0 = brak
1 = FC / APC
2 = FC / PC
3 = SC / APC
4 = SC / PC

5 = LC / APC
6 = LC / szt

7 = inni

Unikalna technologia wolnej przestrzeni
Plik 12-kanałowe, kompaktowe moduły multipleksera ze zgrubnym podziałem długości fali wykorzystują technologię wolnej przestrzeni, która wykorzystuje propagację światła w wolnej przestrzeni do bezprzewodowego przesyłania danych.Wewnątrz urządzenia sąsiednie kanały sygnałowe są kaskadowane przez równoległą wiązkę zamiast światłowodu.Te 12-kanałowe kompaktowe moduły multipleksera zgrubnego z podziałem długości fali oszczędzają dużo miejsca na opakowanie, a unikalne wykonanie pomaga również CCWDM Mux Demux z niskimi stratami wtrąceniowymi.

Kompaktowy multiplekser z podziałem długości fali zgrubnej 0

12-kanałowe kompaktowe moduły multipleksera zgrubnego z podziałem długości fali Rozwiązanie z pojedynczym włóknem

Kompaktowy multiplekser z podziałem długości fali zgrubnej 1

12-kanałowe kompaktowe moduły multiplekserów zgrubnych z podziałem długości fali

Rysunek techniczny

TYP 1

Kompaktowy multiplekser z podziałem długości fali zgrubnej 2

TYP 2

Kompaktowy multiplekser z podziałem długości fali zgrubnej 3
