| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x2FWDM-R / B |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

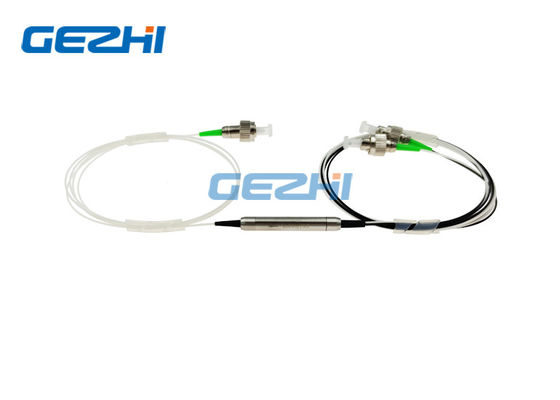

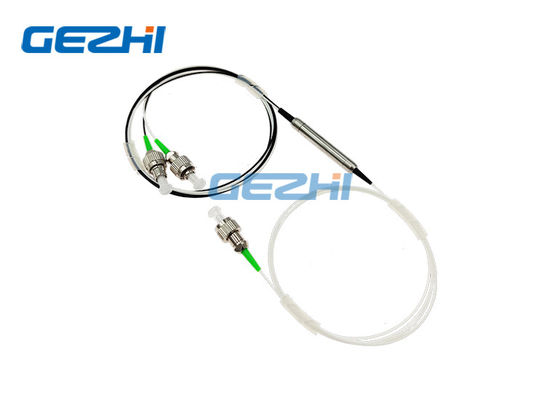

Filtr C-Band Red/Blue Pass MWDM 1x2 DWDM Splitter
Ten Micro-Optics WDM wykorzystuje technologię powlekania cienką warstwą i zastrzeżony projekt opakowania mikrooptyki bez topnika.Zapewnia niską tłumienność wtrąceniową, wysoką izolację kanałów, niską czułość temperaturową i wolną od epoksydów ścieżkę optyczną.
Firma GEZHI Photonics CO., Ltd zapewnia niestandardowe filtry pasmowe i złącza, aby sprostać specjalnym sterowaniu i zastosowaniom. Jednostki filtrujące są dostępne ze stalowymi rurkami, 2-gniazdowymi uchwytami do montażu w szafie 1U, modułem wtykowym lub skrzynkami ABS.
| funkcje | Podanie |
|
|
Dane techniczne
| Rodzaj | FWDM | ||
| Przekaż długość fali kanału | Nm | 1547~1561 (czerwony) | 1530~1543,2 (niebieski) |
| Kanał odbicia Długość fali | Nm | 1530~1543,2 (niebieski) | 1547~1561 (czerwony) |
| Utrata wstawiania kanału Pass | dB | ≤0,60 | |
| Tłumienie wtrąceniowe kanału odbicia | dB | ≤0,40 | |
| Tętnienie kanału | dB | ≤0,3 | |
| Sąsiednia izolacja kanałów | dB | ≥30 | |
| Ekspresowa izolacja kanałów | dB | ≥12 | |
| PDL | dB | ≤0,1 | |
| PMD | Ps/nm | ≤0,1 | |
| Kierunkowość | dB | ≥55 | |
| Strata zwrotu | dB | ≥50 | |
| Moc ciągła | mW | 300 | |
| Temperatura robocza | ℃ | -5~+70 | |
| Temperatura przechowywania | ℃ | -40~+85 | |
| Wymiary opakowania | mm | φ5,5x35 | |
Uwaga: 1. Dostosowanie jest dostępne.
2. Tłumienie wtrąceniowe nie obejmuje złącza, każde złącze doda stratę 0,2 dB.
3. Inna długość fali może być wykonana na życzenie klienta.Na przykład pasmo L R/B, pasmo C/L.
Informacje o zamawianiu
| Długość fali | Specyfikacja pakietu | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| R/B = czerwona/niebieska długość fali |
1= Φ5,5 mm × 35 mm 2= 90×20×10 mm 3=100×80×10,5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19”1U do montażu w szafie X= Inne |
9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
05=0,5m 10=1,0m 15=1,5m X=Inne |
OO=Brak FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Inne |
Jednowłóknowe rozwiązanie DWDM z czerwonym/niebieskim filtrem pasma C
Długości fal przechodzące przez ciemne włókno są dzielone na dwa pasma widmowe za pomocą filtra pasma C czerwono-niebieskiego na obu końcach ciemnego włókna.Umożliwia wykorzystanie pojedynczego pasma światłowodowego zarówno do nadawania, jak i odbioru, co znacznie maksymalizuje inwestycje i obniża koszty.
GEZHI dostarcza również niestandardowy filtr czerwony / niebieski WDM o długości fali, 100 Ghz DWDM Mux Demux, moduł CWDM, 40-kanałowy moduł AWG, przełączniki optyczne 2x2 Bypass itp.
|
|
