| Brand Name: | GEZHI or OEM |
| Numer modelu: | FWDM-T15R13/14 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

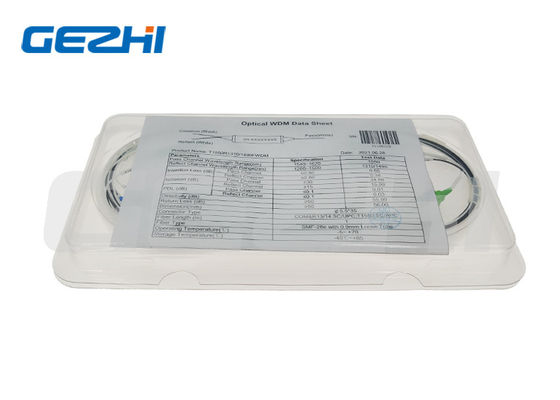

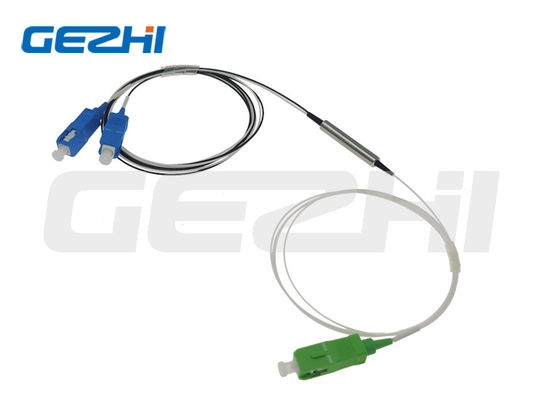

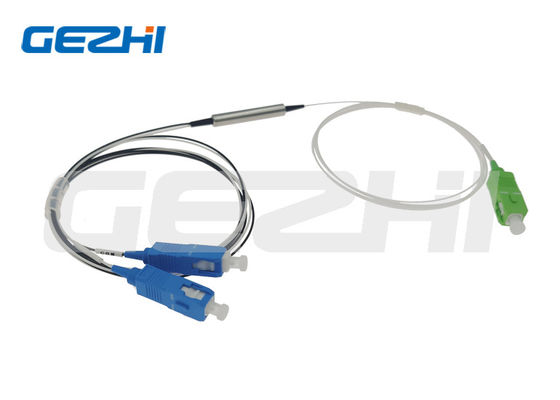

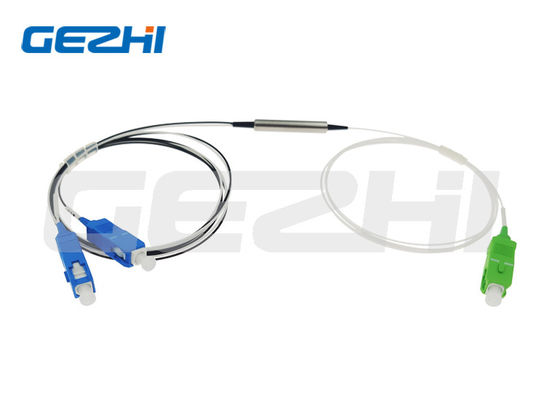

Światłowód FWDM FTTH 1310/1490/1550nm FILTR WDM
WDM jest jednym z podstawowych elementów architektury FTTH. FTTH WDM wykorzystuje wysokowydajne cienkowarstwowe filtry interferencyjne, aby zapewnić wyjątkową wydajność pasmowoprzepustową.Dzięki funkcji dwukierunkowej może być stosowany w jednostkach wyposażenia ONT i OLT.
|
Cechy |
Aplikacje |
|
|
Specyfikacja
| Parametry | Jednostka | Urządzenie FWDM | ||
| Długość fali roboczej T: długość fali transmisji R: długość fali odbicia 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
Nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Utrata wtrąceniowa | dB | Transmisja: ≤ 0,6 | ||
| Odbicie: ≤ 0,4 | ||||
| Izolacja kanału transmisji | dB | ≥ 30 | ||
| Izolacja kanału odbicia | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilność termiczna długości fali | nm/℃ | ≤ 0,003 | ||
| Stabilność termiczna strat wtrąceniowych | dB/℃ | ≤ 0,005 | ||
| Strata zwrotu | dB | ≥ 45 | ||
| Moc optyczna | mW | ≤ 500 | ||
| temperatura robocza | ℃ | -10 ~ +70 | ||
| Temperatura przechowywania | ℃ | -40 ~ +85 | ||
| Wilgotność względna | % | 5 ~ 95 | ||
| Wymiar | mm | Φ5,5×35 | 90×20×10 | |
| Uwaga: 1. Dostosowanie jest dostępne. 2. Określone bez złącza i dodaj dodatkowe 0,2 dB straty na złącze. |
||||
Transmisja 1310nm Reflect 1490/1550nm Multipleksery WDM oparte na filtrach
Informacje o zamawianiu:
| A | b | C | D | mi |
| Długość fali | Typ rury | Długość włókna (Dołącz złącze) |
Złącze | Wymiar |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Inne |
25=250um 90=900um 20:2000um 30=3000um X=Inne |
05=0,5m±0,05m 10=1,0m±0,05m 15=1,5m±0,05m X= Inne |
00=Brak FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Inne |
5534=Φ5,5×34mm 4225 = Φ4,2 × 25 mm 9021=90×20×10mm X = Dostosowany |
|
|
