| Brand Name: | GEZHI or OEM |
| Numer modelu: | 3 porty Cyrkulator dużej mocy |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

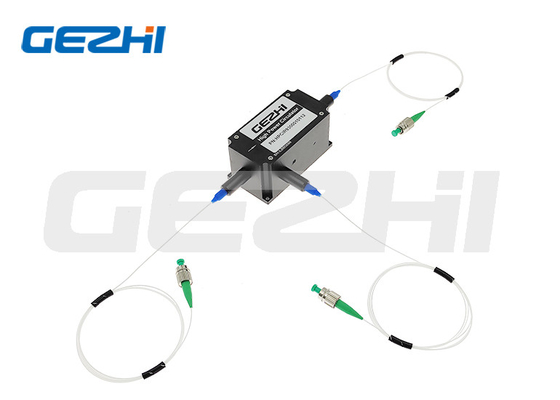

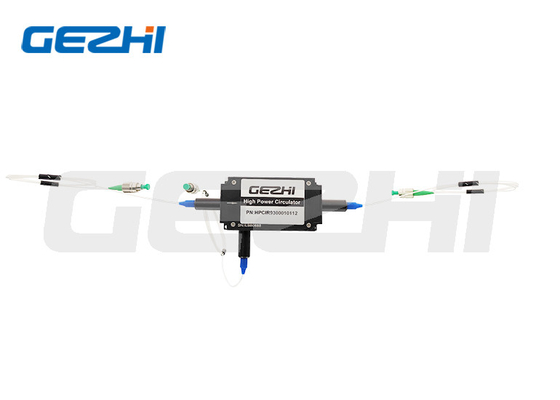

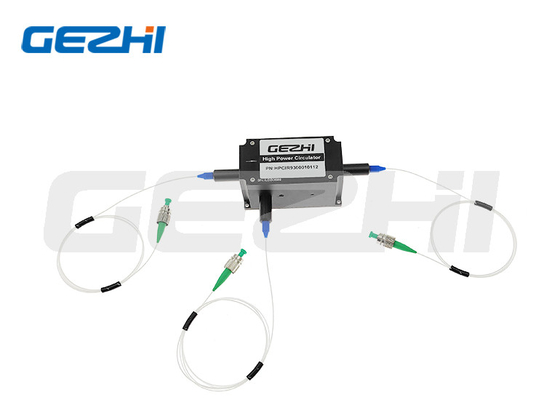

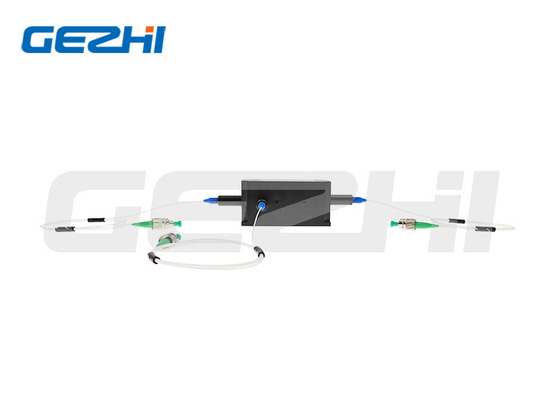

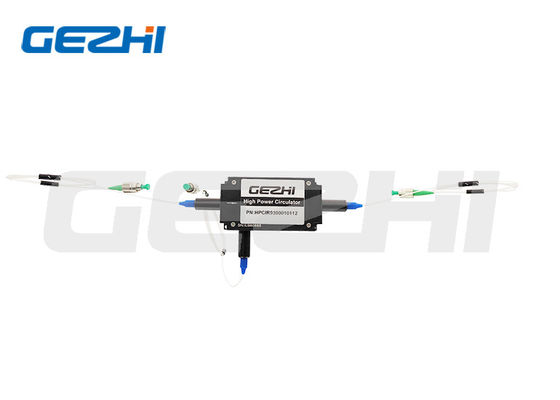

Niskie straty wtrąceniowe 3 porty Cyrkulator światłowodowy o dużej mocy dla systemu EDFA, DWDM OTDR
Opis produktu
Cyrkulator optyczny o dużej mocy to doskonały element fal świetlnych, który kieruje sygnały przychodzące z portu 1 do portu 2, a przychodzące sygnały z portu 2 do portu 3. Tak więc cyrkulatory światłowodowe działają jak routery sygnałowe, przesyłając światło z włókna wejściowego do wyjścia światłowód, ale kierując światło, które wraca wzdłuż tego światłowodu wyjściowego do trzeciego portu.Pełnią podobną funkcję jak izolator, chroniąc światłowód wejściowy przed zasilaniem zwrotnym, ale także pozwalając na wykorzystanie odrzuconego światła.
Cechy
Niskie straty wtrąceniowe
Wysoka strata zwrotu
Wysoka stabilność i niezawodność
Aplikacja
Wzmacniacz światłowodowy
Przyrząd do testowania
Wyposażenie medyczne
Specyfikacje
| Parametry | Jednostka | Wartość | |
| Moc | Do 20 W | ||
| Środkowa długość fali | nm | 1064, 1030, 980 | 850, 808, 780 |
| Roboczy zakres długości fal | nm | ±5 | |
| Typ.Szczyt izolacji | dB | 25 | 23 |
| min.Izolacja w 23 ℃ | dB | 22 | 20 |
| Typ.Utrata wtrąceniowa przy 23 ℃ | dB | 1.0 | 1.2 |
| Maks.Utrata wtrąceniowa przy 23 ℃ | dB | 1.3 | 1.5 |
| min.Współczynnik ekstynkcji przy 23 ℃ (typ włókna PM) | dB | 20 | 18 |
| Maks.Utrata zależna od polaryzacji przy 23 ℃ (typ włókna SM) | dB | 0,15 | |
| min.Strata powrotu przy 23 ℃ (wejście/wyjście) | dB | 45 | |
| min.Rozmowa krzyżowa | dB | 45 | |
| Maks.Średnia moc optyczna (w tym Port1 i Port2) | W | 1, 2, 5, 10, 20 lub Określone | |
| Maks.Moc szczytowa dla impulsu ns | kW | 10 lub określone | |
| Maks.Obciążenie rozciągające | N | 5 | |
| Wymiar opakowania | mm | 70x28x26 | |
| temperatura robocza | ℃ | +10~+50 | |
| Temperatura przechowywania | ℃ | 0~+60 | |
|
Ze złączami moc obsługi wynosi tylko 1 W, IL jest o 0,3 dB wyższa, RL jest o 5 dB niższa, a ER jest o 2 dB niższa.
Klucz złącza jest wyrównany do wolnej osi.
Opakowania
Oryginalne opakowanie kartonowe.
Jako wymagania klientów.
|
|
