| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-HPS100x |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktu przełącznika optycznego o dużej mocy

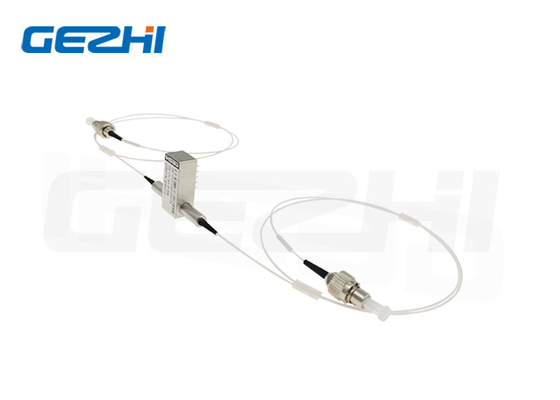

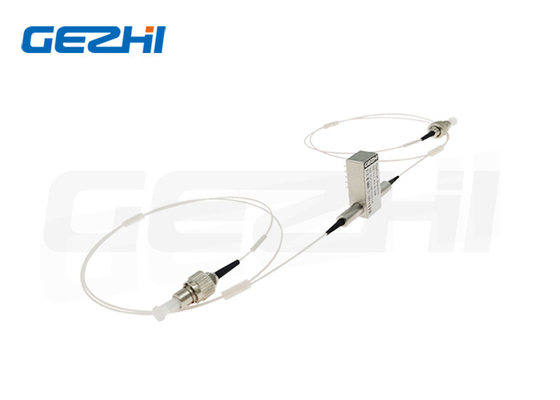

1 × 1, 1 × 2 przełącznik światłowodowy o wysokiej mocy do konfigurowalnego OADM
Przełącznik światłowodowy o wysokiej mocy
GEZHI Photonics High Power 1×1, 1×2 przełączniki światłowodowe łączą kanały optyczne poprzez przekierowanie sygnału wchodzącego do wybranego światłowodu wyjściowego.Po usunięciu sygnału napędowego zachowuje wybraną ścieżkę optycznąWszystkie urządzenia z wysoką mocą zawierają niską stratę wstawienia, wysoki współczynnik zaniku, wysoką izolację kanału oraz niezwykle wysoką niezawodność i powtarzalność.Jest zaprojektowany tak, aby spełniać najbardziej wymagające wymagania przełączania w ciągłej pracy bez awarii, długowieczność, działanie w środowisku wstrząsowym/wibracyjnym oraz duże zmiany temperatury oraz szybki czas reakcji.Elektroniczny sterownik jest dostępny dla tej serii przełączników.Ochrona, ochrona nadajnika i odbiornika, system i instrumenty testowe sieci.
Cechy i zastosowaniaPrzełącznik optyczny o dużej mocy
|
Cechy Niska utrata wstawienia Wysoki kryształ Kompaktny pakiet Wysoka moc |
Wnioski konfigurowalny OADM Optyczny system krzyżowy i połączenia Monitor sieci Ochrona pierścienia włókna optycznego |
SpecyfikacjePrzełącznik optyczny o dużej mocy
| Rodzaj | 1x1, 1x2 | ||
| Długość fali (nm) | 1310 +/30 lub 1550+/-30 | 1310+/-30&1550+/-30 | |
| Strata wstawienia (dB) | ≤ 0,7 ((typ 0,6) | ≤ 0,9 ((typ 0,7) | |
| Rozmowa krzyżowa (dB) | ≥ 55 | ≥ 55 | |
| Strata zwrotu (dB) | ≥ 55 | ≥ 55 | |
| Powtarzalność (dB) | ≤ ± 0.05 | ||
| Czas przełączania (ms) | 10 | ||
| Czas trwania (cykl) | >1,000,000 | ||
| Tryb przełączania | Włącza się w to urządzenie: | ||
| Temperatura pracy (°C) | -5 ~ +70 | ||
| Temperatura przechowywania (°C) | -40 ~ +85 | ||
| Napięcie napędu (V) | 5 ±0,5 impulsów prądu stałego lub 5 V | ||
| Prąd roboczy (mA) | < 50 | ||
| Przekazywanie mocy ((W) | < 10 | ||
| Rodzaj włókna | SMF-28e | ||
| Długość włókna (m) | Czytanie informacji o zamówieniu | ||
| Wymiar (LxMxH) (mm) | (L) 26,5×(W) 13,4×(H) 11 | ||
Wymiar opakowaniaPrzełącznik optyczny o dużej mocy
| Rodzaj | Długość fali | Rodzaj | Władza | Tryb | Rodzaj ogona | Długość | Złącze |
| Przekazanie | |||||||
| HPFSW | 1310=1310nm | 1x1 | 05W=5W | L=Zatrzymanie | 25=250um gołe | 05=0,5 m | 0=Nic |
| 1X2 | 10W=10W | włókna | |||||
| 20W=20W | |||||||
| 1550=1550nm | N=Niezamykające | 90=900um luźne | 10=1,0m | 1=FC/UPC | |||
| rurka | |||||||
| 3155=1310/1550nm | Kabel 20=2 mm | 2=FC/APC | |||||
| 3=SC/APC | |||||||
| 4=SC/UPC | |||||||
| 6=LC/PC |
|
|
