| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | 3 porty Cyrkulator dużej mocy |
| MOQ: | 1 szt |
| Cena £: | US$250-US$680 |
| Warunki płatności: | T/T, Western Union |
Niska strata wtrąceniowa, wysokomocowy cyrkulator optyczny 980-1080nm do 100W dla wzmacniaczy EDFA i Raman

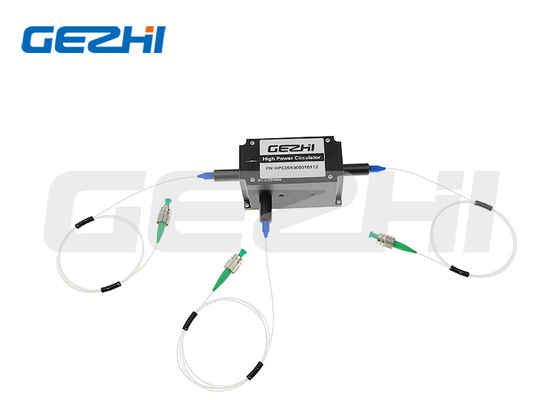

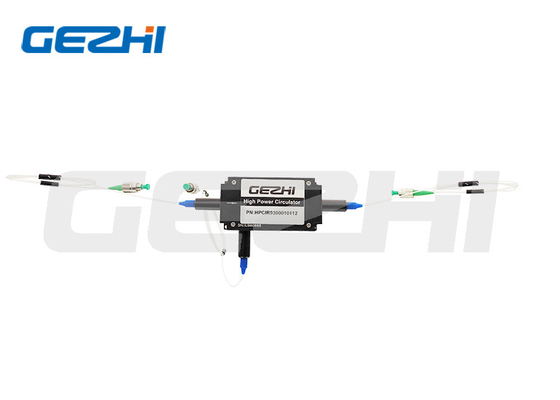

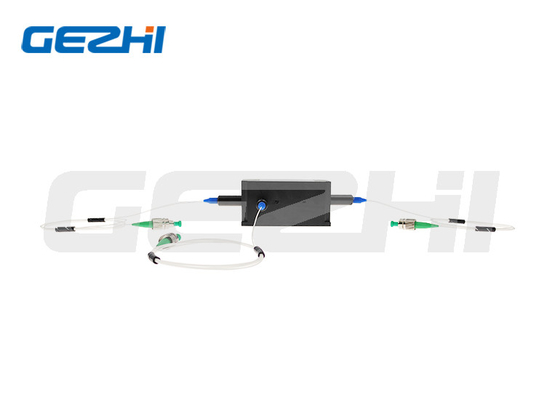

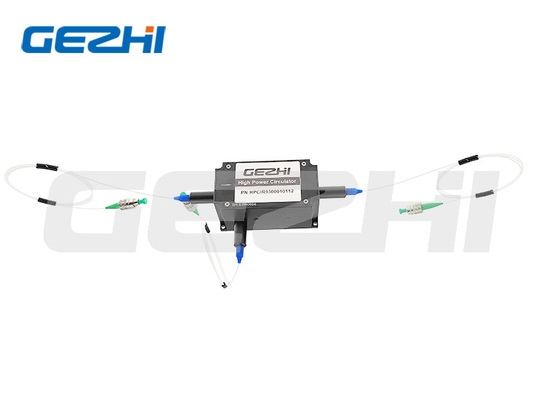

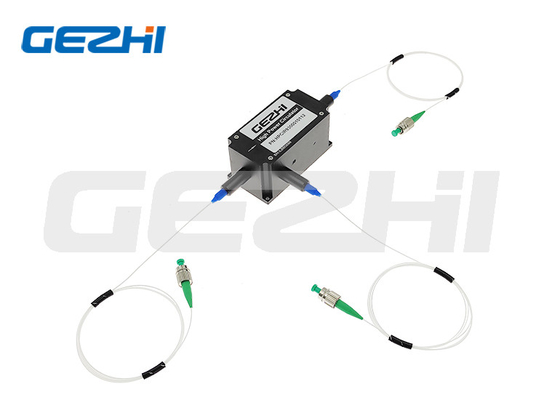

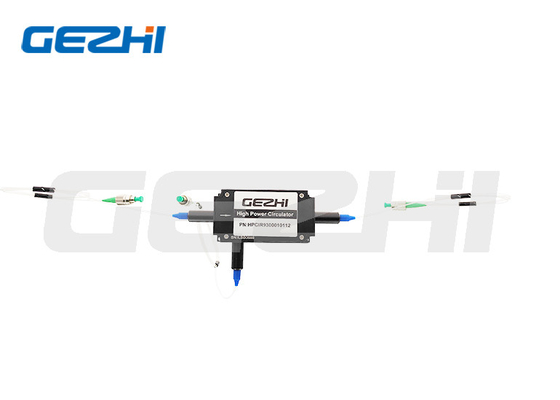

3-portowy, wysokomocowy, niewrażliwy na polaryzację cyrkulator optyczny 980-1080nm to komponent światłowodowy zbudowany z włókna SM. Pozwala on na transmisję światła tylko w jednym kierunku, blokując transmisję w przeciwnym kierunku, ze ścieżką światła od portu 1 do portu 2 i od portu 2 do portu 3. Może wytrzymać moc do 100W.
| Parametry | Jednostka | Wartość |
|---|---|---|
| Długość fali środkowej | nm | 1064, 1030, 980 |
| Zakres długości fali roboczej | nm | ±5 |
| Typ. izolacja szczytowa | dB | 25 |
| Min. izolacja w 23°C | dB | 22 |
| Typ. strata wtrąceniowa w 23°C | dB | 1.0 |
| Max. strata wtrąceniowa w 23°C | dB | 1.3 |
| Min. współczynnik tłumienia w 23°C (typ włókna PM) | dB | 20 |
| Max. strata zależna od polaryzacji w 23°C (typ włókna SM) | dB | 0.15 |
| Min. strata powrotna w 23°C (wejście/wyjście) | dB | 45 |
| Min. przesłuch | dB | 45 |
| Max. średnia moc optyczna (w tym port 1 i port 2) | W | 50, 100 lub określona |
| Max. moc szczytowa dla impulsu ns | kW | 10 lub określona |
| Max. obciążenie rozciągające | N | 5 |
| Wymiary obudowy | mm | 82x38x35 |
| Temperatura pracy | °C | +10~+50 |
| Temperatura przechowywania | °C | 0~+60 |
| 1111 - Długość fali: | 1064=1064nm, 1030=1030nm, 980=980nm, SSSS=Określona |
| 2 - Typ portu: | 3=3-portowy |
| 3 - Oś robocza: | B=Obie osie pracują, F=Oś szybka zablokowana, N=Nie-PM |
| 444 - Typ włókna: | 018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=Określony |
| 5 - Wymiary obudowy: | 0=82x38x35mm, S=Określone |
| 6 - Typ pigtaia: | 0=włókno gołe, 1=rurka luźna 900µm |
| 7 - Długość włókna: | 0.8=0.8m, 1.0=1m, S=Określona |
| 888 - Typ konektora: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
| 99 - Moc średnia: | 50=50W, 100=100W, SS=Określona |
| AA - Moc szczytowa: | 00=Ciągła, 01=1kW, 02=2kW, 10=10kW, 20=20kW |
|
|
| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | 3 porty Cyrkulator dużej mocy |
| MOQ: | 1 szt |
| Cena £: | US$250-US$680 |
| Szczegóły opakowania: | Papierowe pudełko |
| Warunki płatności: | T/T, Western Union |
Niska strata wtrąceniowa, wysokomocowy cyrkulator optyczny 980-1080nm do 100W dla wzmacniaczy EDFA i Raman

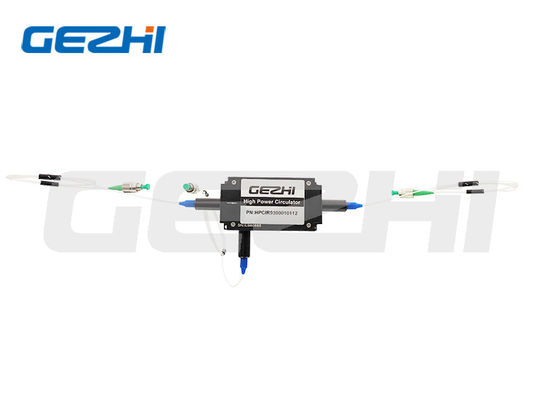

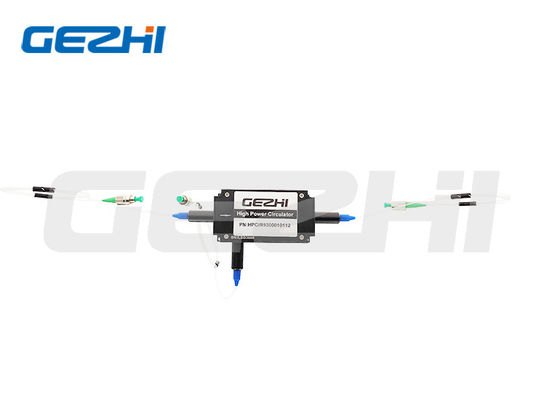

3-portowy, wysokomocowy, niewrażliwy na polaryzację cyrkulator optyczny 980-1080nm to komponent światłowodowy zbudowany z włókna SM. Pozwala on na transmisję światła tylko w jednym kierunku, blokując transmisję w przeciwnym kierunku, ze ścieżką światła od portu 1 do portu 2 i od portu 2 do portu 3. Może wytrzymać moc do 100W.
