| Brand Name: | GEZHI or OEM |
| Numer modelu: | Cyrkulator światłowodowy o dużej mocy z 3 portami |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

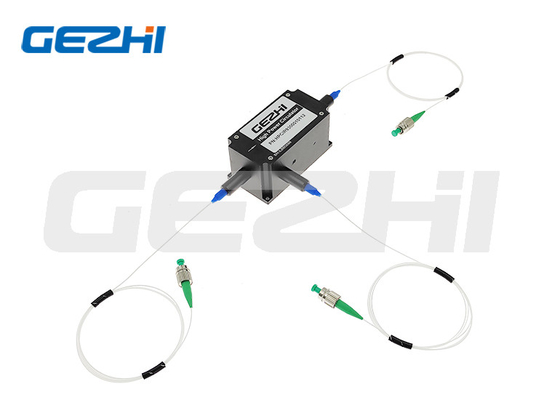

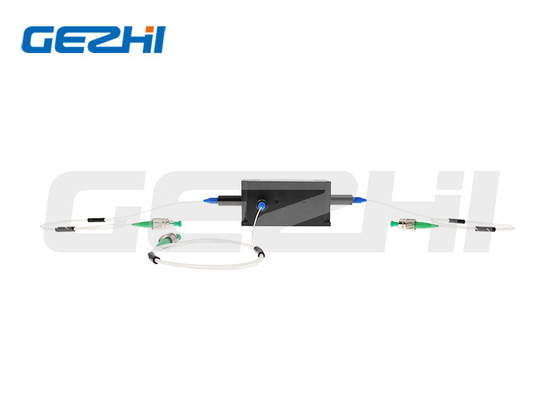

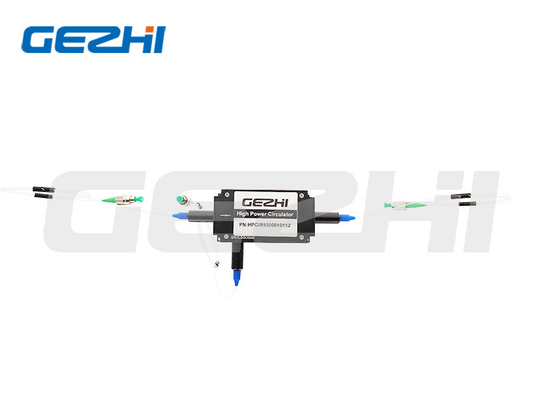

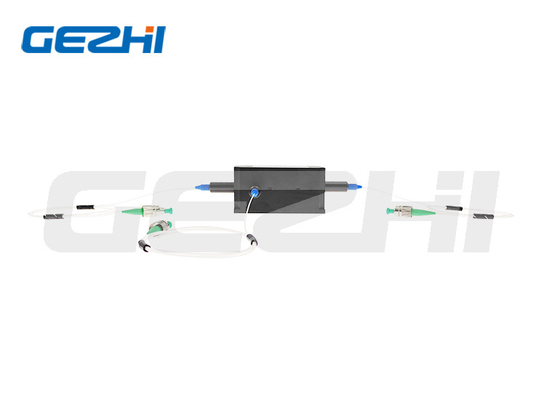

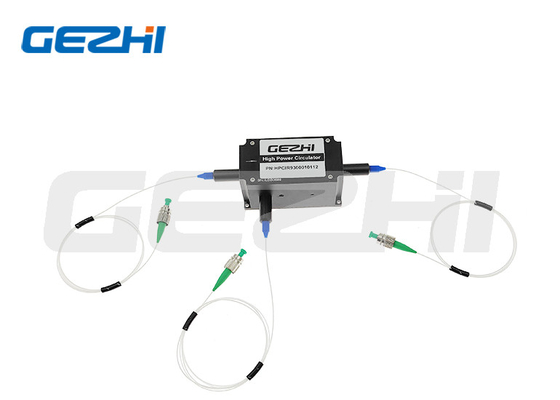

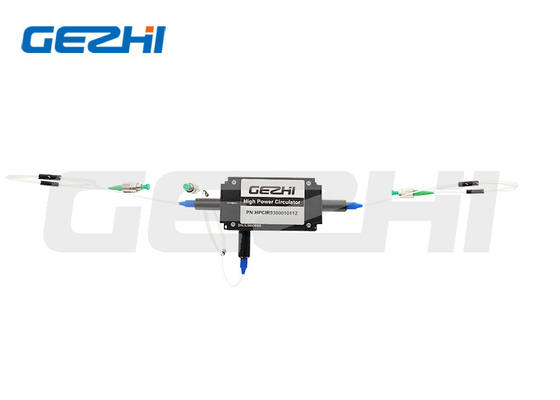

Wysoka niezawodność i stabilność 1310/1480/1550nm 3 porty Cyrkulator światłowodowy o dużej mocy (do 20 W) dla czujnika światłowodowego
Opis produktu
| Cechy | Aplikacje |
| Niskie straty wtrąceniowe | Wzmacniacz EDFA i Ramana |
| Wysoka strata zwrotu | Czujnik światłowodowy |
| Wysoka izolacja | Instrument światłowodowy |
| Wysoka niezawodność i stabilność |
Specyfikacje
| Parametr | Jednostka | Wartość | ||
| Typ | - | Typ A | Typ B | |
| Typ portu | - | 3 portu | ||
| Środkowa długość fali | nm | 1550, 1480, 1310 | ||
| Roboczy zakres długości fal | nm | ±20 | ||
| Typ.Utrata wtrąceniowa przy 23 ℃ | dB |
0,7
|
0,6
|
|
| Maks.Utrata wtrąceniowa przy 23 ℃ | dB |
0,9
|
0,8
|
|
| Typ.Szczyt izolacji 23 ℃ | dB | 46 | 30 | |
| min.Izolacja w 23 ℃ | dB | 40 | 25 | |
|
min.Współczynnik ekstynkcji przy 23 ℃ (typ włókna PM)
|
dB | 20 | ||
|
Maks.Utrata zależna od polaryzacji przy 23 ℃ (typ włókna SM)
|
dB | 0,15 | ||
| min.Rozmowa krzyżowa | dB | 50 | ||
| min.Strata powrotu przy 23 ℃ | dB | 50 | ||
| Wymiary opakowania | Moc wejściowa ≤5 W | mm | φ5,5x35 | |
| Moc wejściowa ≤10 W | mm | 70x12x8 | ||
| Moc wejściowa ≤20 W | mm | / | 38x18,5x11,5 | |
| Maks.Obciążenie rozciągające | N | 5 | ||
| temperatura robocza | ℃ | -5~+70 | ||
| Temperatura przechowywania | ℃ | -40~+85 | ||
Wymiary opakowania
|
HPMCIR-1111-234-555-67-8-999-AABB (typ włókna PM) / HPICIR-1111-234-555-67-8-999-AABB (typ włókna SM) |
|
| 1111 - Długość fali: | 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Określono |
| 2 - Typ portu: | 3=3 porty |
| 3 - Etap: | A=Typ A, B=Typ B |
| 4 - Oś robocza: | F=Szybka oś zablokowana, N=Non-PM |
| 555 - Rodzaj włókna: | 001=PM1550, 002=PM1310, 008=SMF-28E, SSS=określony |
| 6 - Wymiary opakowania: | 0=φ5,5x35mm, 1=70x12x8mm, 2=38x18,5x11,5mm, 3=50x28x14mm, S=Określony |
| 7 - Rodzaj warkocza: | 0 = gołe włókno, 1 = luźna tuba 900 μm |
| 8 - Długość włókna: | 0,8=0,8m, 1,0=1m, S=Określony |
| 999 - Typ złącza: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
| AA - średnia moc: | 01=1W, 02=2W, 05=5W, 10=10W, 20=20W, SS=określone |
| BB – moc szczytowa: | 00=fala ciągła, 01=1kW, 02=2kW, 10=10kW, SS=określony |
|
|
| Brand Name: | GEZHI or OEM |
| Numer modelu: | Cyrkulator światłowodowy o dużej mocy z 3 portami |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Szczegóły opakowania: | Papierowe pudełko |
| Payment Terms: | T/T, Western Union |

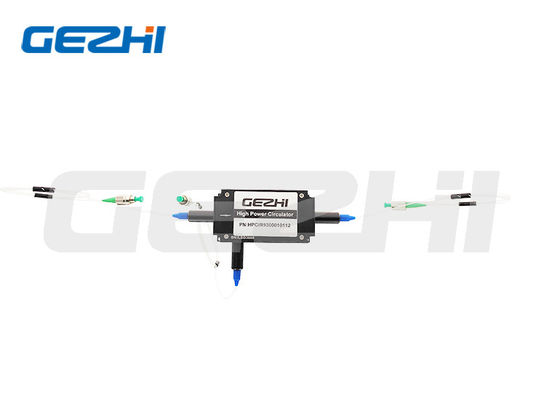

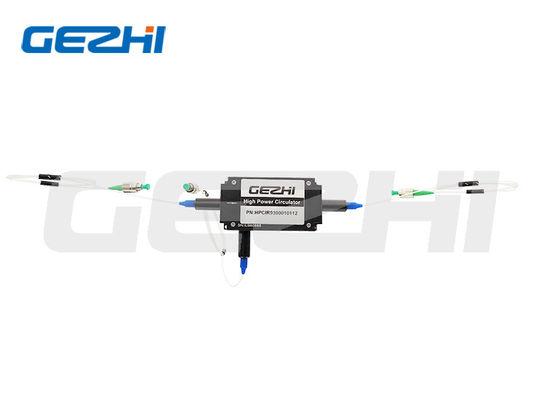

Wysoka niezawodność i stabilność 1310/1480/1550nm 3 porty Cyrkulator światłowodowy o dużej mocy (do 20 W) dla czujnika światłowodowego
