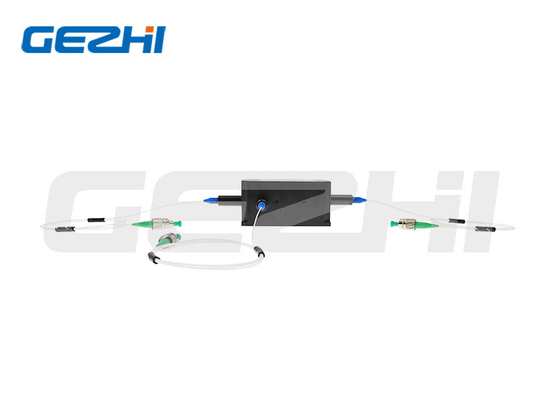

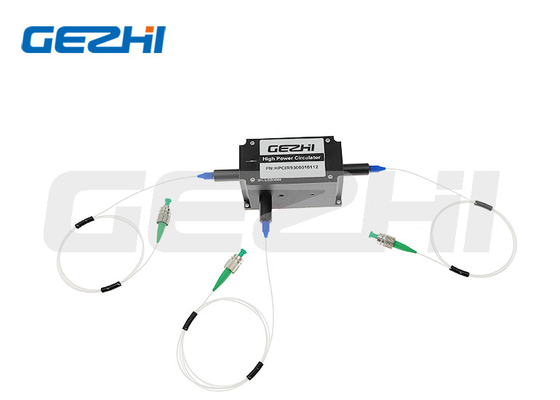

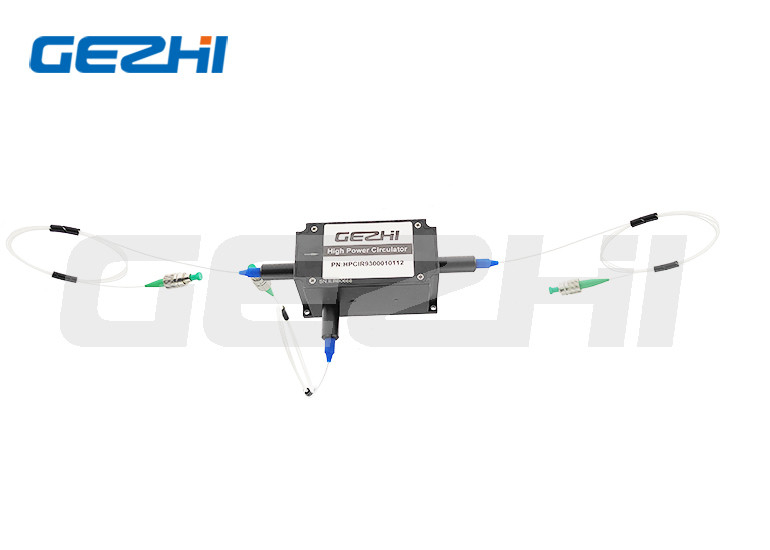

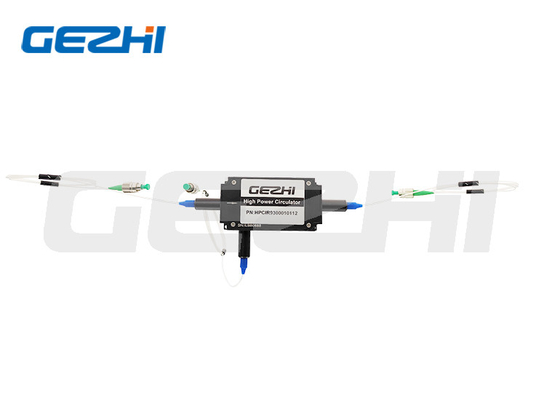

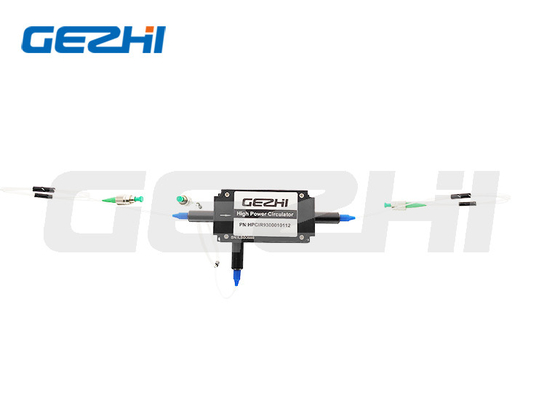

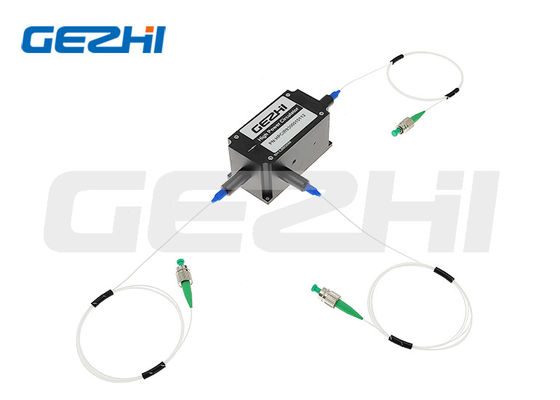

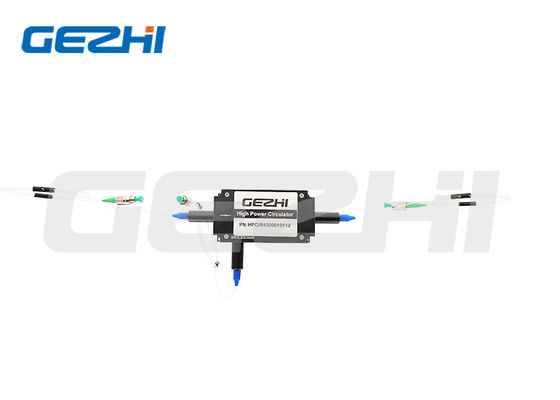

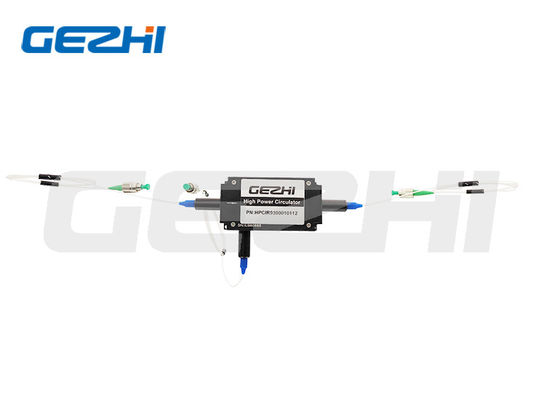

Niestandardowa polaryzacja utrzymująca cyrkulator optyczny oparty na TGG dla wzmacniacza światłowodowego

Name: Niestandardowa polaryzacja utrzymująca cyrkulator optyczny oparty na TGG dla wzmacniacza światłowodowego
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Cyrkulator optyczny utrzymujący polaryzację
Price: 744.08 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numer modelu:	Cyrkulator optyczny utrzymujący polaryzację
MOQ:	1 szt
Cena £:	negocjowalne
Payment Terms:	T/T, Western Union

Szczegółowe informacje

Product Description

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE RoHS,ISO9001

Numer modelu:

Cyrkulator PM

Typ portu:

3 porty

Długość fali:

Konfigurowalny

Czas gwarancji:

3 lata

Sieć:

sieć światłowodowa

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

5000 sztuk miesięcznie

Podkreślić:

Niestandardowy cyrkulator optyczny utrzymujący polaryzację

Cyrkulator optyczny oparty na polaryzacji TGG

Konfigurowalny cyrkulator optyczny PM

Product Description

Konfigurowalna polaryzacja długości fali Utrzymanie cyrkulatora optycznego Aplikacja oparta na TGG dla wzmacniacza światłowodowego

Opis produktu

Kluczową funkcjonalnością cyrkulatora światłowodowego jest sekwencyjne kierowanie światła od portu do portu z niską stratą tylko w jednym kierunku, co skutkuje separacją sygnałów biegnących wzdłuż światłowodu w przeciwnych kierunkach.

Gezhi Photonics produkuje różne wbudowane cyrkulatory światłowodowe, w tym cyrkulatory optyczne dużej mocy, jednomodowe i wielomodowe cyrkulatory światłowodowe (niezależne od polaryzacji i zachowujące polaryzację cyrkulatory światłowodowe).Te cyrkulatory włókien można dostosować na żądanie.

Cechy

* Niskie straty wtrąceniowe

* Wysoka strata zwrotu

* Wysoka izolacja

* Wysoka stabilność i niezawodność

Aplikacje

* Wzmacniacz światłowodowy

*Przyrząd do testowania

*Czujnik światłowodowy

*Wyposażenie medyczne

Specyfikacje

Parametry	Jednostka	Wartości
Operacyjna długość fali	nm	532	633 lub 680 680	780, 808, 850 lub 930	980	1030	1053 lub 1064	1150
Szerokość pasma długości fali	nm	±5	±5	±10	±10	±10	±10	±5
Strata wtrąceniowa	dB	≤2,5	≤2,5	≤1,5	≤1,5	≤1,5	≤1,5	≤1,5
min.Izolacja	dB	≥20	≥20	≥22	≥22	≥22	≥22	≥22
Szczyt izolacji	dB	≥25	≥25	≥26	≥25	≥25	≥25	≥25
Współczynnik ekstynkcji (typ B)	dB	≥18	≥18	≥18	≥18	≥18	≥18	≥18
Współczynnik ekstynkcji (typ F)	dB	≥20	≥20	≥20	≥20	≥20	≥20	≥20
Rodzaj włókna	/	PM460	PM630	PM780	PM980	PM980	PM980 lub 1060
Obsługa maksymalnej mocy (CW)	W	0,02	0,05	0,5, 5,10 lub 20	0,5, 5 lub 20	0,5,5,20	0,5,5,20	0,5,5,20
Przesłuch	dB	≥45
Strata zwrotu	dB	≥45
Obciążenie rozciągające	N	≤5
temperatura robocza	°C	0~+60
Temperatura przechowywania	°C	-10~+75
Wymiar opakowania	nm	70x28x26

Notatka:

1. Powyższe specyfikacje dotyczą urządzenia bez złącza, jeśli ze złączem, IL będzie o 0,3 dB wyższe, straty odbiciowe zmniejszą się o 5 dB, a współczynnik tłumienia zmniejszy się o 2 dB.

2. W przypadku aplikacji impulsowej należy poinformować nas o energii impulsu i mocy szczytowej.

Wymiary opakowania
Niestandardowa polaryzacja utrzymująca cyrkulator optyczny oparty na TGG dla wzmacniacza światłowodowego 3

Informacje dotyczące zamawiania

①Port:	3=3 porty
②Długość fali:	532;633;680;780;808;850;930;980;1030;1053;1064;1150 nm;S=Określ
③Wyrównanie osi:	B = praca w obu osiach;F=wolna oś pracuje, szybka oś zablokowana;N=Dostępny jest typ inny niż PM
④Obsługa mocy:	0L=0,5W;01=1W;02=2W;10=10W;10=20W;S=Określ
⑤Typ włókna:	PM460;PM630;PM780;PM980;PM1060;S=Określ
⑥ Wymiary opakowania:	T2=70x28x26mm;S=Określ
⑦Typ warkocza:	00=nieosłonięte włókno;09 = 900um luźna rurka
⑧Długość włókna:	08=0,8m;10=1m;S=Określ
⑨Typ złącza:	FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Określ
⑩Moc szczytowa dla impulsu:	00=fala ciągła, 10=10kW, 20=20kW, SS=określony
