| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-4P-Circulator |
| MOQ: | 1pc |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Przegląd produktów 4-portowego cyrkulatora optycznego

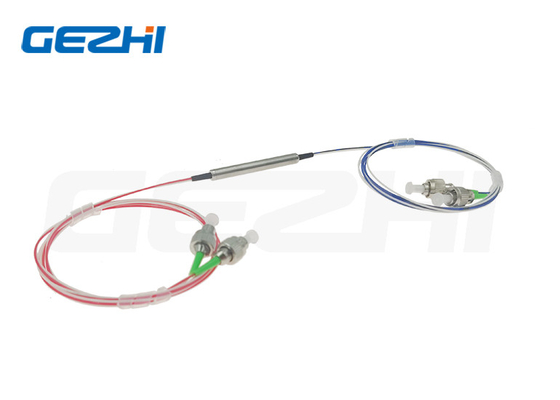

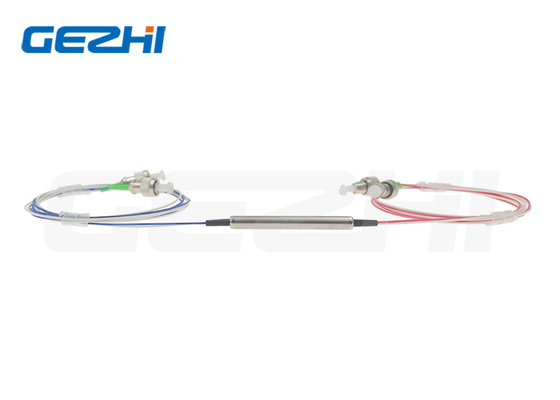

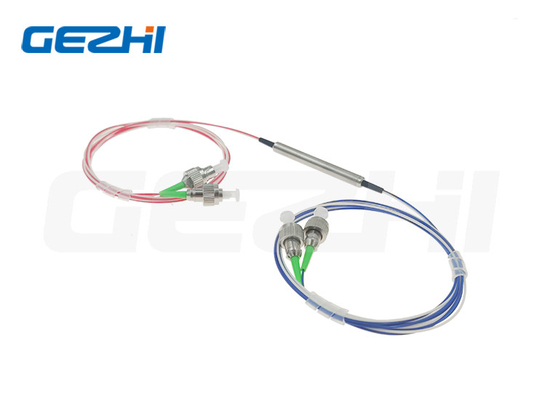

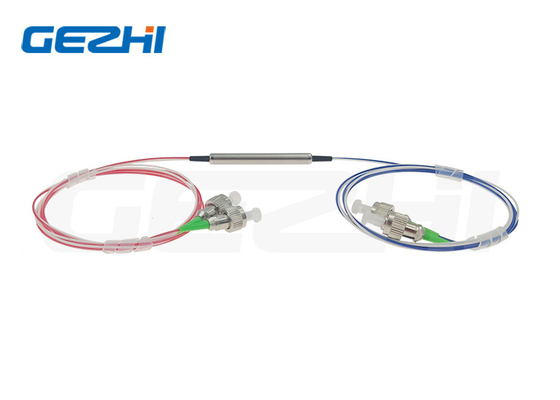

Światłowodowy 4-portowy cyrkulator 1550nm do systemu CATV
Cyrkulator światłowodowy
4-portowy cyrkulator optyczny to specjalny typ cyrkulatora, który ma jedno wejście (port 1), jedno wyjście (port 4) i dwa wspólne porty (port 2 i 3).Światło przechodzi przez port 1 do portu 2. W porcie 2 każde światło przychodzące jest kierowane do portu 3 jako wyjście, podczas gdy całe wejście z portu 3 jest kierowane do portu 4 jako wyjście.
W porównaniu z cyrkulatorem z 3 portami, urządzenie z czterema portami ma jeden dodatkowy port dwukierunkowy.W ten sposób można go wykorzystać do budowy bardziej elastycznych lub bardziej złożonych podsystemów światłowodowych, takich jak moduł add/drop, moduł mux/demux, wieloportowe rozdzielacze dwukierunkowe, router optyczny WDM itp.
Funkcje i zastosowania 4-portowego cyrkulatora optycznego
Cechy:
Obsługa czterech portów
Szerokie pasmo (+/-30nm przy 1310nm lub 1550nm)
Wysoka izolacja
Niski PDL
Ścieżka optyczna bez żywic epoksydowych
Aplikacje:
Dodaj/upuść systemy WDM
Systemy komunikacji dwukierunkowej
Systemy kompensacji dyspersji optycznej
Specyfikacje Cyrkulator optyczny z 4 portami
| Parametr | klasa P | |
| Operacja Długość fali (nm) | 1310±30 lub 1550±30 lub 1585±30 | |
| Izolacja (dB) | Typowy | 0,6 |
| Maksymalny | 0,8 | |
| Typowa izolacja (dB) | ≥50 | |
| Minimalna izolacja (dB) | ≥40 | |
| Przesłuch (dB) | ≥50 | |
| Straty zależne od polaryzacji (dB) | <0,15 | |
| Dyspersja trybu polaryzacji | <0,1 | |
| Strata powrotna (dB) | ≥50 | |
| Obsługa mocy (mW) | 500 | |
| Temperatura pracy (℃) | -10~+75 | |
| Wymiar opakowania (mm) | Φ5,5xL50 lub Φ5,5xL63 | |
Środowisko testowe
|
|
|
|
|
|
