| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-1x3-RWM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktów modułu 1x3 Ramana WDM

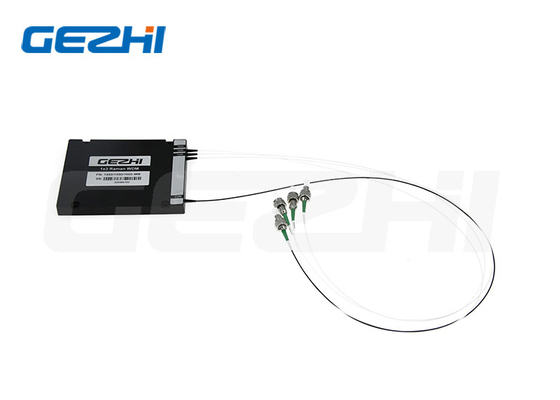

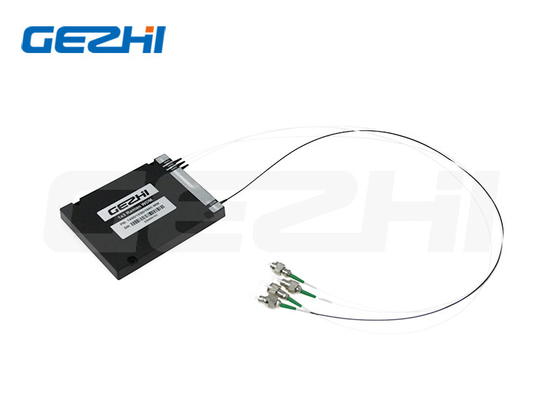

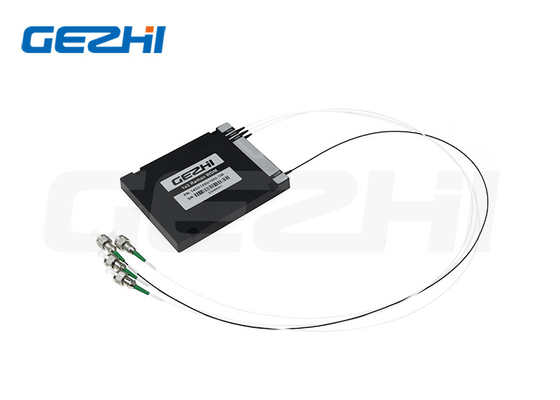

Moduł 1450/1550/1660nm 1x3 Ramana WDM z pudełkiem ABS
Moduł Ramana WDM
Moduł multipleksera Ramana Wavelength Division Multiplexer (Raman WDM) jest produkowany przy użyciu technologii filtrów cienkowarstwowych, służy do oddzielania i łączenia różnych długości fal sygnału przy 1450nm, 1550nm i 1660nm (lub 1650nm).Filtr Ramana WDM o niskiej tłumienności wtrąceniowej i wysokiej izolacji Charakterystyka.Jest szeroko stosowany w systemach Ramana DTS lub innych systemach testowych lub pomiarowych światłowodów.
Funkcje i zastosowaniaModuł 1x3 Ramana WDM
Cechy:
Telcordia GR1221, zgodny z RoHS
Ścieżka optyczna nie zawiera żywic epoksydowych i ma doskonałą stabilność termiczną
Niska strata wtrąceniowa i wysoka izolacja
Szerokie i płaskie pasmo przepustowe
Aplikacje:
Testowanie linii FTTX
System WDM
Sieci korporacyjne
Specyfikacje Moduł 1x3 Ramana WDM
| Parametryzator | Jednostka | Wartość | |||
| Operacyjna długość fali | nm | 1450/1550/1660 | |||
| Środkowa długość fali | nm | 1450 | 1550 | 1650 | |
| Przepustowość łącza | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
| Strata wtrąceniowa | dB | ≤1,4 | |||
| Izolacja (kanał sąsiedni) | dB | ≥60 | ≥45 | ≥60 | |
| PDL | dB | ≤0,2 | |||
| PMD | ps | ≤0,2 | |||
| Kierunkowość | Tryb pojedyńczy | dB | ≥50 | ||
| Wiele trybów | dB | ≥35 | |||
| Strata zwrotu | Tryb pojedyńczy | dB | ≥45 | ||
| Wiele trybów | dB | ≥35 | |||
| Moc optyczna | mW | ≤500 | |||
| Zakres temperatury pracy | ℃ | -10 do 70 | |||
| Zakres temperatury pracy | ℃ | -40 do +85 | |||
| Opakowanie (dł. x szer. x wys.) | mm | 100x80x10 | |||
Środowisko testowe
|
|
|
| Typ | Specyfikacja pakietu | Rodzaj włókna |
Błonnik Średnica |
Błonnik Długość |
Złącze |
| RWM = rzymski moduł WDM | A1 =obudowa ABS 100x80x10mm A2 =obudowa ABS 120x80x18mm X=inne |
S9 = 9/125 M5 =50/125 M6 =62,5/125 |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X=Inni |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m X=Inni |

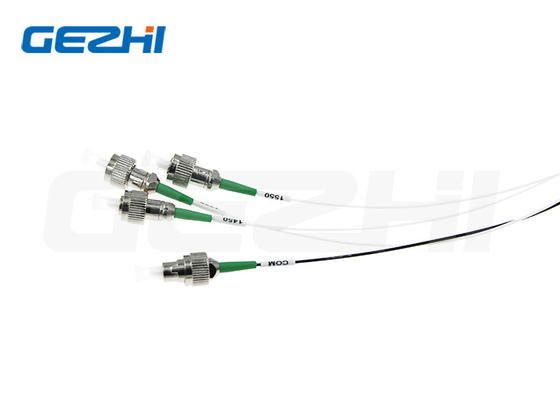

00 = brak LP =LC/UPC LA = LC/APC SP = SC/UPC SA = SC/APC FP = FC/UPC FA = FC/APC X=Inni |
|
|
