| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-OADM100x |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktu

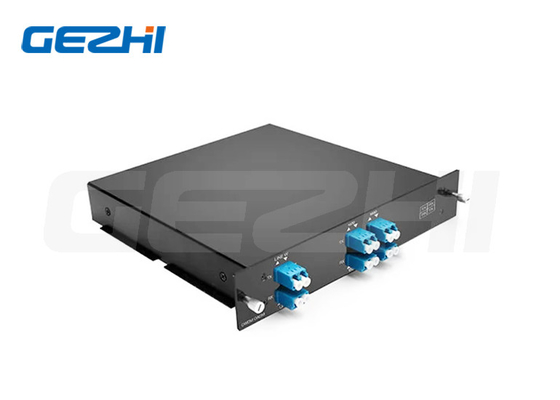

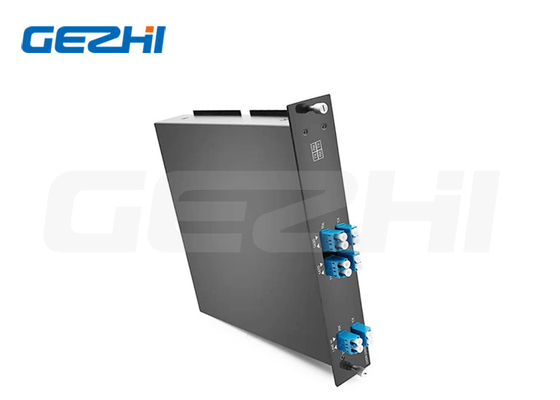

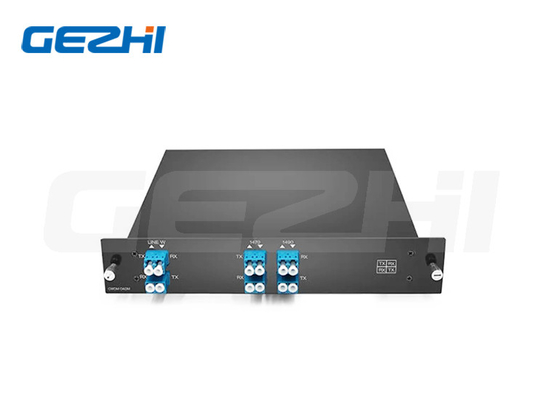

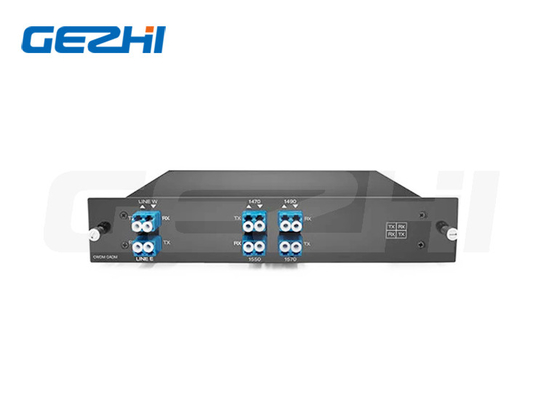

Pasywny CWDM podwójny światłowodowy 4 kanały OADM Multiplekser
CWDM OADM
CWDM Optical Add/Drop multiplexer (OADM) to pasywne urządzenie optyczne stosowane w sieciach WDM do dodawania i usuwania jednego/wielu kanałów CWDM do jednego lub dwóch włókien,Pozostałe długości fal mogą przejść do docelowego miejsca.Moduły.CWDM OADM są dostępne w konfiguracjach jednokierunkowych (Wschód lub Zachód) i dwukierunkowych (Wschód i Zachód), obsługujących do czterech długości fal.
Cechy i zastosowania
Cechy
Niska utrata wstawienia
4 kanały zachodnie i wschodnie dwustronne
Sieć światłowodowa Sinlge
Funkcje dodawania i upuściania w obu kierunkach
Standardowe w branży złącza LC
Na bazie optyki z cienkich folii z wolną od epoksydu ścieżką optyczną
W pełni zgodne z Telcordia GR1221, GR1209, RoHS, ISO
Wnioski
Dodanie/opuszczenie kanału
Połączenia światłowodowe CATV
Systemy grube WDM
Sieci metra
Specyfikacje
| Parametry | Jednostka | Specyfikacja | |
| Zakres długości fali | nm | 1260 ~ 1620 | |
| Długość fali środkowej | nm | Klient określony | |
| Odległość między kanałami | nm | 20 | |
| Paspas | nm | CW±6.5 | |
| Utrata wstawienia | COM==>DROP | dB | ≤ 1.5 |
| ADD==>EXP | |||
| Sąsiednie odizolowanie | dB | ≥ 30 | |
| Nieprzyległe izolacje | dB | ≥ 45 | |
| PDL | dB | ≤ 0.1 | |
| Dyrektywa | dB | ≥ 50 | |
| Strata zwrotu | dB | ≥ 45 | |
| PMD | ps | ≤ 0.1 | |
| Obsługa mocy (CW) | mW | ≤ 300 | |
| Temperatura pracy | °C | -10 do +70 | |
| Temperatura przechowywania | °C | -40 do +85 | |
| Rodzaj włókna | G.657.A1 lub G.652D | ||
| Średnica włókna | 30,0 mm lub 2,0 mm,00,9 mm z luźną rurą | ||
| Rodzaj złącza | LC/UPC lub inne | ||
| Długość włókna | m | 1 lub inne | |
| Opcjonalny port Monitora | % | 1 | |
| Wymiary opakowania | mm |
Kaseta ABS: 100*80*10,5; 140*115*18; Mini pudełko ABS:90x20x10; Rurka stalowa: Φ5.5*38; |
|
|
|
