| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FOC100x |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktu

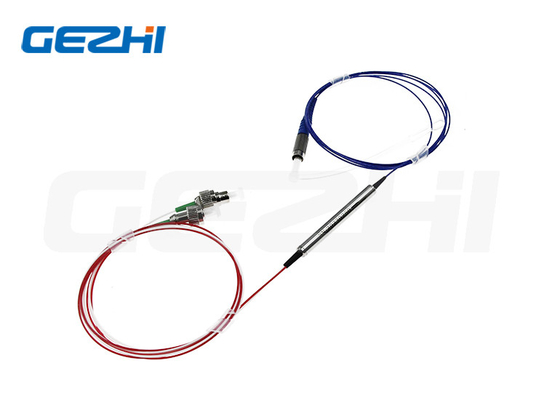

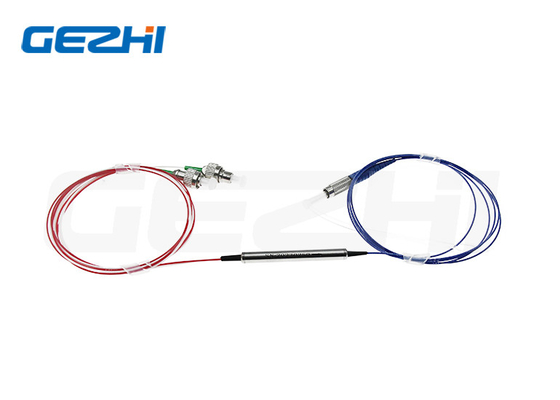

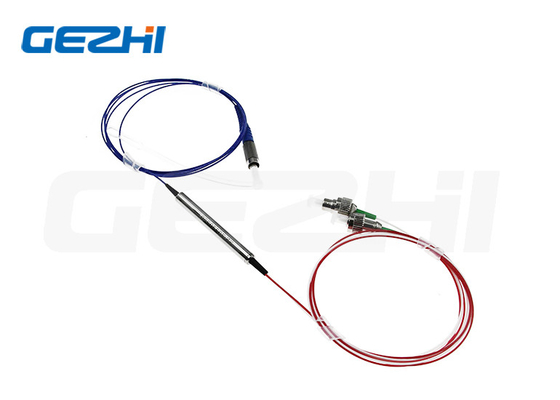

3 porty 1310nm 1550nm Circulator światłowodowy z złączem FC DIN
Włókno optyczne
The 1310/1550 optical circulators are non-reciprocal devices that redirect light from port-to-port in one direction while minimizing reflection and scattering in the reverse directions for any state of polarizationZaawansowana konstrukcja mikrooptyki GEZHI charakteryzuje się niską stratą wstawienia, niską wrażliwością polaryzacyjną, wysoką izolacją, kompaktową strukturą i wysoką stabilnością.Doskonałe właściwości tego produktu czynią go idealnym wyborem do zastosowania w systemach wzmacniaczy światłowodowych, diody laserowe i czujniki światłowodowe.
Cechy i zastosowania
| Cechy | Wnioski |
|
|
Specyfikacje
| Parametry | P stopnia | |
| Konfiguracja | Port 1 do portu 2 do portu 3 | |
| Długość fali operacji (nm) | 1310±30 lub 1550±30 lub 1585±30 | |
| Izolacja (dB) | Typowe | 0.6 |
| Maksymalny | 0.8 | |
| Typowa izolacja (dB) | ≥ 50 | |
| Minimalna izolacja (dB) | ≥ 40 | |
| Rozmowa krzyżowa (dB) | ≥ 50 | |
| Strata zależna od polaryzacji (dB) | < 0.15 | |
| Polaryzacja trybu rozproszenia | < 0.1 | |
| Strata zwrotu (dB) | ≥ 50 | |
| Pojemność obrotowa (mW) | 500 | |
| Temperatura pracy (°C) | -10~+75 | |
| Wymiar opakowania (mm) | Φ5.5xL50 lub Φ5.5xL63 | |
| PICIR | Długość fali | Pakiet | Średnica włókna | Długość włókna | Złącze |
|
3=3Port 4=4Port S = Specyfikacja |
13=1310nm 55=1550nm 58=1580nm Pasmo C+L=C=L S=określić |
S1=5,5x50 mm S2 = 5,5 x 68 mm A9=90x20x10 mm S=określić |
25=250um 09=900um 20 = 2,0 mm 30 = 3,0 mm S=określić |
05=0,5 m 10=1,0m 15 = 1,5 m S=określić |
FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=określić |
|
|
