| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-PLC200x |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktu

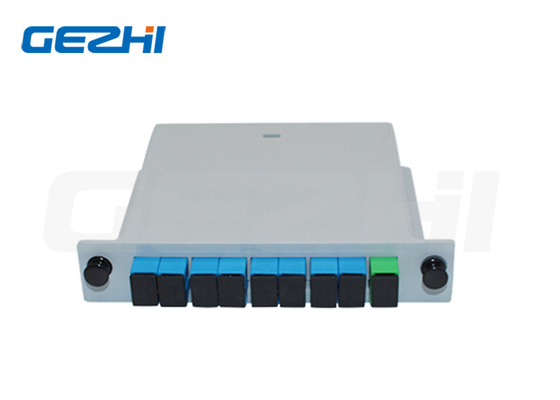

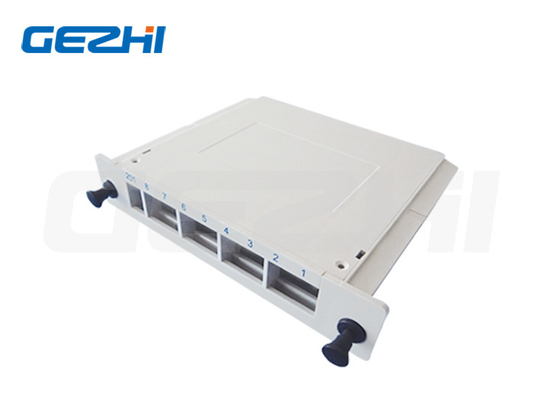

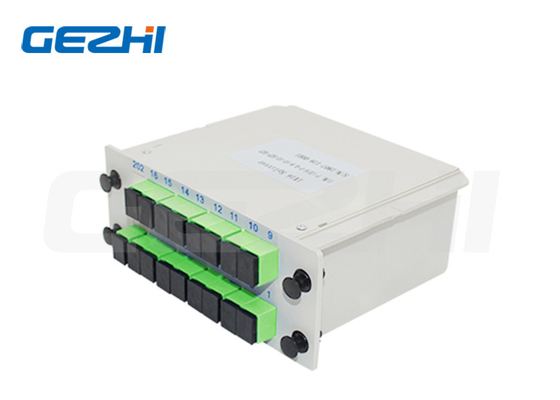

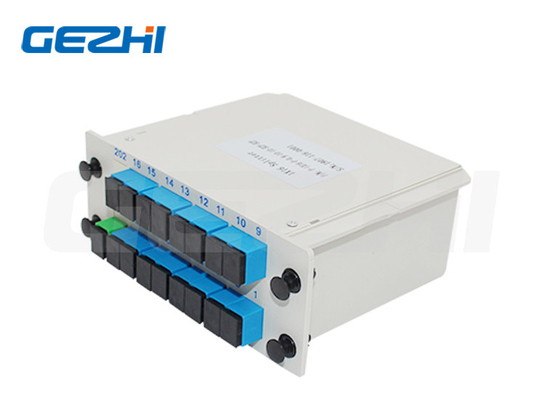

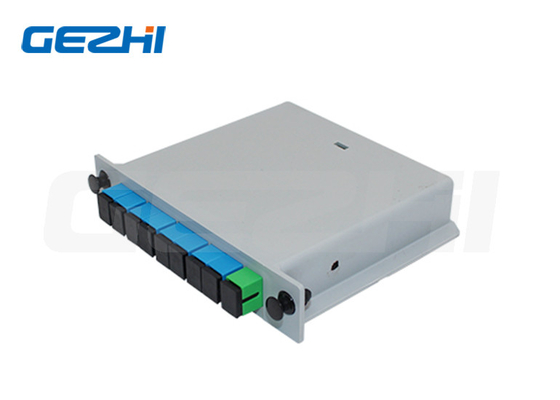

1x8 1x16 SC/APC LC/APC Moduł rozdzielacza PLC do wstawiania kart kasetowych
PLC Splitter
PLC Splitters to urządzenia rozgałęziające, które są używane do dystrybucji sygnałów optycznych do wielu lokalizacji do przetwarzania.często konieczne jest podział sygnału optycznego na wiele identycznych sygnałów, lub połączyć wiele sygnałów w jeden sygnał.PLC Splitter (Planar Lightwave Circuit Splitter) to rodzaj urządzenia do zarządzania energią optyczną, które jest wytwarzane przy użyciu technologii optycznego przewodnika fal krzemieniowychSą one przeznaczone do FTTx Passive Optical Networks, CWDM, DWDM i optycznych systemów telewizji kablowej.PLC Splitter jest odpowiedzialny za dystrybucję sygnałów optycznych z biura centralnego (CO) do wielu lokalizacji lokalnych.Zapewniamy całą serię produktów 1*N i 2*N, dostosowanych do konkretnych zastosowań.
Cechy i zastosowania
| Cechy | Wnioski |
| * Niska utrata wstawienia * Niskie PDL * Kompaktny projekt * Dobra jednolitość kanału do kanału * Szeroka długość fali: od 1260 nm do 1650 nm * Duża temperatura pracy: od -40°C do 85°C * Wysoka niezawodność i stabilność |
* Systemy FTTX * Sieci PON * Połączenia CATV * Rozkład sygnału optycznego |
Specyfikacje
| Parametry | 1xN PLC Splitter Specyfikacja | ||||||
| Długość fali roboczej (nm) | 1260 ~ 1650 | ||||||
| Rodzaj | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Strata wstawienia (dB) | Typowe | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Maksymalnie | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Jednorodność (dB) | Typowe | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Maksymalnie | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Maksymalny | Typowe | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Maksymalnie | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Długość fali utrata wydziału (dB) |
Typowe | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Maksymalnie | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatura straty działu |
Typowe | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Maksymalnie | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Dyrektywność (dB) Min | 55 | ||||||
| Strata zwrotu (dB) Min | 55 ((50) | ||||||
| Temperatura pracy (°C) | -40 ~ +85 | ||||||
| Temperatura przechowywania (°C) | -40 ~ +85 | ||||||
| Długość włókna | 1m lub na zamówienie | ||||||
| Rodzaj włókna | G657A | ||||||
| Rodzaj złącza | Zindywidualizowane | ||||||
| PLC Splitter Noge Fiber (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blcokless mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Moduł rozdzielacza PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | 19 ‰ 1U 2U Pudełka do montażu na regałach, Pudełka LGX, Pudełka ODF | ||||||
| Lekarz | XXX | XX | XX | XX | XX | XX |
|
Port Konfiguracja |
Rodzaj modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Produkcja łącznik |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116=1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF=Włókno gołe BL=Blockless MO=Moduł LG = pudełko LGX RM=Rak Mount CB=Pudełko z kasetami XX = dostosowane do potrzeb
|
00 = żaden 09=900um Rurka luźna 20 = 2,0 mm 30 = 3,0 mm |
05=0,5 m 10=1,0m 15 = 1,5 m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m ...... |
0 = żaden 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = dostosowane do potrzeb |
0 = żaden 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = dostosowane do potrzeb |
|
|
