| Brand Name: | GEZHI or OEM |
| Numer modelu: | Rozdzielacz Mini PLC 1x4 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

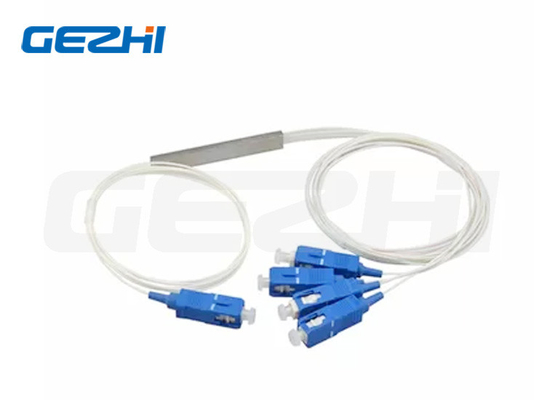

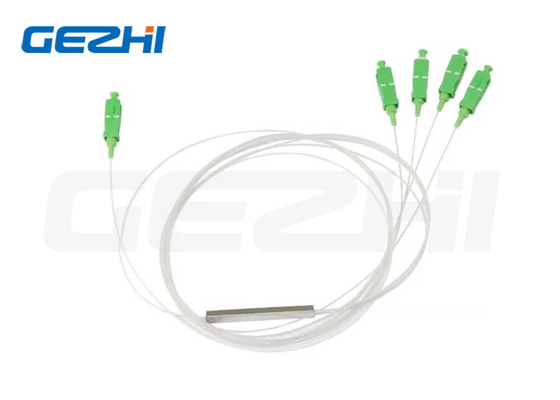

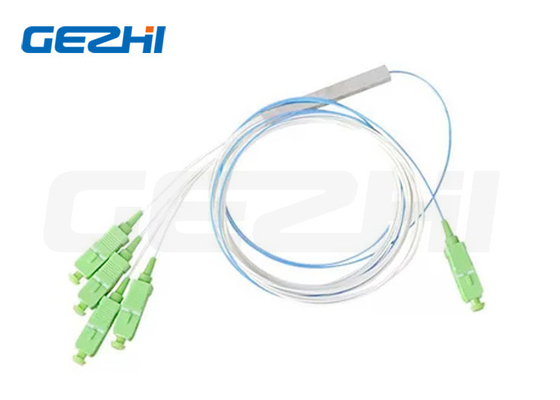

1x4 SC UPC 9/125 Um G657A1 0,9 mm Biały Kabel Mini PLC Splitter
Wprowadzenie PLC Splittera światłowodowego
Podział optyczny może być podzielony na stopiony koniusz i płaski przewodnik fal zgodnie z zasadą.płaski przewodnik fal jest produktem typu mikrooptycznego elementu, przy użyciu technologii fotolitografii, w podłożu średnim lub półprzewodnikowym, w celu utworzenia przewodnika fal światła, w celu osiągnięcia funkcji rozgałęzienia gałęzi.
Oba typy gatunków mają podobne zasady oddzielenia, zmieniają pole rozmycia między włóknami, aby się połączyć (stopień sprzężenia,długość sprzężenia) i zmienić promień włókna w celu osiągnięcia różnych rozmiarów rozgałęzienia, a odwrotnie może również łączyć wiele sygnałów optycznych w jeden sygnał zwany syntezatorem.
Połączenie światłowodowe stopieniowe stało się główną technologią produkcyjną na rynku ze względu na prostą metodę produkcji, niską cenę i łatwe połączenie z zewnętrznym światłowodowym,i może wytrzymać zalety drgań mechanicznych i zmian temperatury.
Funkcja rozdzielacza PLC światłowodowego
Długość fali operacji szerokopasmowej
Niska utrata wstawienia
Niskie PDL
Kompaktny projekt
Dobra jednolitość między kanałami
Wysoka niezawodność i stabilność
Zastosowanie rozdzielacza PLC światłowodowego
Sektor telekomunikacyjny
System PON
FTTH
CATV
Transmisja wideo
Parametry rozdzielacza PLC światłowodowego
1×N PLC Splitter
(Mierzone w temperaturze pokojowej i z wyłączeniem utraty złącza)
| Rodzaj | 1x2 | 1x4 | 1x8 | 1 x 16 | 1x32 | ||
| Rodzaj włókna | ITU-T G657A1, G657A2 i G.652D | ||||||
| Długość fali roboczej (nm) | 1260~1650 | ||||||
| Strata wstawienia (dB) | Typowe | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
| (P/S) Maks. | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | ||
| Wyniki badań | Maksymalnie | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
| Strata zależna od polaryzacji (dB) | Maksymalnie | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
| Dyrektywność (dB) | Min. | 55 | |||||
| Strata zwrotu (dB) | Min. | UPC:50 APC:55 | |||||
| Temperatura pracy ((°C) | -40~85 | ||||||
| Temperatura przechowywania ((°C) | -40~85 | ||||||
2×N PLC Splitter
(Mierzone w temperaturze pokojowej i z wyłączeniem utraty złącza)
| Rodzaj | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
| Rodzaj włókna | ITU-T G657A1, G657A2 i G.652D | ||||||
| Długość fali roboczej (nm) | 1260~1650 | ||||||
| Strata wstawienia (dB) | Typowe | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| (P/S) Maks. | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/21.5 | |
| Wyniki badań | Maksymalnie | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| Strata zależna od polaryzacji (dB) | Maksymalnie | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| Dyrektywność (dB) | Min. | 55 | |||||
| Strata zwrotu (dB) | Min. | UPC:50 APC:55 | |||||
| Temperatura pracy ((°C) | -40~85 | ||||||
| Temperatura przechowywania ((°C) | -40~85 | ||||||
Jak zamówić PLC Splitter
1Typ złącza: SC / FC / LC / ST / E2000
2. Typ trybu: jednorzędowy UPC i APC
3Średnica kabla: 0,9 / 2,0 / 3,0 mm
4. Typ opakowania: mini stalowy tupe / pudełko ABS
5. liczba włókien: 1xN, 2xN ((1x2,1x4, 2x2, 2x4, itp.)
|
|
