| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | Rozdzielacz Mini PLC 1x4 |
| MOQ: | 1 szt |
| Cena £: | US$59-US$118 |
| Warunki płatności: | T/T, Western Union |

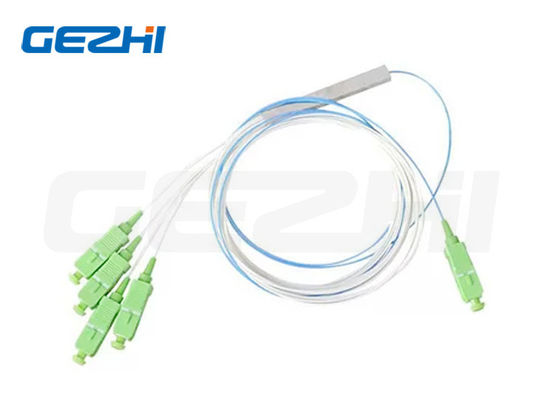

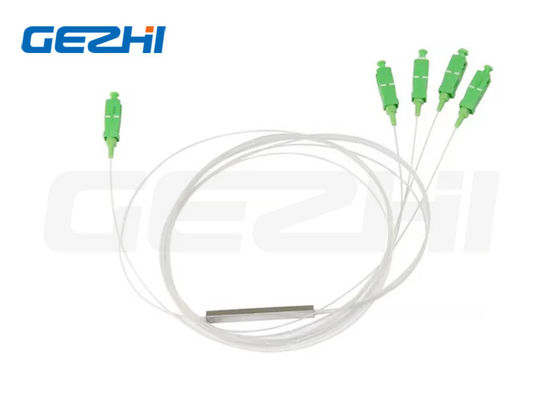

Rozdzielacz PLC Mini z kablem 0.9mm, biały, 1x4 SC UPC 9/125 Um G657A1
Rozdzielacze optyczne są kategoryzowane na dwa typy w zależności od ich zasad działania: stożkowe spawane i planarne układy światłowodowe (PLC). Produkty stożkowe spawane obejmują boczne spawanie dwóch lub więcej włókien, podczas gdy rozdzielacze PLC są mikrokomponentami optycznymi produkowanymi przy użyciu technologii fotolitografii do tworzenia falowodów świetlnych na podłożach dielektrycznych lub półprzewodnikowych, umożliwiając funkcję rozgałęziania.
Oba typy działają na podobnych zasadach separacji, modyfikując pole ewanescencyjne między włóknami poprzez stopień sprzężenia i długość sprzężenia, oraz dostosowując promień włókna, aby osiągnąć różne współczynniki podziału. Odwrotnie, mogą one również łączyć wiele sygnałów optycznych w jedno wyjście, działając jako łączniki.
Spawane sprzęgacze światłowodowe stożkowe stały się dominującą technologią produkcyjną na rynku ze względu na prosty proces produkcji, opłacalność, łatwość połączenia z zewnętrznymi włóknami oraz solidną wydajność w stosunku do wibracji mechanicznych i zmian temperatury.
| Parametr | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 |
|---|---|---|---|---|---|
| Typ włókna | ITU-T G657A1, G657A2 i G.652D | ||||
| Długość fali pracy (nm) | 1260~1650 | ||||
| Typowe straty wtrąceniowe (dB) | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 |
| Maksymalne straty wtrąceniowe (dB) (P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 |
| Maksymalna jednorodność strat (dB) | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 |
| Maksymalne straty zależne od polaryzacji (dB) | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 |
| Minimalna kierunkowość (dB) | 55 | ||||
| Minimalna strata powrotna (dB) | UPC:50 APC:55 | ||||
| Temperatura pracy (°C) | -40~85 | ||||
| Temperatura przechowywania (°C) | -40~85 | ||||
| Parametr | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Typ włókna | ITU-T G657A1, G657A2 i G.652D | |||||
| Długość fali pracy (nm) | 1260~1650 | |||||
| Typowe straty wtrąceniowe (dB) | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| Maksymalne straty wtrąceniowe (dB) (P/S) | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/21.5 |
| Maksymalna jednorodność strat (dB) | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| Maksymalne straty zależne od polaryzacji (dB) | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| Minimalna kierunkowość (dB) | 55 | |||||
| Minimalna strata powrotna (dB) | UPC:50 APC:55 | |||||
| Temperatura pracy (°C) | -40~85 | |||||
| Temperatura przechowywania (°C) | -40~85 | |||||
|
|
