| Brand Name: | GEZHI |
| Numer modelu: | GZ-FWDM |
Opis produktu:

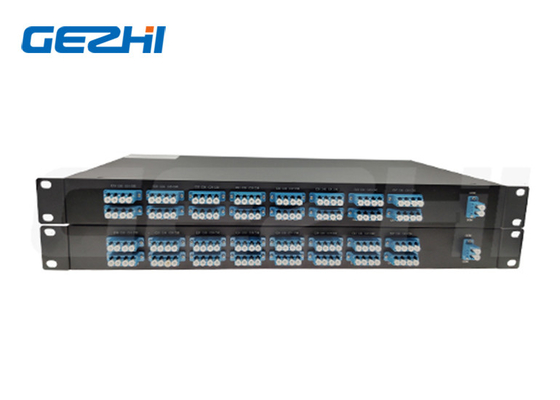

Wielokanalizowany filtr DWDM 40CH Mux Demux Multiplexer z 1RU 19"
40CH DWDM z interfejsem adaptera optycznego LC/UPC. Samodzielne 1RU 19" rack z opakowaniem Mux + Demux wewnątrz.1x40 Filter DWDM Mux Demux to 40-kanałowy samodzielny produkt w kompaktowej ramie 1RU, który jest zdolny do gęstego podziału długości fali multiplexingu (DWDM) i demultiplexinguDzięki gęstemu współczynnikowi sygnału do włókna, 40CH Filter DWDM mux demux jest idealny do długodystansowego transportu sygnałów światłowodowych.Użyj go do multipleksu i transportu dużej liczby sygnałów różnych formatów .
Cechy
◆Izolacja kanałów
◆Filtrowanie na bazie cienkiej folii
◆Niska utrata zależna od polaryzacji
◆możliwość wielokrotnego i demultipleksorowania w jednym obrazie
Wnioski
◆Systemy WDM gęste
◆Dostęp do sieci przedsiębiorstw
◆Łącza światłowodowe CATV
◆Sieć metra
Parametry techniczne
| Parametry | Specyfikacje | Jednostka | Komentarz | ||
| Min. | Maksymalnie | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 48 | 32,40. 44. 48 kanałów dostępnych | |||
| Odległość między kanałami | 100 | GHz | |||
| Paspas referencyjny | - Dwanaście.5 | 12.5 | GHz | ||
| Dokładność długości fali | -50 | 50 | pm | W odniesieniu do sieci ITU | |
| 1dB szerokości pasma |
0.2 ((G) 0,4 ((F) |
nm |
Włókno węglowe lub płaskowierzchnie
|
||
| 3dB szerokości pasma |
0.4 ((G) 0,6 ((F) |
nm | |||
| I.L. | 4.5 | dB | Najgorszy przypadek w pasie przepustowym ITU | ||
| I.L. UNI. | 1 | dB | |||
| Ripple | 0.7 | dB | Zmiana strat w pasie przepustowym ITU | ||
| PDL | 0.5 | dB | Maksymalna wartość w pasie przepustowym ITU | ||
| Przyległy dźwięk krzyżowy | 25 | dB | Najgorszy przypadek w pasie przepustowym ITU | ||
| Nieprzyległy dźwięk krzyżowy | 30 | dB | Najgorszy przypadek w pasie przepustowym ITU | ||
| Całkowity dźwięk krzyżowy | 22 | dB | łączna łączność łączna łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łącznej łączności łączności łącznej łączności łączności łącznej łączności łączności łączności łączności łączności łączności łączności łączności | ||
| Strata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna moc optyczna wejściowa | ||
| Rozproszenie chromatyczne (CD) | -20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
Rysunek mechaniczny
Wielkość opakowania wynosi 120 mm x 70 mm x 10 mm dla Mux/ Demux.
