| Brand Name: | GEZHI |
| Numer modelu: | GZ-WM100x |
Opis produktu:

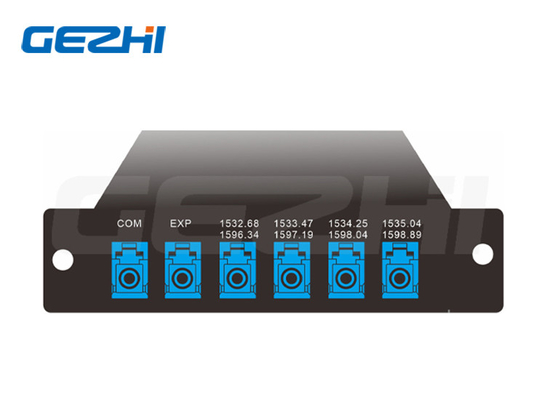

4 lub 8 portów wielowymiarowych WM1 NG-PON2 dla systemu PON
NG-PON2 (znany również jako TWDM-PON) jest standardem sieci telekomunikacyjnej dla sieci pasywnej optycznej (PON).odpowiadające do 10 Gbit/s symetrycznym prędkościom w górnym/dolnym rzędzie dostępnym dla każdego abonenta.
GEZHI Photonics dostarcza moduły WM1 i CEx spełniające wymagania NG-PON2.łączy i oddziela transmisję dwukierunkową DWDM w pasmach C i L.
Cechy
◆Mniejsza utrata wstawienia
◆Izolacja dużych kanałów
◆Wspaniałe środowiskowe
Wnioski
◆SYSTEM WDM
◆PON SYSTEM
◆sieci dostępu FTTH
Parametry techniczne
| Parametry | Jednostka | Wartość |
| Centrum fali | Port 1 | 1532.68 / 1596.34 |
| Port 2 | 1533.47 / 1597.18 | |
| Port 3 | 1534.25 / 1598.04 | |
| Port 4 | 1535.04 / 1598.89 | |
| Paspas | nm | ± 0.12 |
| Utrata wstawienia | dB | ≤ 2.0 |
| Ripple | dB | ≤ 0.4 |
| Izolacja | dB | Przyległy kanał ≥ 30 |
| dB | Nieprzyległy kanał ≥36 | |
| dB | Kanał modernizacyjny ≥11 | |
| Dyrektywa | dB | ≥ 55 |
| Strata zwrotu | dB | ≥ 50 |
| Utrata zależna od polaryzacji | dB | ≤ 0.3 |
| Polaryzacja Tryb dyspersji | ps | ≤ 0.2 |
| Temperatura pracy | °C | -5~+75 |
| Temperatura przechowywania | °C | -40~+85 |
Uwaga: Dostępna jest dostosowana specyfikacja.
Powyższe specyfikacje obejmują utratę złącza.
Diagram wielokrotnika długości fali WM1
Informacje o zamówieniu
| Model | Kanał | Konfiguracja | Rodzaj opakowania | Rodzaj kabla | Długość włókna | Złącze |
|
WM1 S=określić |
04=4 kanał 08=8Kanal S=określić |
M=Mux D=Demux A=Mux+Demux |
A0 = pudełko ABS 80x60x12mm A1 = pudełko ABS 100x80x10mm A2 = pudełko ABS 120x80x18mm A3 = pudełko ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX wstawić w 2slot Rack L4=LGX wstawić w 4slot Rack R1=19" 1 U Rack R2=2slot 19′′1U Rack R4=4slot 19′′1U Rack S=określić |
00=Żaden 09=900um luźna rurka |
00=Żaden 05=0,5 m 10=1,0m |
00 = żaden LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=określić |
Częste pytania
|
|
