| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | 40G QSFP+ LR4 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T, Western Union |

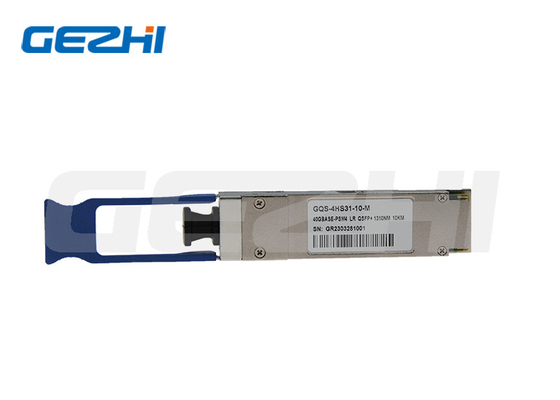

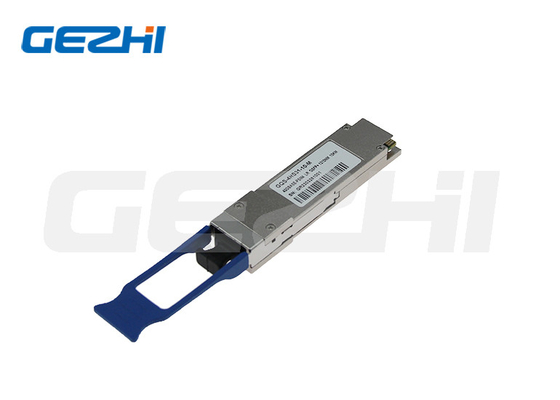

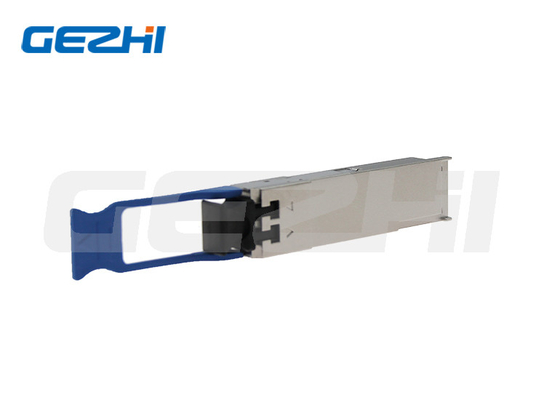

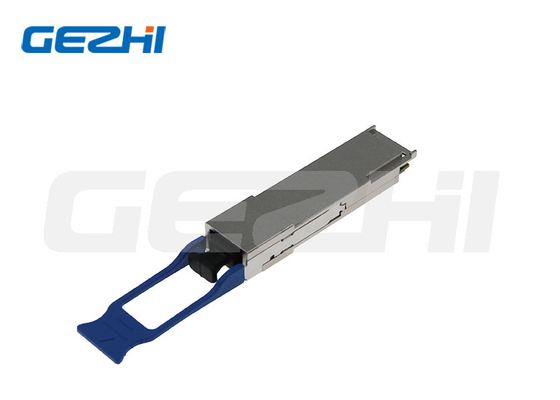

Moduł nadajnika światłowodowego SMF o długości 10 km
Opis
Produkt ten jest modułem nadajnika przeznaczonym do zastosowań łączności optycznej o długości 2m-10km.Moduł przekształca 4 kanały wejściowe (ch) z 10Gb/s danych elektrycznych w 4 sygnały optyczne CWDM, a następnie wielokrotnie wprowadza je do jednego kanału w celu przesyłania optycznego 40Gb/s. Odwrotnie, po stronie odbiorcy, moduł optycznie de-wielokrotnia wejście 40Gb/s na sygnały 4 kanałów CWDM,i przekształca je w 4-kanałowe wyjście danych elektrycznych.
Środkowe długości fal 4 kanałów CWDM wynoszą 1271, 1291, 1311 i 1331 nm jako członkowie siatki długości fal CWDM zdefiniowanej w ITU-T G694.2Zawiera podwójny złącze LC do interfejsu optycznego i złącze 148 pinów do interfejsu elektrycznego.w tym moduł musi być stosowane światło jednowarunkowe (SMF).
Produkt jest zaprojektowany z faktorem kształtu, połączeniem optycznym/elektrycznym i cyfrowym układem diagnostycznym.
Cechy
Moduł nadajnika 4-kanałowego pełno-dupleksowego
Do 11,2 Gbps łącza danych na kanał
Maksymalna długość połączenia 10 km
4 pasy CWDM MUX/DEMUX
Wbudowane cyfrowe funkcje diagnostyczne
Warto podłączalny QSFP+
Jednorazowe zasilanie 3V
Temperatura pracy: od 0 do 70°C
RoHS 6 zgodny ((bez ołowiu)
cyfrowy monitor diagnostyczny (DDM)
Zużycie energii < 2 W
Zastosowanie
Przełącznik, router i HBA
4CH SDR, DDR i QDR
Połączenia telekomunikacyjne 40G po stronie klienta
Charakterystyka optyczna nadajnika
| Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka | Uwaga: | |||||||
| Przypisanie długości fali | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| Przekaźnik | |||||||||||||
| Wskaźnik tłumienia w trybie bocznym | SMSR | 30 | - | - | dB | ||||||||
| Średnia całkowita moc startowa | PT | - | - | 8.3 | dBm | ||||||||
| Średnia moc startowa, w każdym pasie | -7 | - | 2.3 | dBm | |||||||||
| Amplituda modulacji optycznej dla każdego pasa | OMA | - 4 | - | +3.5 | dBm | ||||||||
| Różnica mocy startowej między dowolnymi dwoma pasami (OMA) | - | - | 6.5 | dB | |||||||||
| Moc uruchomienia w OMA pomniejszona o karę za nadajnik i dyspersję (TDP), na każdy pas | - Cztery.8 | - | dBm | ||||||||||
| TDP, każdy pas | TDP | 2.3 | dB | ||||||||||
| Wskaźnik wyginięcia | Wylotowe | 3.5 | - | - | dB | ||||||||
| Względna intensywność hałasu | Rw | - | - | -128 | dB/Hz | Odbicie 12 dB | |||||||
| Tolerancja strat zwrotu optycznego | - | - | 20 | dB | |||||||||
| Odbicie nadajnika | RT | -12 | dB | ||||||||||
| Definicja maski wzrokowej nadajnika {X1, X2, X3, Y1, Y2, Y3} | {0}25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| Średnia moc uruchomienia odłączona od nadajnika, w każdym pasie | Pwyłączony | - 30 | dBm | ||||||||||
| Odbiornik | |||||||||||||
| Próg szkody | THd | 3.3 | dBm | 1 | |||||||||
| Średnia moc przy wejściu odbiornika, każdy pas | - Trzynaście.7 | 2.3 | dBm | ||||||||||
| Odblaskowość odbiornika | RR | - | - | -26 | dB | ||||||||
| Moc odbiornika (OMA) na pasie | - | - | 3.5 | dBm | |||||||||
| Wymagania w zakresie czułości odbiornika w OMA, w każdym pasie | - | - | - Dziewięć.9 | dBm | |||||||||
| Czułość odbiornika, każdy pas | SR | - | - | - Jedenaście.5 | dBm | ||||||||
| Różnica mocy odbioru między dowolnymi dwoma pasami (OMA) | 7.5 | dB | |||||||||||
| Odbiór elektryczny 3 dB górnej częstotliwości ograniczenia, każdy pas | 12.3 | GHz | |||||||||||
| Warunki badania wrażliwości odbiorników stresu2 | |||||||||||||
| Kary za zamknięcie wzroku pionowego, w każdym pasie | 1.6 | dB |
|
||||||||||
| Wstrząśnięte drgacze oczu, każdy pas. | 0.3 | UI | |||||||||||
