Szczegóły Produktu:
Zapłata:
|
nazwisko: | 10G CWDM SFP+ nadajnik | Dystans: | 80 km |
---|---|---|---|
Długość fali: | 1470-1610 nm | Typ złącza: | Złącze LC/UPC |
Rodzaj: | SMF | Zastosowanie: | FTTX |
High Light: | Moduł nadajnika 10G CWDM SFP,Moduł nadajnika SFP 80KM |

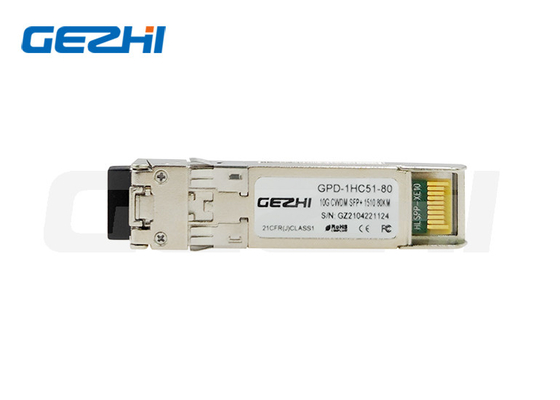

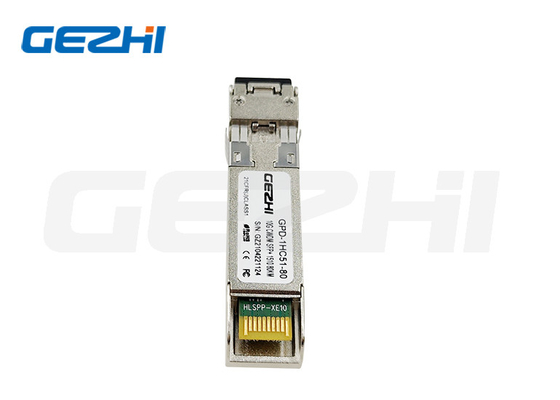

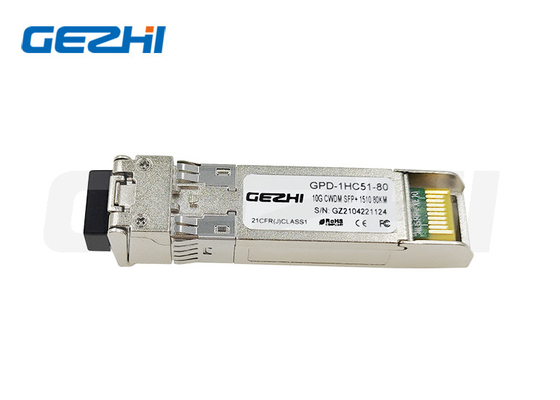

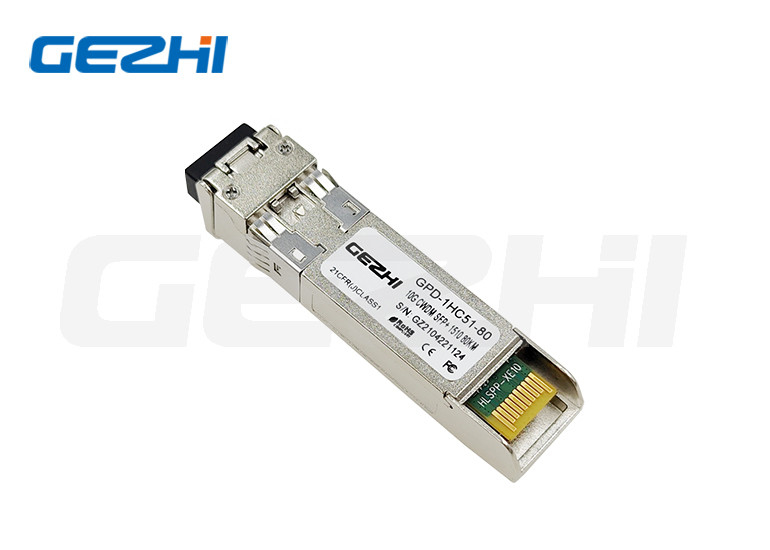

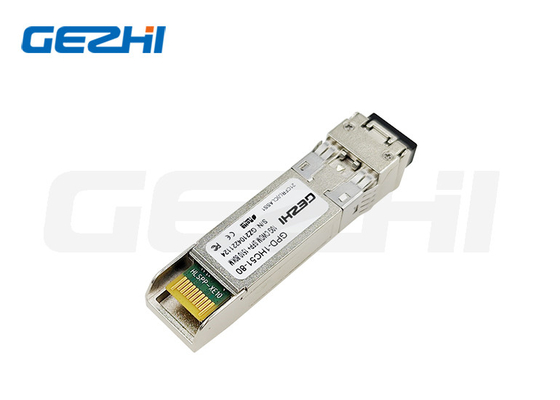

10G CWDM SFP Transceiver Module 1410 - 1610nm 10GBASE 80KM LC/UPC Connector
Opis produktu
Transceptor Gezhi CWDM 10Gbps SFP+ jest zaprojektowany do przesyłania i odbierania danych optycznych przez jednowarstwowe włókna optyczne o długości łącza 40 km. Transceptor ten składa się z dwóch sekcji:Sekcja nadajnika zawiera laser CWDM EMLOdbiornik składa się z fotodiody APD zintegrowanej z TIA.
Cechy produktu
Zastosowanie
Odbiornik CWDM
CWDM SFP | ||||
CWDM SFP 1G/2G | (1270nm-1610nm) | 40/80/120 km | CWDM SFP | 0-70°C |
CWDM SFP 4.25G | (1270nm-1610nm) | 40km& 80km | CWDM SFP | 0-70°C |
CWDM SFP+(10G) | ||||
CWDM SFP 10G LR | (1270-1330 nm) | 10 km | CWDM SFP+ | 0-70°C |
CWDM SFP ER | (1470-1610 nm) | 40 km | CWDM SFP+ | 0-70°C |
CWDM SFP ZR | (1470-1610 nm) | 80 km | CWDM SFP+ | 0-70°C |
Charakterystyka optyczna
Parametry | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
Przekaźnik | ||||||
Długość fali roboczej | λ | λ-7,5 nm | λ | λ+7,5 nm | nm | 1 |
Moc wyjściowa (włączona) | PAVE | 0 | 4 | dBm | 2 | |
Wskaźnik tłumienia w trybie bocznym | SMSR | 30 | dB | |||
Wskaźnik wyginięcia | Wylotowe | 9 | dB | |||
Szerokość widma RMS | Δλ | 1 | nm | |||
Czas wzrostu/spadku (20%~80%) | Tr/Tf | 50 | ps | |||
Kary za rozproszenie | TDP | 3 | dB | |||
Względna intensywność hałasu | RIN | -128 | dB/Hz | |||
Wyjście Oko optyczne | Zgodne z normą IEEE 0802.3ae | |||||
Odbiornik | ||||||
Długość fali roboczej | λ | 1260 | 1620 | nm | ||
Wrażliwość odbiornika | PSEN1 | -24 | dBm | 3 | ||
Wrażliwość ponad 80 km włókna | PSEN2 | -20 | dBm | 3 | ||
Przesyłka | PAVE | -7 | dBm | |||
Wpływ z tytułu strat | Ojcze. | -35 | dBm | |||
Wpływ z tytułu ryzyka | Pd | -26 | dBm | |||
LOS histereza | Pd-Pa | 0.5 | dB |
Uwaga:
1Długość fali λ=1470nm~1610nm, łącznie 8 długości fal, 20nm
2. mierzone przy prędkości 10,3125 b/s za pomocą modelu badawczego PRBS 231 1 NRZ.
3.Poniżej najgorszego ER = 9, zmierzonego przy prędkości 10,3125 Gb/s za pomocą wzoru badania PRBS 231 - 1 NRZ dla BER < 1x10-12
Wymiary opakowania
