| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-DW-SFP-40KM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |
Opis produktu

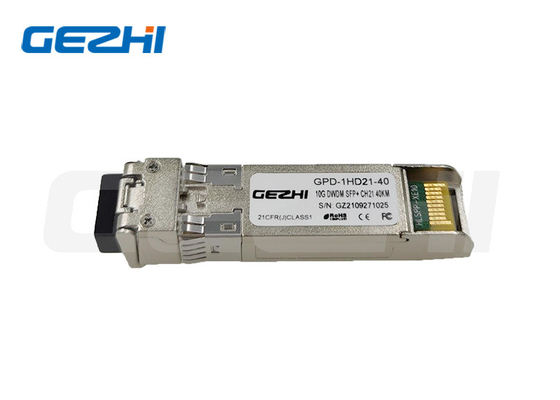

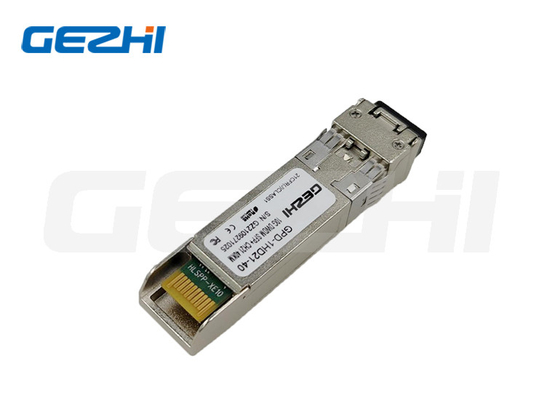

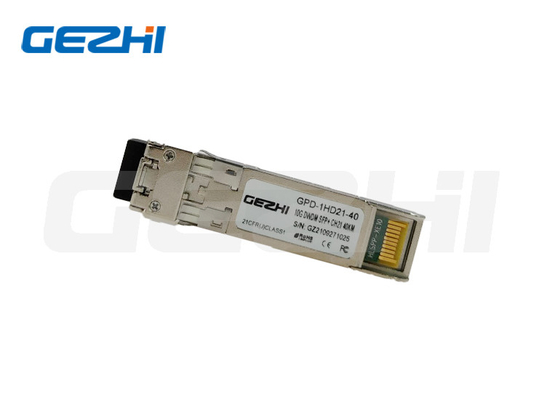

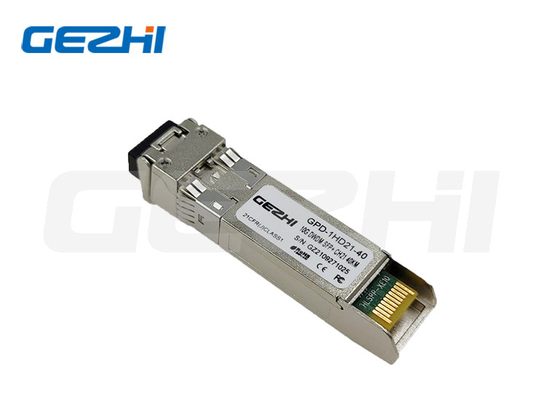

10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz sieć ITU
Opis
Transceiver DWDM SFP+ER firmy Gezhi Photonics został zaprojektowany do zastosowań 10GBASE-ER/EW oraz 8,5G/10G Fiber-Channel. Transceiver składa się z dwóch sekcji:Sekcja nadajnika zawiera zamrożony laser EMLWszystkie moduły spełniają wymagania klasy I bezpieczeństwa laserowego.Funkcje diagnostyki cyfrowej dostępne są za pośrednictwem seryjnego interfejsu 2-przewodowego, jak określono w SFF-8472, umożliwiający dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura nadajnika, prąd laserowy, przenoszona moc optyczna,zasilacz energii optycznej otrzymanej i napięcie zasilania nadajnika.
Cechy
Zastosowanie
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania | Vcc | - 0.5 | 3.8 | V |
| Temperatura przechowywania | Tst | -40 | 85 | oC |
| Względna wilgotność | Rh | 0 | 85 | % |
Warunki eksploatacji
| Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka |
| Napięcie zasilania | Vcc | 3.13 | 3.3 | 3.47 | V |
| Prąd zasilający | Icc | 360 | 450 | mA | |
| Temperatura obudowy operacyjnej | Tca | - 5 | - | 70 | oC |
| Modułowe rozpraszanie mocy | Pm | - | 1.2 | 1.5 | W |
Uwaga:
[1] Prąd zasilający jest dzielony między VCCTX i VCCRX.
[2] Prędkość prądu jest definiowana jako poziom prądu powyżej wymogów prądu stacjonarnego
Specyfikacje nadajnika Electrical
| Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka |
| Wskaźnik danych | Mra | - | 10.3 | 11.3 | Gbit/s |
| Impedancja różnicowa wejścia | Ogród | - | 100 | - | Ω |
| Wprowadzenie danych różnicowych | VtxDIFF | 120 | - | 850 | mV |
| Przesyłanie wyłączania napięcia | Zaleca się | 2.0 | - | Vcc3+0.3 | V |
| Przekazuj napięcie aktywujące | Wyniki | 0 | - | +0.8 | V |
| Przesyłanie wyłączyć czas stwierdzenia | Vn | - | - | 100 | my |
Specyfikacje odbiorników
| Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka |
| Długość fali roboczej wejścia | λ | 1260 | - | 1620 | nm |
| Średnia moc odbioru | - | - | - Jeden.0 | dBm | |
| Wskaźnik czułości odbiornika w OMA | - | - | - Czternaście.1 | dBm | |
|
Utrudniona wrażliwość odbiornika w OMA [1]
|
- Jedenaście.3 | dBm | |||
| Maksymalna moc wejściowa | RX-przekładki | - | - | -1 | dBm |
| Odbicie | Rrx | - | - | -27 | dB |
| Utrata sygnału potwierdzona. | -25 | - | - | dBm | |
| Wpływ z tytułu ryzyka | - | - | -16 | dBm | |
| LOS histereza | 0.5 | - | - | dB |
Uwaga:
[1] Mierzone za pomocą sygnału badania zgodności dla BER = 10¥12Wartości wrażliwości pod wpływem naprężenia w tabeli są dla pomiarów BER na poziomie systemu, które obejmują efekty obwodów CDR. Zaleca się, aby co najmniej 0.Dodatkowy margines 4 dB należy przypisać, jeśli wykonuje się pomiary na poziomie części
bez efektów obwodów CDR.
Wymiar
Częste pytania
P: Czy świadczycie usługi OEM?
A: Tak, możemy wydrukować Twoje logo lub etykietę na produktach lub na pudełku.
P: Czy możecie dostarczyć darmowe próbki?
A: Niektóre niskie wartości próbki mogą być za darmo dla Ciebie, ale trzeba zapłacić za koszty wysyłki.
P: Jak można zagwarantować jakość?
Odpowiedź: W oparciu o nasz doskonały system zarządzania jakością, wszystkie nasze produkty były testowane w 100% przed wysyłką.
P: Jaki jest czas dostawy?
A: Ogólnie, próbki: 3~5 dni roboczych.
P: Jakie są warunki płatności?
A: Akceptujemy T/T, Western Union, Paypal, L/C
W przypadku próbek: 100% płatności.Formalne zamówienie: 30% ~ 100% depozytu, płatność bilansu przed wysyłką.
|
|
