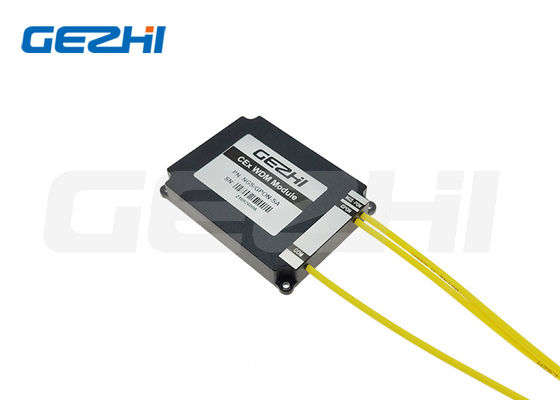

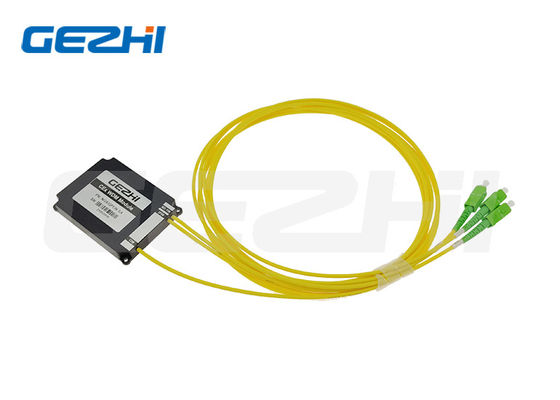

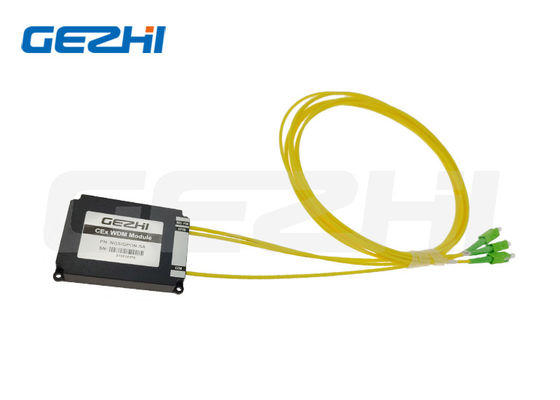

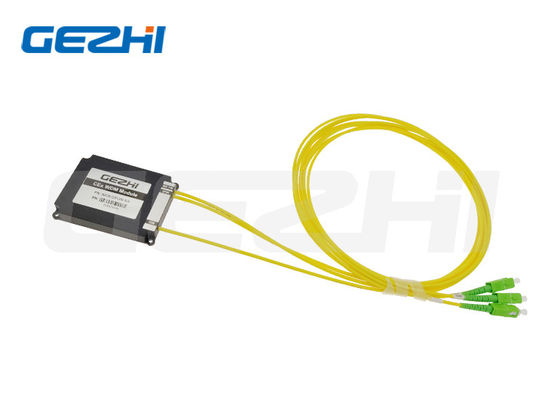

Moduł CEx WDM zgodny z RoHS o niskich stratach wtrąceniowych i wysokiej izolacji kanałów dla sieci NGS-PON GPON

Name: Moduł CEx WDM zgodny z RoHS o niskich stratach wtrąceniowych i wysokiej izolacji kanałów dla sieci NGS-PON GPON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	NGS/GPON-SA
MOQ:	1pc
Cena £:	US$17-US$49
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Nazwa produktu:

Moduł CEx WDM

PN:

NGS/GPON-SA

Złącze:

SC/APC

Typ włókna:

Włókna Corning Ultra (G657.A1)

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

5000 sztuk miesięcznie

Podkreślić:

Moduł NGS-PON GPON CEx WDM1r

Moduł CEx WDM1r sieci optycznych telekomunikacyjnych

Moduł CEx WDM1r zgodny z RoHS

Opis produktu

Moduł CEx WDM1r zgodny z RoHS dla sieci optycznych NGS-PON GPON

Multiplekser Coexistence Element (CEx) xWDM/xPON to pojedyncze urządzenie WDM zaprojektowane do łączenia obecnych usług G-PON FTTH z powstającymi technologiami XGS-PON i Next Generation NG-PON2. To wszechstronne rozwiązanie obsługuje dodatkowe długości fal, w tym RF, Point to Point (PtP) i monitorowanie OTDR, w pełni zgodne ze standardami ITU-T G.984.5.

Wysokiej jakości komponenty zapewniają wyjątkową stabilność operacyjną w całym zakresie spektralnym z doskonałą wydajnością termiczną. Nasza elastyczna platforma produktów CEx umożliwia niestandardowe wdrożenia PON dostosowane do Twoich specyficznych wymagań i potrzeb w zakresie efektywności kosztowej.

Kluczowe cechy

Niskie straty wtrąceniowe
Wysoka izolacja kanałów
Zgodność z RoHS
Dostępne niestandardowe funkcjonalności

Zastosowania

Systemy WDM
Systemy PON
Sieci dostępowe FTTH
Sieci telekomunikacji optycznej

Specyfikacje długości fal elementu współistnienia

Protokół/Usługa	Zakres długości fal
Pasmo G-PON	1290~1330, 1480~1500nm
Pasmo XGS-PON	1260~1280, 1575~1580nm
Pasmo NG-PON2	1524~1544, 1596~1625nm
Pasmo RF Video	1540~1565nm
Pasmo PtP WDM-PON	1610~1625nm
Pasmo monitorowania OTDR	1640~1660nm

Specyfikacje techniczne multipleksera CEx

Model CEx	Protokół/Usługa	Zakres spektralny	Maks. straty wtrąceniowe	Izolacja
CEx01	GPON	1290-1330 i 1480-1500nm	0.8dB	≥30dB
CEx01	NGA	1260-1280 i 1572-1650nm	1.0dB	≥16dB
CEx02	GPON	1290-1330 i 1480-1500nm	0.8dB	≥30dB
CEx02	XGS-PON	1260-1280 i 1575-1580nm	1.1dB	≥30dB
CEx03	GPON	1290-1330 i 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 i 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 i 1596-1625nm	1.4dB	≥16dB
CEx04	GPON	1290-1330 i 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 i 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 i 1596-1625nm	1.4dB	≥25dB
CEx05	GPON	1290-1330 i 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 i 1575-1580nm	1.1dB	≥30dB
	RF Video	1540-1565nm	1.4dB	≥30dB
CEx06	GPON	1290-1330 i 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 i 1575-1580nm	1.1dB	≥30dB
	RF Video	1540-1565nm	1.7dB	≥30dB
	Monitorowanie OTDR	1640-1660nm	1.4dB	≥30dB
CEx07	G-PON	1290-1330 i 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 i 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 i 1596-1625nm	1.4dB	≥25dB
	RF Video	1540-1565nm	2.0dB	≥30dB
	PtP WDM-PON	1610-1625nm	1.7dB	≥30dB
CEx08	G-PON	1290-1330 i 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 i 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 i 1596-1625nm	1.4dB	≥25dB
	Monitorowanie OTDR	1640-1660nm	1.7dB	≥30dB
	PtP WDM-PON	1610-1625nm	2.0dB	≥30dB
	RF Video	1540-1565nm	2.3dB	≥30dB

Dostępne są niestandardowe specyfikacje. Powyższe specyfikacje nie obejmują strat na złączach.

Dodatkowe parametry techniczne

Parametr	Jednostka	Wartość
PDL	dB	≤0.2
Kierunkowość	dB	≥50
Straty powrotne	dB	≥50
Temperatura pracy	℃	-10~+70
Temperatura przechowywania	℃	-40~+85
Moc optyczna	mW	300
Typ światłowodu	/	Corning Ultra Fiber (G657.A1)

Informacje o zamawianiu

Model	Konfiguracja	Typ obudowy	Typ kabla	Długość światłowodu	Złącze
CEx01-CEx08, S=Określ	1=1 jednostka combo, 2=2 jednostki combo, 3=3 jednostki combo, 4=4 jednostki combo, S=Określ	A0=obudowa ABS 80x60x12mm, A1=obudowa ABS 100x80x10mm, A2=obudowa ABS 120x80x18mm, A3=obudowa ABS 140x115x15mm, L1=LGX 12929130mm, L2=LGX wstawiany do stelaża 2-slotowego, L4=LGX wstawiany do stelaża 4-slotowego, R1=stelaż 19" 1 U, R2=stelaż 19" 1U 2-slotowy, R4=stelaż 19" 1U 4-slotowy, X=Niestandardowy	00=Brak, 09=luźna rura 900um, 20=2.0mm, 30=3.0mm	00=Brak, 05=0.5m, 10=1.0m, 15=1.5m, S=Określ	00=brak, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=Określ

Obudowa modułu multipleksera CEx typu ABS

Obudowa modułu multipleksera CEx typu Rackmount
