| Brand Name: | GEZHI or OEM |
| Numer modelu: | NGS/GPON-SA |
| MOQ: | 1pc |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

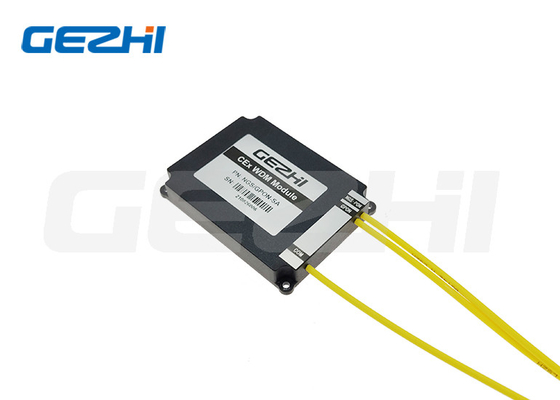

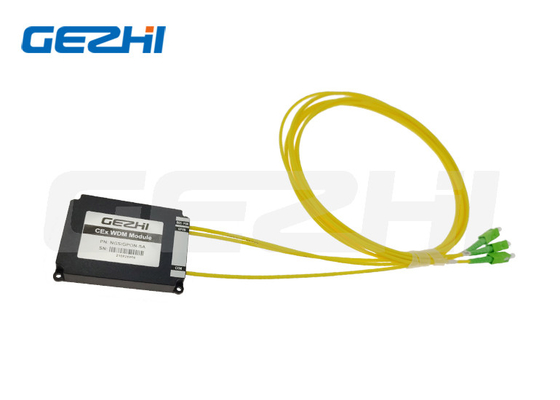

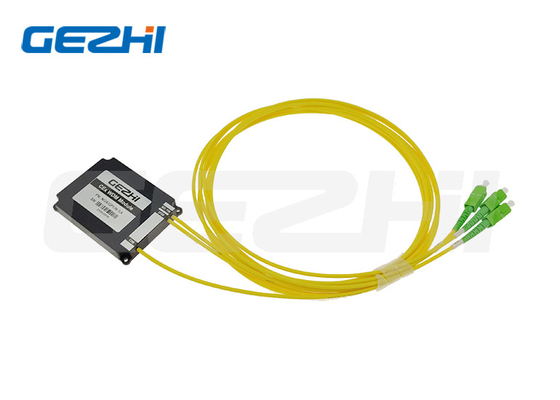

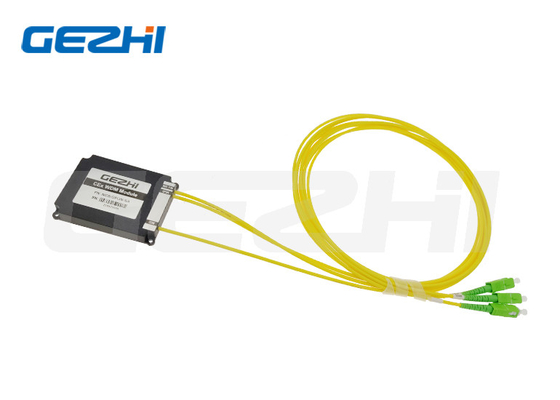

RoHS Compliant CEx WDM1r Module,NGS-PON GPON dla sieci optycznych telekomunikacyjnych
Opis produktu
Element współistnienia (CEx) multipleksera xWDM/xPON jest pojedynczym urządzeniem WDM łączącym obecne usługi FTTH G-PON z nowymi technologiami XGS-PON i Next Generation NG-PON2.Dodatkowe długości fal z elementem współistnienia obejmują RF, PtP i monitorowanie OTDR. Jest zgodny z ITU-T G.984.5.
Wysokiej jakości komponenty zapewniają bardzo wysoką stabilność operacyjną multiplekserów xWDM/xPON w całym zakresie widmowym oraz doskonałą stabilność termiczną. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedNajwyższej jakości komponenty optyczne i wysokiej jakości łączność zapewniają lepszą wydajność, najniższe straty i solidną niezawodność sieci.
|
Wykorzystanie Niska utrata wstawienia Wysoka izolacja kanału Zgodność z RoHS Dostępne z dostosowanymi funkcjami |
WYMAJANIA Systemy WDM System PON Sieci dostępu FTTH sieci telekomunikacyjne optyczne |
Długość fali wielokrotnika koegzystencji Elemet (CEx)
| Protokół/usługa | Długość fali |
| Pasmo G-PON | 1290~1330, 1480~1500nm |
| Pasmo XGS-PON | 1260~1280, 1575~1580nm |
| Pasma NG-PON2 | 1524~1544, 1596~1625 |
| Pasma wideo RF | 1540~1565nm |
| PtP WDM-PON | 1610 ~ 1625 nm |
| pasmo monitorowania OTDR | 1640 - 1660 nm |
Specyfikacja
| CEx Multiplexer | Protokół/usługa | Zakres widmowy | Maksymalna strata wstawienia | Izolacja |
| CEx01 | GPON | 1290-1330 i 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| NGA | 1260-1280 & 1572-1650nm | 1.0 dB | ≥ 16 dB | |
| CEx02 | GPON | 1290-1330 i 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10,1 dB | ≥ 30 dB | |
| CEx03 | GPON | 1290-1330 i 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10,1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 i 1596-1625 nm | 10,4 dB | ≥ 16 dB | |
| CEx04 | GPON | 1290-1330 i 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10,1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 i 1596-1625 nm | 10,4 dB | ≥ 25 dB | |
| CEx05 | GPON | 1290-1330 i 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10,1 dB | ≥ 30 dB | |
| Wideo RF | 1540-1565nm | 10,4 dB | ≥ 30 dB | |
| CEx06 | GPON | 1290-1330 i 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10,1 dB | ≥ 30 dB | |
| Wideo RF | 1540-1565nm | 10,7 dB | ≥ 30 dB | |
| Monitor OTDR | 1640-1660 nm | 10,4 dB | ≥ 30 dB | |
| CEx07 | G-PON | 1290-1330 i 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10,1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 i 1596-1625 nm | 10,4 dB | ≥ 25 dB | |
| Wideo RF | 1540-1565nm | 2.0 dB | ≥ 30 dB | |
| PtP WDM-PON | 1610-1625 nm | 10,7 dB | ≥ 30 dB | |
| CEx08 | G-PON | 1290-1330 i 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 10,1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 i 1596-1625 nm | 10,4 dB | ≥ 25 dB | |
| Monitor OTDR | 1640-1660 nm | 10,7 dB | ≥ 30 dB | |
| PtP WDM-PON | 1610-1625 nm | 2.0 dB | ≥ 30 dB | |
| Wideo RF | 1540-1565nm | 20,3 dB | ≥ 30 dB |
Uwaga: Dostępna jest dostosowana specyfikacja.
Powyższe specyfikacje nie obejmują utraty złącza.
Inne specyfikacje
| Parametry | Jednostka | Wartość |
| PDL | dB | ≤ 0.2 |
| Dyrektywa | dB | ≥ 50 |
| Strata zwrotu | dB | ≥ 50 |
| Temperatura pracy | °C | -10~+70 |
| Temperatura przechowywania | °C | -40~+85 |
| Moc optyczna | mW | 300 |
| Rodzaj włókna | / | Włókna Corning Ultra (G657.A1) |
Informacje o zamówieniu
| Model | Konfiguracja | Rodzaj opakowania | Rodzaj kabla | Długość włókna | Złącze |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=określić |
1=1 jednostka kombinacji 2=2 jednostki kombinacji 3=3jednostki kombinacji 4=4 jednostki kombinacji S=określić |
A0 = pudełko ABS 80x60x12mm A1 = pudełko ABS 100x80x10mm A2 = pudełko ABS 120x80x18mm A3 = pudełko ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX wstawić w 2slot Rack L4=LGX wstawić w 4slot Rack R1=19" 1 U Rack R2=2slot 19′′1U Rack R4=4slot 19′′1U Rack X = dostosowane do potrzeb
|
00=Żaden 09=900um luźna rurka |
00=Żaden 05=0,5 m 10=1,0m |
00 = żaden LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=określić |
CEx Multiplexer Module ABS Box Package
CEx Multiplexer Module Rackmount Package
|
|
