Stojak o niskich stratach wtrąceniowych 1650nm 1X8 Optyczny sprzęt przełączający

Szafa z niskimi stratami wtrąceniowymi 1 × N (N≤16) Optyczny sprzęt przełączający FSW-1X8-U

Stojak o niskich stratach wtrąceniowych 1 × N (N≤16) GEZHI Sprzęt przełączający optyczny FSW-1X8-U to zastosowanie przełącznika optycznego do realizacji produktów do konwersji ścieżki optycznej.Stojak o niskich stratach wtrąceniowych 1 × N (N≤16) Optyczny sprzęt przełączający FSW-1X8-Upozwalają na zautomatyzowane i powtarzalne podłączenie jednego wspólnego włókna do 8 liczby włókien wyjściowych lub wejściowych.Ten przełącznik światłowodowy 1x8 do montażu w szafie jest dwukierunkowy i może być używany w kierunku 1x8 lub 8x1.

Z możliwością sterowania i przełączania trasy optycznej.Złącza optyczne FSW-1x8-U do montażu w szafie mogą być ręcznie wybierane z panelu przedniego lub sterowane przez port RS232, port Ethernet i automatycznie skanowane na określonej częstotliwości.W systemie transmisji światłowodowej GEZHI'sOpaski optyczne FSW-1x8-U do montażu w szafiesłuży do wielokanałowego monitorowania światłowodów, wyboru wielu źródeł światła / detektorów, ochrony ścieżki światłowodu itp. Poza tym GEZHI's Opaski optyczne FSW-1x8-U do montażu w szafie jest również stosowany w systemie testowania światłowodów do testowania światłowodów i jego komponentów, testach kabli zewnętrznych i systemie monitorowania wielopunktowych czujników optycznych.

cechy

Niskie straty wtrąceniowe, szybkie przełączanie

Sterowanie RS232 i zdalne zarządzanie RJ45 Ethernet
SerialNet, wysoka niezawodność, wysoka stabilność
Przejrzysty sygnał transmisji.Wysoka stabilność i niezawodność

Panel wyświetlacza LED.Wyświetlacz wizualny, wygodna obsługa
Można ustawić kanał i odstęp czasu automatycznego skanowania


Aplikacje

System monitorowania i konserwacji kabli

FITL
Pomiar automatyczny

Zdalne monitorowanie sieci optycznej

Specyfikacja

Parametry	Jednostka	Wskaźniki
Typ jednostki		FSW-1x8-U
Zakres długości fali	nm	1260 ~ 1650 nm
Testuj długość fali	nm	1310/1550 nm
Strata wtrąceniowa	dB	Typ.≤0,8 dB, maks. ≤1,5 ​​dB
Powtarzalność	dB	≤ 0,02
Utrata zwrotu	dB	≥ 55
Crosstalk	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Moc optyczna	mW	≤ 500
Czas przełączania	SM	≤10 ms (sąsiedni kanał)
Typ włókna	um	9/125
Złącze		FC / APC
Port monitorowania		RJ45 i RS-232
Zasilacz roboczy (Typ wtyczki)	V	AC: 100 ~ 240 (50 / 60Hz)
Pobór energii	W	＜ 10
temperatura robocza	℃	-10 ～ 60
Rozmiar	mm	1U: 483 x 230 x 45



Szafa z niskimi stratami wtrąceniowymi 1 × N (N≤16) Optyczny sprzęt przełączający FSW-1X8-U

P.anel, aby wyjaśnić:

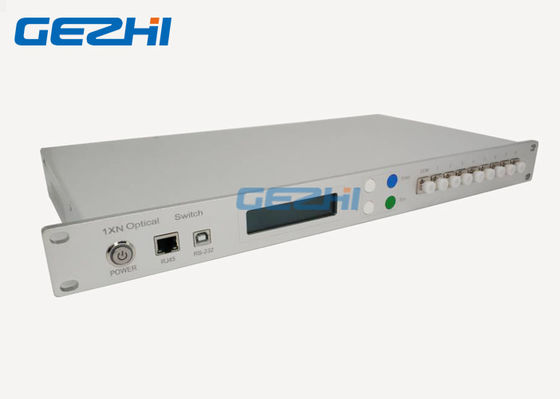

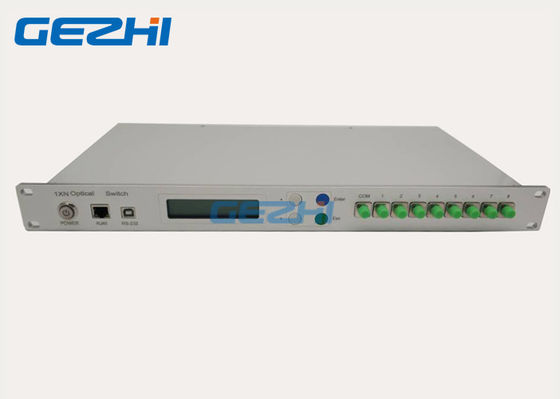

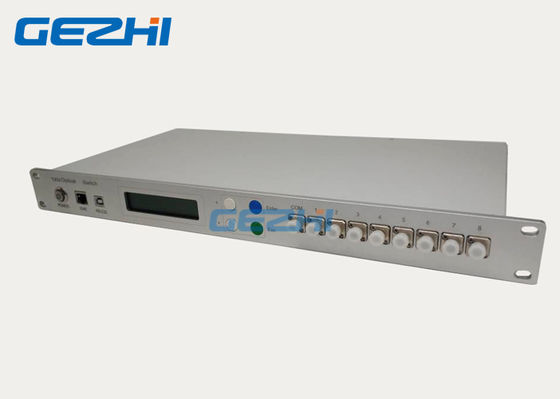

Z przodu Płyta

◆Moc: Główny wyłącznik zasilania

◆RJ45:Interfejs zarządzania siecią komunikacyjną;

◆RS-232:RS- interfejs szeregowy;Interfejs komunikacji szeregowej RS232;

◆LCD:Urządzenia, które wyświetlają informacje bezpośrednio;

◆▲: Klucz do przejścia w górę; ▼: Klucz do przejścia w dół; Wchodzić: Klucz do ustalenia;

Wyjście: Klucz do anulowania;

◆com,1 ~ 8:Interfejs światłowodowy;

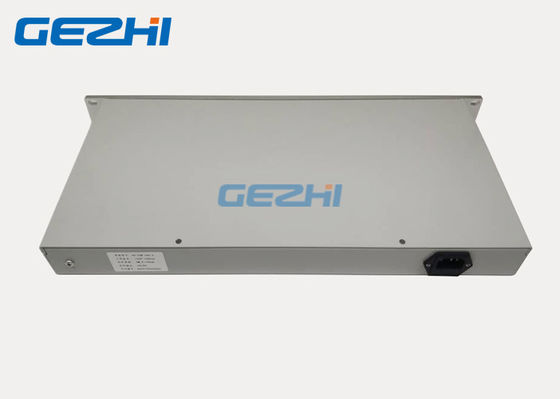

Panel tylny

◆AC:100~ 240V: Interfejs przewodu zasilającego;
