OXC RS232 1100nm 19-calowy moduł przełącznika optycznego 1x8

Moduł przełącznika optycznego wielomodowego 1xN Obudowa 19-calowa

Przełącznik pryzmowy 1 × 8 firmy GEZHI Photonics Co., Ltd zapewnia wybór kanału między pojedynczym włóknem wejściowym a jednym z ośmiu włókien wyjściowych.Uruchamiany elektrycznie i działający niezależnie od szybkości transmisji danych i formatu sygnału.GEZHI Photonics Co., Ltd. Przełącznik pryzmatyczny 1x8 jest umieszczony w 19 "1U Rackmount z Sterowanie RS232 i zdalne zarządzanie RJ45 Ethernet.

cechy

Niskie straty wtrąceniowe, szybkie przełączanie

Panel wyświetlacza LED.Wyświetlacz wizualny, wygodna obsługa

Sterowanie RS232 i zdalne zarządzanie RJ45 Ethernet
SerialNet, wysoka niezawodność, wysoka stabilność
Przejrzysty sygnał transmisji.Wysoka stabilność i niezawodność
Można ustawić kanał i przedział czasu automatycznego skanowania

Aplikacje

OXC, OLP, ROADM
Przełącznik długości fali systemu testującego
Przełącznik kanałów systemu czujników optycznych

Specyfikacja

Parametry	Jednostka	Wskaźniki
Typ jednostki		FSW-1x8-MM-FP
Zakres długości fali	nm	800 ~ 1100 nm
Testuj długość fali	nm	850 nm
Strata wtrąceniowa	dB	Typ.≤0,8 dB, maks. ≤1,5 ​​dB
Powtarzalność	dB	≤ 0,02
Utrata zwrotu	dB	≥ 35
Crosstalk	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Moc optyczna	mW	≤ 500
Czas przełączania	SM	≤10 ms (sąsiedni kanał)
Typ włókna	um	9/125
Złącze		FC / PC
Port monitorowania		RJ45 i RS-232
Zasilacz roboczy (Typ wtyczki)	V	AC: 100 ~ 240 (50 / 60Hz)
Pobór energii	W.	＜ 10
temperatura robocza	℃	-10 ～ 60
Rozmiar	mm	1U: 483 x 230 x 45



Stojak o niskich stratach wtrąceniowych 1 × N (N≤16) Optyczny sprzęt przełączający FSW-1X8-U

P.anel, aby wyjaśnić:

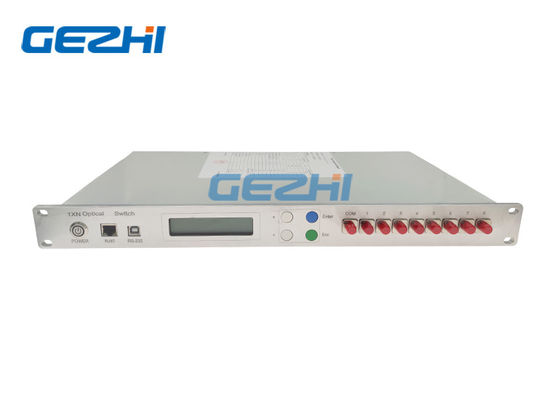

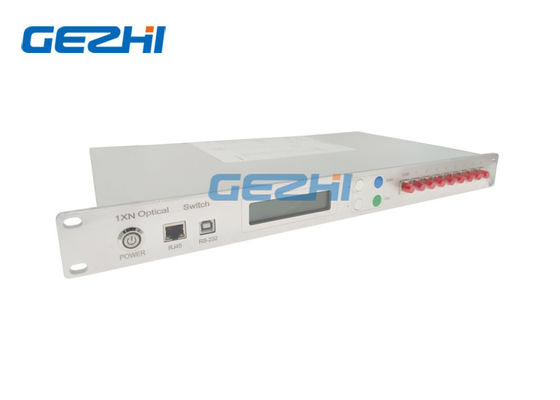

Z przodu Płyta

◆Moc: Główny wyłącznik zasilania

◆RJ45:Interfejs zarządzania siecią komunikacyjną;

◆RS-232:RS- interfejs szeregowy;Interfejs komunikacji szeregowej RS232;

◆LCD:Urządzenia, które wyświetlają informacje bezpośrednio;

◆▲: Klucz do przejścia w górę; ▼: Klucz do przejścia w dół; Wchodzić: Klucz do ustalenia;

Wyjście: Klucz do anulowania;

◆com,1 ~ 8:Interfejs światłowodowy;

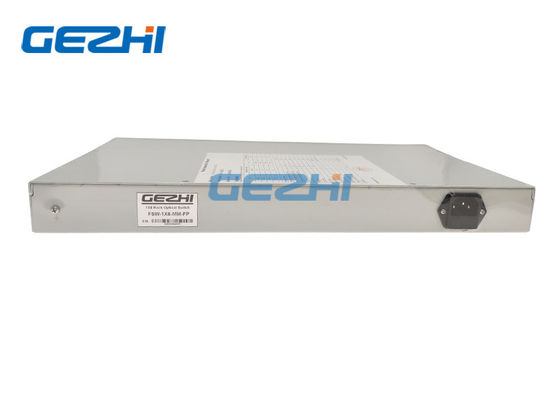

Panel tylny

◆AC:100~ 240V: Interfejs przewodu zasilającego;
