Nazwa produktu: | Moduł przełącznika optycznego 1x2 | Długość fali: | 850nm |
---|---|---|---|
Typ kontroli: | Zatrzask | Rodzaj włókna: | Wielomodowy |
Złącze: | FC / APC | Podanie: | Badania i rozwój |
High Light: | Urządzenie światłowodowe RS232,przełącznik optyczny 1x2,przełączniki optyczne zatrzaskowe 850nm |

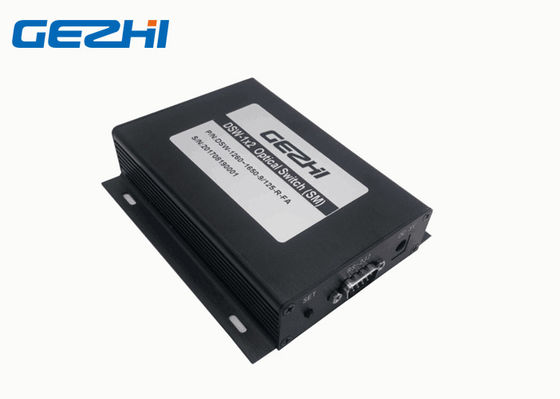

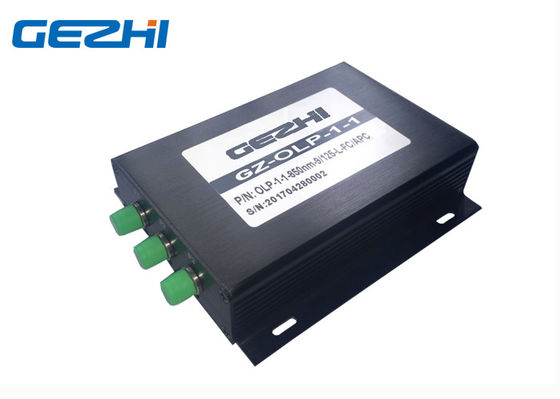

Sterowanie RS-232 1x2 Moduł mechanicznego przełącznika optycznego 850nm Zatrzaskowe przełączniki optyczne
Moduł mechanicznego przełącznika optycznego GEZHI 1x2 jest rodzajem urządzenia sterującego ścieżką światła.Może realizować wielokanałowe przełączanie ścieżki światła światłowodowego.W systemie transmisji światłowodów służy do wielokanałowego monitorowania światłowodów, wyboru wielu źródeł / detektorów światła, ochrony ścieżki światłowodu itp. Poza tym jest również stosowany w systemie testowania światłowodów do testowania światłowodów i powiązanych komponentów, zewnętrzny test kabli i wielopunktowy system monitorowania czujników optycznych.
Moduł sterowany jest za pomocą przycisków i interfejsu RS-232, a tor optyczny modułu można wybrać za pomocą oprogramowania komputera hosta.
cechy
Aplikacje
router długości fali
Monitorowanie sieci optycznej
Rekonfigurowalne multipleksery add / drop
Wcześniejsze
Specyfikacja
Parametry |
GZ-DSW-1x2 | ||
Zakres długości fali | nm | 532 ~ 1064 nm | 1260 ~ 1650 |
Długość robocza | nm | 532/650/780/850/980 nm | 1310/1490/1550/1625 nm |
Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,6 Maks .: 0,8 |
Utrata zwrotu | dB | MM≥30 SM≥50 | |
Crosstalk | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0,05 | |
WDL | dB | ≤0,25 | |
TDL | dB | ≤0,25 | |
Powtarzalność | dB | ≤ ± 0,02 | |
Zasilacz | v | 5 V / 500 mA | |
Tryb sterowania | / | Przycisk, RS232 | |
Dożywotni | czasy | ≥107 | |
Czas przełączania | SM | ≤8 | |
Moc transmisji | mW | ≤500 | |
temperatura robocza | ℃ | -20 ~ + 70 | |
Temperatura przechowywania | ℃ | -40 ~ + 85 | |
Waga | sol | 16 | |
Wymiar | mm | (Dł.) 104,0 × (szer.) 120,0 × (wys.) 28 |
Uwaga: dostosowywanie jest dostępne.
Schemat panelu
Droga optyczna
Status pierwszy | Status drugi |
|
Informacje o zamówieniu przełącznika optycznego 1x2
GZ-DSW-1x2-x-xx-xx-xx
Tryb |
Długość fali |
Model sterowania |
Typ włókna |
Złącze |
S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
FP= FC / PC FA= FC / APC X: Inni |
