| Brand Name: | GEZHI or OEM |
| Numer modelu: | FSW-16-1 × 2-U |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

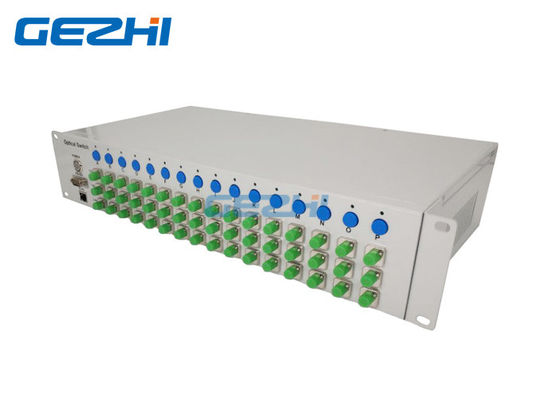

Stołowy przełącznik optyczny 16-1 × 2, montowany w szafie, 16 par przełączników światłowodowych 1x2
Sprzęt do przełączania optycznego 16-1 × 2 firmy GEZHI montowany w stojaku 16 par przełączników światłowodowych 1x2 jest rodzajem urządzenia sterującego ścieżką światła.odtwarza ścieżkę światła kontrolnego i przekształca ścieżkę światła.Stacjonarny przełącznik optyczny 16-1X2-U składa się z 16 par synchronicznych przełączników 1x2 kombinacji ścieżki światła mechanicznego przełącznika optycznego, przełącznik sterowania ścieżką światła przełącznika optycznego może być 16 przyciskami na panelu sterowania, również może przez RS krótkiego zasięgu - Tryb komunikacji portu szeregowego 232 lub zdalna komunikacja Ethernet RJ45 poprzez wysyłanie sterowanej programowo ścieżki światła przełącznika, stan urządzenia ścieżki światła przez zielone światło i czerwone światło pokazuje ścieżkę światła.
cechy
Niskie straty wtrąceniowe, szybkie przełączanie
SerialNet, wysoka niezawodność, wysoka stabilność
Przejrzysty sygnał transmisji.Wysoka stabilność i niezawodność.
Panel wyświetlacza LED.Wyświetlacz wizualny, wygodna obsługa.
Sterowanie RS232 i zdalne zarządzanie przez Ethernet
Aplikacje
FITL
Pomiar automatyczny
System monitorowania i konserwacji kabli
Zdalne monitorowanie sieci optycznej
Specyfikacja
| Parametry | Jednostka | Wskaźniki |
| Nr kanału | 16-1X2-U | |
| Zakres długości fali | nm | 1260 ~ 1650 nm |
| Strata wtrąceniowa | dB | Typ.≤0,8 dB, maks. ≤1,5 dB |
| Powtarzalność | dB | ≤ ± 0,02 |
| Utrata zwrotu | dB | ≥ 50 |
| Crosstalk | dB | ≥ 55 |
| WDL | dB | ≤ 0,25 |
| PDL | dB | ≤ 0,05 |
| Moc optyczna | mW | ≤ 500 |
| Czas przełączania | SM | ≤10 ms (sąsiedni kanał) |
| Typ włókna | um | SM 9/125 |
| Złącze | FC / APC | |
| Port monitorowania | RJ45 i RS-232 | |
| Zasilacz roboczy | V |
AC: 100 ~ 240 (50 / 60Hz) |
| Pobór energii | W | ＜ 10 |
| temperatura robocza | ℃ | -10 ～ 60 |
| Rozmiar | mm | 2U: 483 x 250 x 89 |

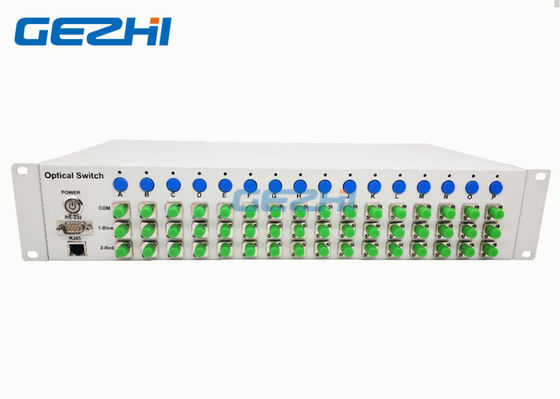

Panel do wyjaśnienia:
POWER: wyłącznik zasilania urządzenia
RS232: Szeregowy interfejs komunikacyjny
RJ45: interfejs komunikacyjny Ethernet
A ~ P: Przyciski sterowania przełącznikiem optycznym i lampki wyświetlacza
COM: Publiczny koniec ścieżki optycznej
1-niebieski: wyjście optyczne 1 (gaśnie wyświetlacz LED)
2-czerwony: wyjście optyczne 2 (podświetlenie wyświetlacza LED włączone)

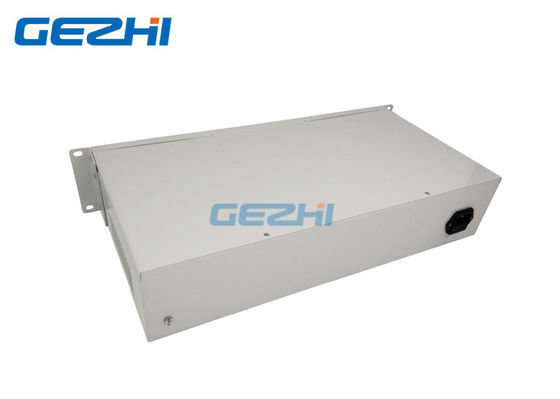

Panel tylny
AC: 85 ~ 265 V: interfejs zasilania AC
Ustawienia domyślne
● RS-232: szybkość transmisji: 9600;Bity danych: 8 bitów;Bit stopu: 1 bit;Bit parzystości: BRAK;
● RJ45: IP: 192.168.1.100;PORT: 5000;TCP / IP: Serwer TCP i UDP
(Port stały: 18888)
wideo
|
|
