| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-28-D1X2-U |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

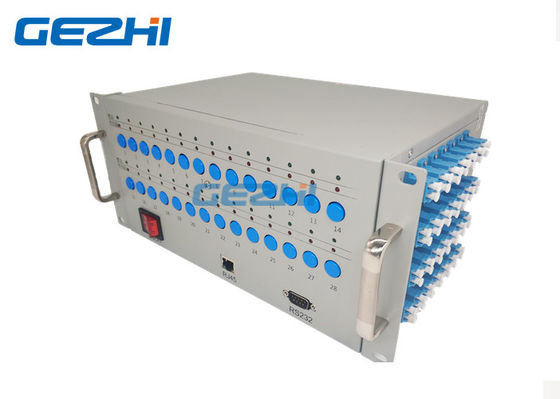

28 * Podwójny optyczny przełącznik 1x2 28 sztuk 2x4 Opto-mechaniczne przełączniki
GZ-28-D1X2-U firmy GEZHI składa się z 28 elementów Dual 1x2mechaniczne przełączniki optyczne, któresynchronicznie przełączają ścieżkę optyczną.Przełącznik optyczny to urządzenie sterujące ścieżką światła, które pełni rolę kontrolowania ścieżki optycznej i przekształcania ścieżki optycznej.Pliksterowanie przełączaniemOptyczny Przełączniki droga Światłamoże być 48 przyciskiem na panelu sterowania, może również poprzez komunikację krótkiego zasięgu portu szeregowego RS-232 lub zdalną komunikację Ethernet RJ45 poprzez wysłanie sterowanego programowo polecenia sterującego przełącznikiem toru świetlnego, stanu sprzętu toru świetlnego przez zielone światło i Czerwone światło pokazuje ścieżkę światła.
cechy
Niskie straty wtrąceniowe, szybkie przełączanie
28 sztuk niezależny przycisk sterujący, łatwa obsługa
Dwa różne kolory diod LED wskazują stan ścieżki optycznej
Sterowanie RS232 i zdalne zarządzanie RJ45 Ethernet
Aplikacje
Pomiar automatyczny
Zdalne monitorowanie sieci optycznej
FITL
System monitorowania i konserwacji kabli
Specyfikacja
| Parametry | Jednostka | Wskaźniki |
| Typ jednostki | GZ-28-D1X2-U | |
| Zakres długości fali | nm |
850 ± 40 lub 1260 ~ 1650nm |
| Testuj długość fali | nm |
850nm lub 1310 / 1550nm |
| Strata wtrąceniowa | dB | Typ.≤1,0 dB, maks. ≤1,5 dB |
| Powtarzalność | dB | ≤ 0,02 |
| Utrata zwrotu | dB |
MM≥30 SM≥55 |
| Crosstalk | dB |
MM≥35SM≥ 70 |
| WDL | dB | ≤ 0,25 |
| PDL | dB | ≤ 0,05 |
| Moc optyczna | mW | ≤ 500 |
| Czas przełączania | SM | ≤10 ms (sąsiedni kanał) |
| Typ włókna | um | 9/125 |
| Złącze | LC / UPC | |
| Port monitorowania | RJ45 i RS-232 | |
|
Zasilacz roboczy |
V |
AC: 100 ~ 240 (50 / 60Hz) |
| Pobór energii | W | ＜ 10 |
| temperatura robocza | ℃ | -10 ～ 60 |
| Rozmiar | mm | 270x190x135 |
28 * Podwójny optyczny przełącznik 1x2 28 sztuk 2x4 Opto-mechaniczne przełączniki

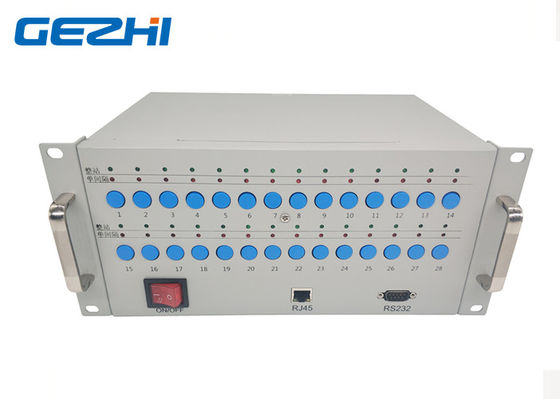

Przedni panel
◆WŁ. / WYŁ .: AC-220V wyłącznik zasilania;
◆RJ45:Interfejs zarządzania siecią komunikacyjną;
◆RS-232: RS- interfejs szeregowy, szeregowy interfejs komunikacyjny RS232 do informacji o danych monitorowania urządzenia .;
◆ 1 ~ 28 przycisków: Sterowanie przyciskiem 28 sztuk przełącznika optycznego D1x2
◆ LED:Dwa różne kolory diod LED wskazują stan ścieżki optycznej
Panel z prawej strony

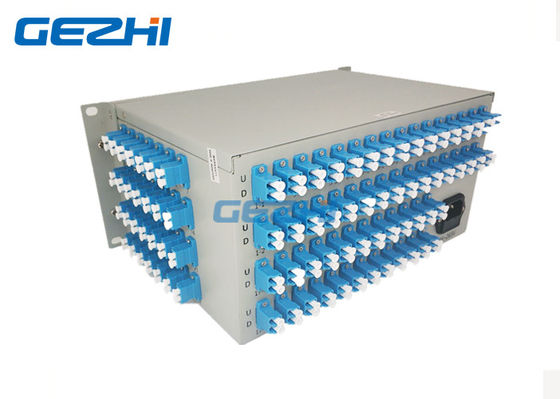

Panel tylny
◆AC: 85 ~ 265 V: Interfejs zasilania AC-220V
◆1 ~ 28 to port wejściowy,Wyjścia 1-1 ~ 28-1 i 1-2 ~ 28-2:
gdy urządzenie włącza się początkowo, stan ścieżki optycznej wynosi 1 ~ 28 do 1-2 ~ 28-2 rzędu U, 1 ~ 28 do 1-2 ~ 28-2 rzędu D pokaże czerwoną diodę LED,
po naciśnięciu przycisku i wyświetleniu zielonego, stan ścieżki optycznej wynosi od 1 ~ 28 do 1-1 ~ 28-1 rzędu U, 1 ~ 28 do 1-1 ~ 28-1 rzędu D.
