Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | światłowodowy przełącznik obejściowy | Kanał: | D2x2 (4x4) |
|---|---|---|---|
| Długość fali: | 1310 i 1550 nm | Typ kontroli: | Zatrzask |
| Złącze: | LC / UPC | Podanie: | Integracja modułu i systemu |
| High Light: | Przełącznik obejścia światłowodowego 4x4,moduł przełącznika obejścia zatrzaskowego,przełącznik optyczny z zatrzaskiem 1550nm |
||

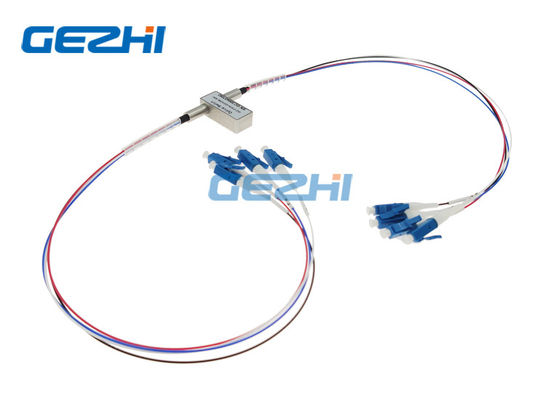

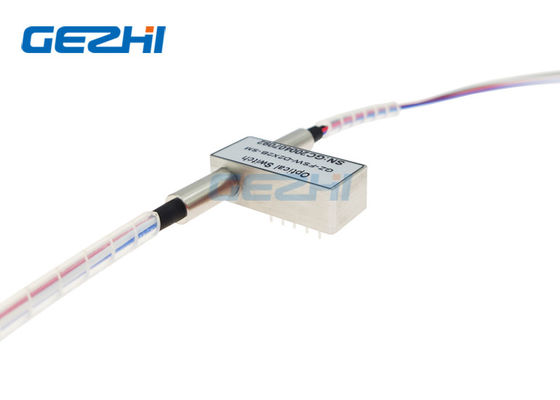

Podwójne światłowodowe przełączniki optyczne 2x2B mini wyłącznik światłowodowy 4x4
Podwójny 2x2B GEZHI jest przeznaczony do stosowania w przyrządach pomiarowych i światłowodowe sieci komunikacyjne.Jest wyposażony w 4 wejścia i 4 wyjścia.Ten światłowodowy przełącznik obejściowy mini 4x4 jest osiągany za pomocą konfiguracji opto-mechanicznej i aktywowany za pomocą elektrycznego sygnału sterującego.Ta zaawansowana konstrukcja przełączników światłowodowych GEZHI Dual 2x2B oferuje niespotykaną wysoką stabilność, a także niezrównany niski koszt.
cechy
Bardzo stabilny i niezawodny
Krótki czas przełączania
Kompaktowa konstrukcja, miniaturowy rozmiar
Niskie straty wtrąceniowe
Szeroki operacyjny zakres długości fal
Bezpieczne zatrzaskiwanie i niezatrzaskiwanie
Tryb pojedynczy lub tryb wielomodowy opcjonalnie
Aplikacje
Monitor systemu
Konfigurowalny OADM
Miejska Sieć Komputerowa
Badania i rozwój w laboratorium
Specyfikacja
| Parametry | Jednostka | GZ-FSW-D2 × 2B | |
| Zakres długości fali | nm | 670 ~ 980 | 1260 ~ 1650 |
| Długość fali operacyjnej | nm | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,6 Maks .: 1,0 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥30 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
| Zasilacz | v | 3.0 lub 5.0 | |
| Dożywotni | czasy | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20 ~ + 70 | |
| Temperatura przechowywania | ℃ | -40 ~ + 85 | |
| Waga | sol | 16 | |
| Wymiar | mm | (L) 27,0 × (W) 12,6 × (H) 8,0 (± 0,2 mm) dostępne jest dostosowanie. | |
Szczegóły zamówienia
GZ-FSW-D2x2B-x-xx-xxx-xx-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |

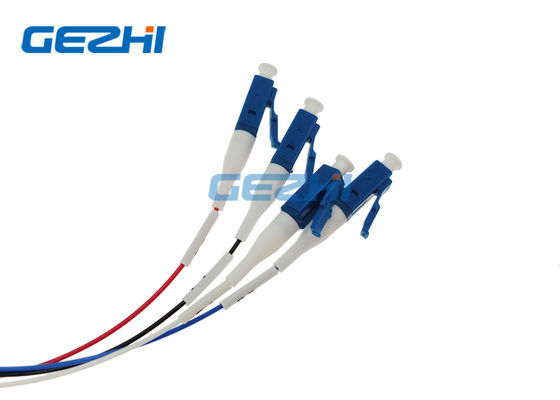

0 = brak 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / szt 8 = LC / APC |

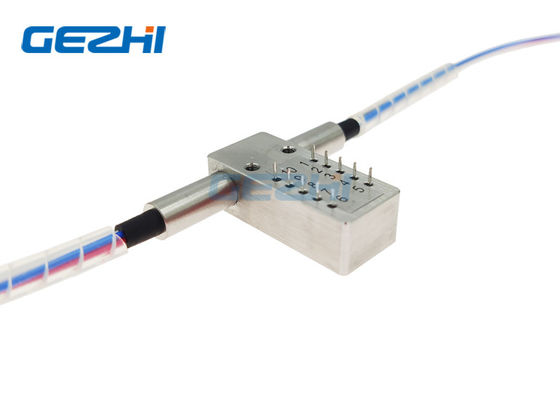

Piny
| Model sterowania | Ścieżka optyczna | Napęd elektryczny | Czujnik stanu | ||||||
| D2 × 2B | Lekki Pin | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Bez zatrzasku | P1-P3 P1'-P3 ' | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
|
P1-P4, P1'-P4 ' P3-P2, P3'-P2 ' |
V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
Elektryczny
| Specyfikacje | Napięcie | obecny | Odporność |
| Zatrzask 5V | 4,5 ~ 5,5 | 36 ~ 44 mA | 125Ω |
| 5V niezatrzaskowy | 4,5 ~ 5,5 | 26 ~ 32 mA | 175Ω |
| Zatrzask 3V | 2,7 ~ 3,3 | 54 ~ 66 mA | 50Ω |
| 3V niezatrzaskowe | 2,7 ~ 3,3 | 39 ~ 47 mA | 70Ω |
Zdjęcie pakietu
