Długość fali: | 1260 ~ 1650 nm | Typ kontroli: | Nie zatrzaśnięty |
---|---|---|---|
Zasilacz: | 5v | Złącze: | FC / APC |
Nazwa produktu: | Przełączniki światłowodowe | funkcje: | Dwukierunkowy Niskie zniekształcenia optyczne |
Podkreślić: | Przełączniki optyczne 1x8,mechaniczne przełączniki optyczne 1650nm,dwukierunkowe przełączniki optyczne |

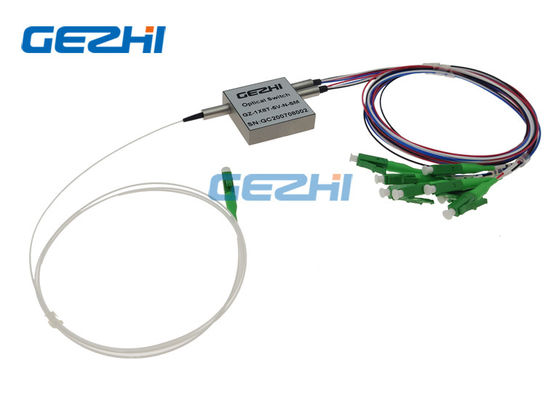

Mini 1x8 Mechaniczne przełączniki światłowodowe Niezatrzaskowy przełącznik optyczny
GEZHI 'Mini 1 × 8 mechaniczny przełącznik światłowodowy (przełącznik optyczny 1 × 8) obsługuje wszystkie długości fal przy 1260nm ~ 1650nm lub 850nm Długość fali wielomodowej, jego mini typ o rozmiarze 35x35x9mm.oferuje niskie straty wtrąceniowe, bardzo wysoką niezawodność, dużą prędkość przełączania oraz dwukierunkową wydajność.Przełączniki optyczne są szeroko stosowane w ochronie, sieci optycznej, ochronie nadajników i odbiorników, systemach testowania sieci i oprzyrządowaniu.
cechy
Krótki czas przełączania
Dwukierunkowy Niskie zniekształcenia optyczne
Kompaktowa konstrukcja, miniaturowy rozmiar
Niskie przenikanie, niskie straty wtrąceniowe
Szeroki operacyjny zakres długości fal
Aplikacje
Monitorowanie systemu
Badania i rozwój w laboratorium
Ochrona i przywracanie sieci
Miejska Sieć Komputerowa
Oprzyrządowanie, testowanie i pomiary
Specyfikacja
Mini 1 × 8OptycznyPrzełącznik | Jednostka | Typowy |
Operacja Wavelength | nm | 850nm lub 1260 ~ 1650nm |
Strata wtrąceniowa | dB | <1,0 (MM),<1,2 (SM) |
Strata zależna od długości fali | dB | <0,25 (MM),<0,30 (SM) |
Strata zależna od polaryzacji | dB | <0,1 |
Utrata zwrotu | dB | MM:> 35, SM:> 55 |
Cross Talk | dB | MM:> 40, SM:> 55 |
Czas przełączania | SM | Typowo: 4 Maks .: 10 |
Powtarzalność | dB | <± 0,02 |
Trwałość | Cykle | > 10 milionów |
Typ przełączania | Z zatrzaskiem / bez zatrzasku | |
Obsługa mocy optycznej | mW | <500mW |
Napięcie robocze | VDC | 3 V lub 5 V. |
temperatura robocza | ℃ | 0 ~ + 70 |
Temperatura przechowywania | ℃ | -40 ~ + 85 |
Typ włókna | / | Światłowód SM / MM |
Wymiar paczki | mm | 35 dł. X 35 szer. X 9 wys |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.
Elektryczny
Specyfikacje | Napięcie | obecny | Odporność |
Zatrzask 5V | 4,5 ~ 5,5 V. | 22,2 (± 10%) mA | 202,5 (± 10%) Ω |
5V niezatrzaskowe | 4,5 ~ 5,5 V. | 31 (± 10%) mA | 145 (± 10%) Ω |
Zatrzask 3V | 2,7 ~ 3,3 V. | 33,3 (± 10%) mA | 90 (± 10%) Ω |
3V niezatrzaskowy | 2,7 ~ 3,3 V. | 46,7 (± 10%) mA | 64,2 (± 10%) Ω |
Informacje dotyczące zamawiania
GZ-FSW-1x8T-x-xx-xx-xx-xx-x
X | XX | X | X | XX | XX | X |
Tryb | Długość fali | Typ napięcia | Model sterowania | Średnica włókna | Długość włókna | Złącze |
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5 / 125 |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
25 = 250um 90 = 900um |
05 = 0,5 m 10 = 1,0 m X = inne |
0 = brak 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / szt 8 = LC / APC X = inne |
Piny
Wymiar
