| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełącznik optyczny D1x2 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

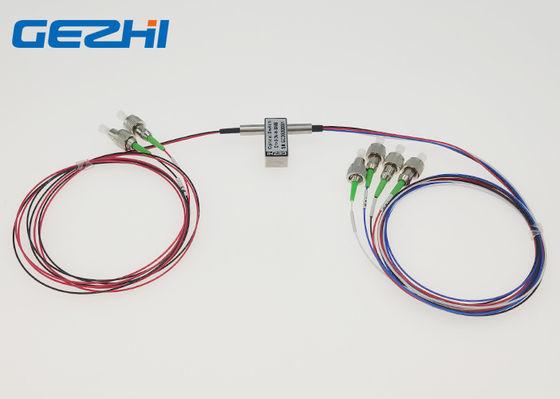

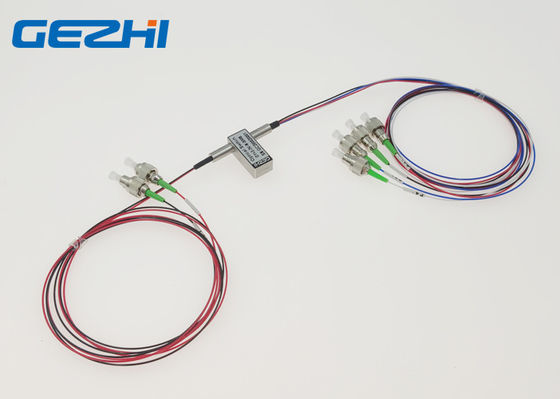

Podwójny przełącznik optyczny 1x2 Przełączniki światłowodowe 2x4 1310 i 1550nm 1 metr FC / APC
Przełączniki światłowodowe GEZHI Dual 1x2 / 2x4 konfigurowane przez sześć włókien i dwa stany.Łączy się ze złączem FC / APC i niezatrzaskowym napięciem 3 V, z możliwością montażu na PCB.Przełączniki światłowodowe GEZHI Dual 1x2 / 2x4 łączą kanały optyczne, przekierowując przychodzący sygnał optyczny do wybranego włókna wyjściowego.Przełącznik optyczny 2x2 znajduje zastosowanie w pracach badawczo-rozwojowych w laboratorium, sieci metropolitalnej i konfigurowalnym OADM.
cechy
Wysoka stabilność, wysoka niezawodność
Niskie straty wtrąceniowe
Szeroki zakres długości fal
Nie zawiera epoksydów na ścieżce optycznej
Aplikacje
Badania i rozwój w laboratorium
MAN (Metropolitan Area Network)
Monitorowanie systemu
Konfigurowalny OADM
Specyfikacja
| Model | Jednostka | GZ-FSW-D1x2 | |
| Długość fali operacyjnej | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| długość fali | nm | 850 i 1300 | 1310 i 1550 |
| Utrata wtrąceniowa | dB | Typ: 0,7 Maks .: 1,0 | |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Rozmowa krzyżowa | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
| Napięcie | v | 3,0 lub 5,0 ± 0,5 | |
| Żywotność | Czas | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc ciągła | mW | ≤500 | |
| Temperatura robocza | ℃ | -20 ～ + 70 | |
| Temperatura przechowywania | ℃ | -40 ～ + 85 | |
| Rozmiar | mm | 27,0 × 12 × 8,2 | |
| Uwaga: 1 W zakresie temperatury roboczej i SOP.2 Z wyłączeniem złączy. | |||
Dostosowywanie jest dostępne.
Droga optyczna
Piny
| Rodzaj | Stan | Definicja pinów | Moc | Monitorowanie stanu | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Bez zatrzasku | ZA | P1-P3 ', P2-P4' | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
| b | P1-P1 ', P2-P2' | V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
| Zatrzaskowy | ZA | P1-P3 ', P2-P4' | - | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
| b | P1-P1 ', P2-P2' | V + | GND | - | - | otwarty | Blisko | Blisko | otwarty | |
Informacje o zamówieniu podwójnego przełącznika optycznego 1x2
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
|
S = SM |
85 = 850nm |
3 = 3V |
L = zatrzaskowy |
5 = 50/125 |
25 = 250um |
1 = 1m |
00 = brak |
wideo
|
|
