| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FSW-1x32 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |
1x32 Przełączniki optyczne silnika krokowego Dwukierunkowy przełącznik optyczno-mechaniczny
Opto-mechaniczne przełączniki GEZHI 1x32 wykorzystują silnik krokowy o wysokiej rozdzielczości do niezawodnego i powtarzalnego łączenia włókien ze sobą.Ponadto przełączniki optyczne silnika krokowego 1x32 są dwukierunkowe i mogą być używane w kierunku 1xN lub Nx1.Może realizować wielokanałowe przełączanie ścieżki światła światłowodowego.Przełączniki optyczne silnika krokowego 1x32 Dwukierunkowy przełącznik optyczno-mechaniczny ma konstrukcję modułową z funkcją samokontroli awarii obwodu napędu.Służy do wyboru wielu źródeł światła / detektorów, wielokanałowego monitorowania światłowodów i ochrony ścieżki światłowodu itp. W systemie transmisji światłowodów.
cechy
Niskie straty i wysoka niezawodność
Modułowa konstrukcja
Interfejs równoległy (TTL)
Funkcja samokontroli awarii obwodu napędu
Aplikacje
Sieć pierścieniowa
Wiele źródeł światła
Wybór detektora
Testowanie światłowodu, komponentu optycznego
Ochrona ścieżki światłowodu
Zdalny monitoring w sieci optycznej
Specyfikacja
| Parametr | Wartości parametrów |
| Model | GZ-FSW-1X32 |
| Strata wtrąceniowa | ≤0,8 dB |
| Zakres długości fali | 1260 ~ 1650 nm |
| Testuj długość fali | 1310/1550 nm |
| Typ włókna | SM, 9 / 125um (SMF-28) |
| Utrata zwrotu | ≥50 dB |
| Crosstalk | ≥ 70 dB |
| PDL | ≤0,05 dB |
| WDL | ≤0,25 dB |
| TDL | ≤0,25 dB |
| Powtarzalność | ≤0,02 dB |
| Dożywotni | > 107 |
| Czas przełączania | ≤8 ms (sąsiedni kanał) |
| Moc optyczna | ≤500 mW |
| Złącze | FC / PC |
| Tryb sterowania | TTL |
| Zasilacz roboczy | 5 V / 500 mA |
| Produkt Sze | 135 x 64 x 46 |
| temperatura robocza | -20 ℃ do +70 ℃ |
| temperatura robocza | -40 ℃ do +85 ℃ |
Uwaga: 1. Dostosowywanie jest dostępne.
Przełączniki optyczne silników krokowych 1x32 firmy GEZHI to technologia bezpośredniego przełączania między światłowodami, która działa poprzez fizyczne skierowanie jednego włókna na drugie.Osiąga się to poprzez wykorzystanie silnika krokowego o wysokiej rozdzielczości, który precyzyjnie obraca i kieruje wspólne włókno (światłowody) do wybranych światłowodów wyjściowych.
Specyfikacje pinów
| Złącze męskie DB-15 | |||
| Nr pinu | I / O | Sygnał | Opis |
| 2 | Wejście | D0 |
D0 ~ D5 to wybór kanału Bit0 ~ Bit5, D0 to stan niski, D5 to stan wysoki |
| 3 | Wejście | D1 | |
| 4 | Wejście | D2 | |
| 5 | Wejście | D3 | |
| 6 | Wejście | D4 | |
|
11 |
Wejście |
RESETOWANIE |
TTL, resetowanie niskiego poziomu do kanału 0. Wysoki poziom oznacza, że bity wyboru kanału są skuteczne. |
| 7 | Na zewnątrz | GOTOWY | TTL, Ready (High = Not ready, Low = Ready) |
| 8 | Na zewnątrz | BŁĄD | TTL, błąd LUB awaria, (wysoki = błąd, niski = brak błędu) |
| 1,9 | Moc | GND | Ziemia |
| 12 | Moc | VCC1 | Zasilanie silnika 5,0 ± 5% VDC (maks. 500 mA) |
| 15 | Moc | VCC2 | Zasilacz obwodu 5,0 ± 5% VDC (maks. 50 mA) |
| 4,6,7,8,10,13,14 | NC | NC | Luka w zatrudnieniu |

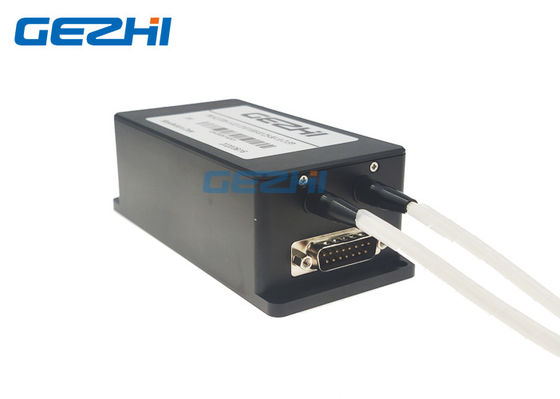

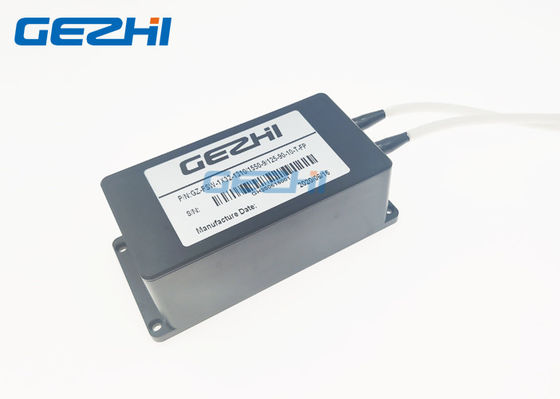

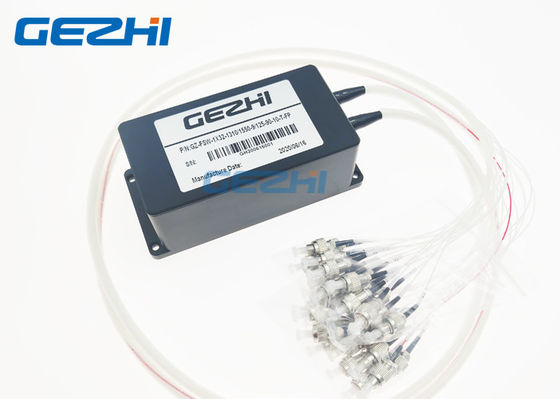

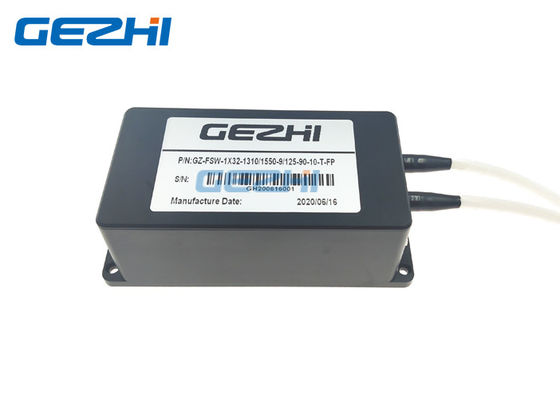

Obraz przełącznika optycznego 1x32
|
