Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | CWDM z pojedynczym włóknem | Nr kanału: | 1x18 |
|---|---|---|---|
| Długość fali: | 1270 ~ 1610 | Rodzaj linii: | Mux |
| Złącze: | COM-SC / UPC, OTH: LC / PC | Podanie: | Telekomunikacja |
| High Light: | 18-kanałowy pojedynczy światłowód CWDM,multiplekser BIDI CWDM,1610nm światłowód CWDM |
||

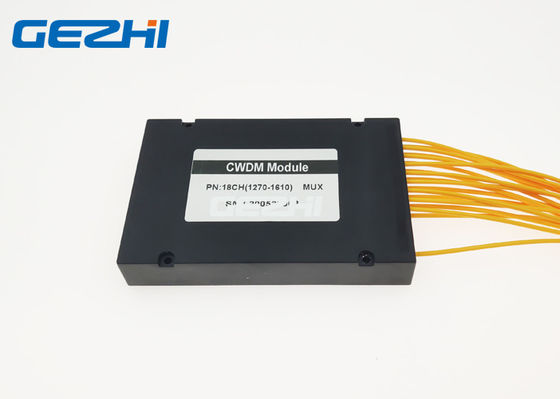

18-kanałowy moduł CWDM Mux Demux 1270 ~ 1610nm niska strata BIDI CWDM
GEZHI 18CH niskostratny BIDI CWDM oparty na technologii dielektrycznego filtra cienkowarstwowego, który został zaprojektowany do integracji w tanich sieciach dostępowych i metropolitalnych.GEZHI 18CH CWDM to multiplekser optyczny, który może multipleksować do 18 źródeł CWDM na jednym włóknie światłowodowym z zaledwie 3,5 dB straty na łączu.Jego opakowanie zawiera 120 * 80 * 18 mm pudełko ABS z luźną rurką 900um, 1 metr, złącze COM-SC / UPC, inne wyjście ze złączem LC / UPC.18-kanałowy filtr CWDM ma wysoką izolację kanałów i dlatego może być używany w systemie dwukierunkowym.Moduł może być używany jako multiplekser lub demultiplekser i wykorzystuje pojedyncze gniazdo w ramce lub może być używany samodzielnie w N-boxie.
cechy
Utrata wtrącenia łącza 3,5 dB
18 kanałów na włókno
Dwukierunkowy
Może być używany jako multiplekser lub de-multiplekser
Może być używany samodzielnie w N-boxie
Aplikacje
Ciemne sieci światłowodowe
Sieci transmisji
Optyczne sieci wideo
Produkcja eventowa
WcześniejszeSieci CWDM
Specyfikacja
|
Parametr |
Jednostka |
18-kanałowy CWDM | ||
| Mux | Demux | |||
| Długość fali kanału | nm |
1270 ~ 1610 nm |
||
|
Środkowa długość fali |
nm | ± 0,5 | ||
| Odstępy między kanałami | nm | 20 | ||
|
Kanał Passband |
nm | > 14 | ||
| Maksymalna strata wtrąceniowa | dB | <5.5 lub<3,5 z pomijaniem | <5,5 lub <3,5 z pomijaniem | |
| Kanał Ripple | dB | 0.3 | ||
|
Izolacja |
Sąsiadujący | dB | > 30 | |
| Nie sąsiadujące | dB | > 40 | ||
|
Temperatura utraty bezwładności |
dB / ℃ |
<0,005 |
||
|
Temperatura długości fali |
nm / ℃ |
<0,002 | ||
|
Zależne od polaryzacji |
dB | <0,1 | ||
|
Tryb polaryzacji |
dB | <0,1 | ||
| Kierunkowość | dB | > 50 | ||
| Utrata zwrotu | dB | > 45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura działania | ℃ | -5 ~ + 75 | ||
| Temperatura przechowywania | ℃ | -40 ~ 85 | ||
| Wymiar paczki | mm | L120x80x18 | ||
Uwaga: 1. Dostosowywanie jest dostępne.
2. Specyfikowany ze złączem
Informacje dotyczące zamawiania
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Liczba kanałów | Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Wynik złącze |
|||||||
| CWDM | 01 = 1 kanał 02 = 2 kanały 03 = 3 kanały 04 = 4 kanały ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = LGX Box 3 = 19 ″ 1U rack X = inne |
00 = brak 09 = 900um Luźna rurka 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m ...... |

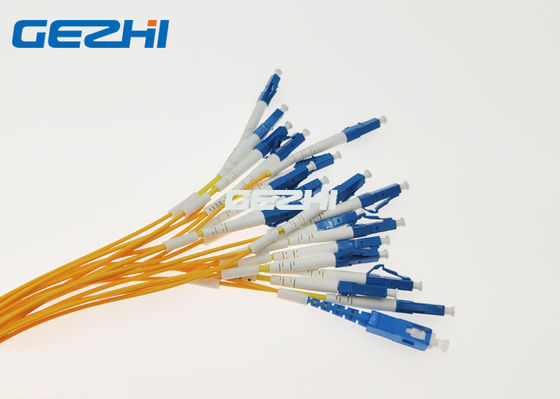

0 = brak LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = dostosowane |
0 = brak |
Filtruj kaskadowo

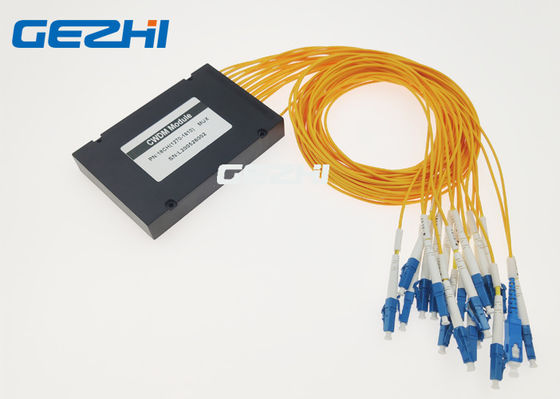

Pakiet 18-kanałowy BIDI CWDM

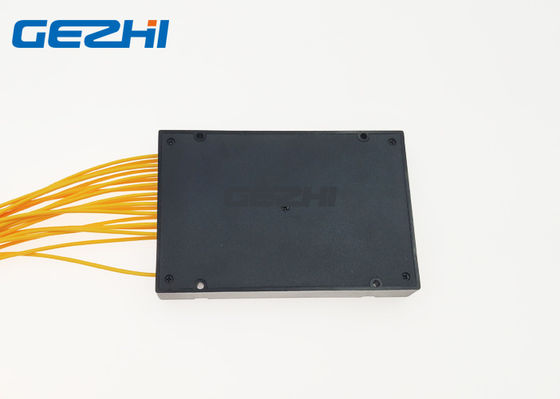

Moduł 18-kanałowy BIDI CWDM
