| Nazwa produktu: | CWDM Mux | Nr kanału: | 12CH |
|---|---|---|---|
| Długość fali: | 1271 ~ 1511 | Rodzaj linii: | Mux |
| Złącze: | LC / UPC | Podanie: | Wzmacniacz światłowodowy |
| High Light: | 1571nm światłowód CWDM,12-kanałowy moduł CWDM,sprzęt 12-kanałowy CWDM |
||

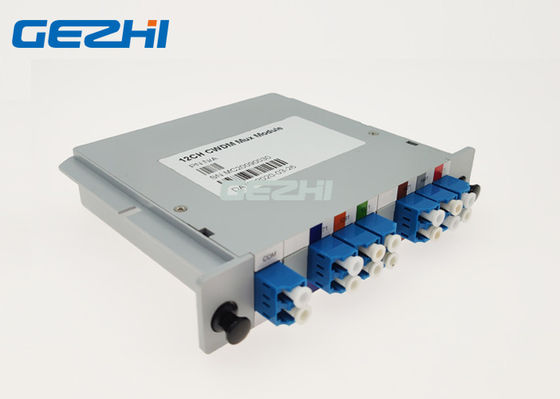

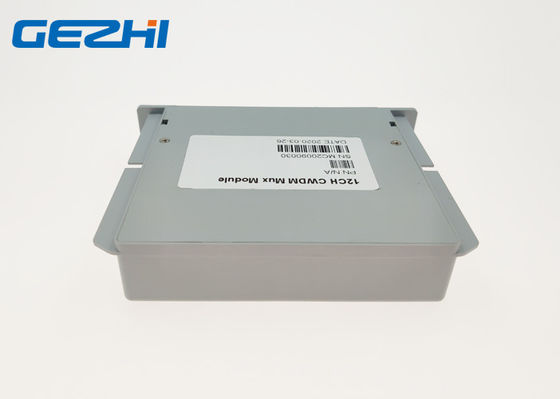

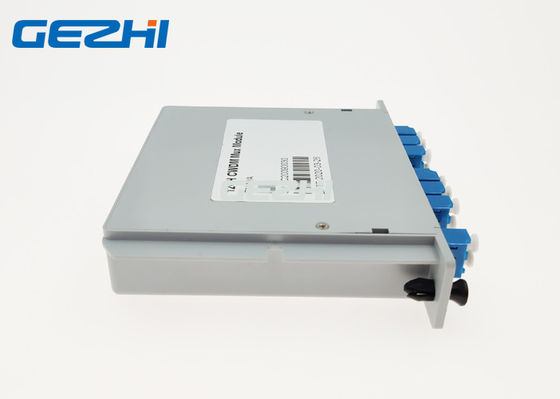

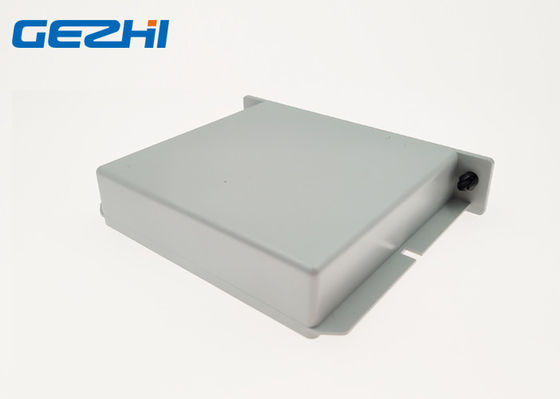

Wstaw typ 12-kanałowy moduł CWDM Mux 1271 ~ 1571nm
GEZHI 12-kanałowy moduł CWDM Mux oparty na technologii filtra cienkowarstwowego dielektrycznego, który z wkładką typu ABS box łączy się za pomocą adaptera LC / UPC.Długość fali 12-kanałowego modułu CWDM Mux GEZHI wynosi od 1271nm do 1571nm, transmisja na pojedynczym włóknie światłowodowym z tylko stratą wtrąceniową łącza 3 dB.Moduł 12-kanałowy CWDM Mux typu insert ma wysoką izolację kanałów i dlatego może być stosowany w systemie dwukierunkowym.Moduł może być używany jako multiplekser lub de-multiplekser.
cechy
Niskie straty wtrąceniowe
12 kanałów na włókno
Dwukierunkowy
Może być włożony do sprzętu do montażu w szafie 3U
Może być używany jako multiplekser lub de-multiplekser
Aplikacje
Optyczne sieci wideo
Aplikacja komórkowa
Produkcja eventowa
Monitorowanie linii
Ciemne sieci światłowodowe
WcześniejszeSieci CWDM
Sieci transmisji
Specyfikacja
|
Parametr |
Jednostka |
Moduł 1x12 CWDM | ||
| Mux | Demux | |||
| Długość fali kanału | nm |
1271 ~ 1571 nm |
||
|
Środkowa długość fali |
nm | ± 0,5 | ||
| Odstępy między kanałami | nm | 20 | ||
|
Kanał Passband |
nm | > 14 | ||
| Maksymalna strata wtrąceniowa | dB | <3.0 | <3.0 | |
| Kanał Ripple | dB | 0.3 | ||
|
Izolacja |
Sąsiadujący | dB | > 30 | |
| Nie sąsiadujące | dB | > 40 | ||
|
Temperatura utraty bezwładności |
dB / ℃ |
<0,005 |
||
|
Temperatura długości fali |
nm / ℃ |
<0,002 | ||
|
Zależne od polaryzacji |
dB | <0,1 | ||
|
Tryb polaryzacji |
dB | <0,1 | ||
| Kierunkowość | dB | > 50 | ||
| Utrata zwrotu | dB | > 45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura działania | ℃ | -5 ~ + 75 | ||
| Temperatura przechowywania | ℃ | -40 ~ 85 | ||
| Wymiar paczki | mm | L130x100x125 | ||
Uwaga: 1. Dostosowywanie jest dostępne.
2. Specyfikowany ze złączem
Informacje dotyczące zamawiania
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Liczba kanałów | Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Wynik złącze |
|||||||
| CWDM | 01 = 1 kanał 02 = 2 kanały 03 = 3 kanały 04 = 4 kanały ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = LGX Box 3 = 19 ″ 1U rack X = inne |
00 = brak 09 = 900um Luźna rurka 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m ...... |
0 = brak LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = dostosowane |
0 = brak |
Filtruj kaskadowo
Wstaw moduł Mux typu 12CH CWDM
