| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-1x1-13/15 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T/T, Western Union |

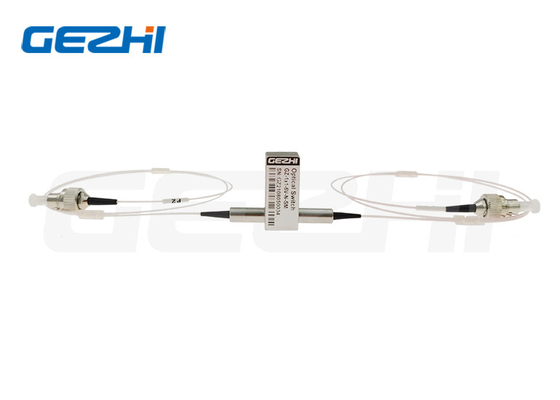

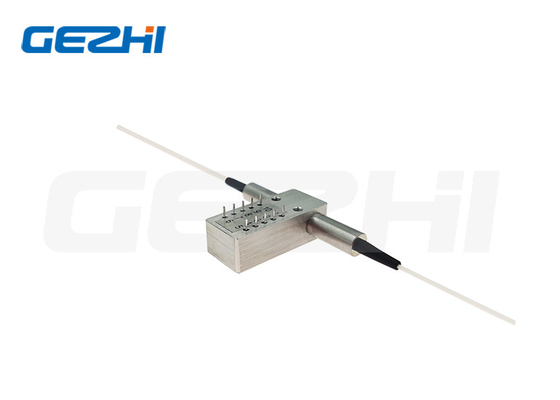

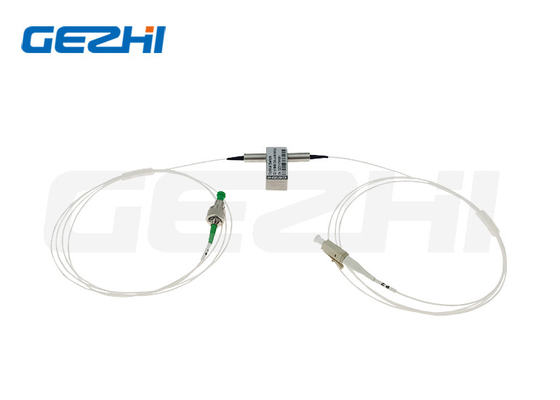

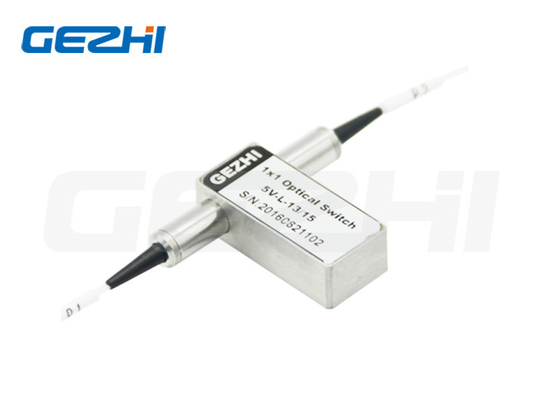

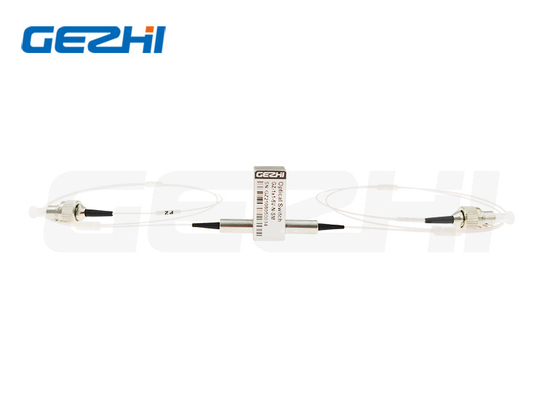

Zblokowany mechaniczny przełącznik optyczny 1310nm LC UPC APC 3V 5V 500mW
1x1 przełączniki optyczne
Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch łączy kanały optyczne poprzez przekierowywanie 1 sygnału optycznego do 1 włókna wyjściowego.Jest to osiągane za pomocą opto-mechanicznej konfiguracji i aktywuje się za pomocą sygnału sterowania elektrycznegoPrzełącznik ma zintegrowane czujniki pozycji.
Bazując na technologii filtrów cienkich, które zapewniają solidną metodę modyfikacji plastra światła,Ta seria produktów ma drastycznie uproszczoną konfigurację platformy oferującą wysoką niezawodność i niskie koszty produkcji.Ten nowatorski projekt znacząco zmniejsza czułość pozycji ruchomych części, oferując bezprecedensową wysoką stabilność oraz niezrównane niskie koszty.
Trasa optyczna
Rysunek mechaniczny
Cechy
Blokowanie kanału
Specyfikacja
| Parametry | Specyfikacje | Jednostka |
| Długość fali roboczej | 1260~1620 ((SM) | nm |
| Utrata wstawienia | ≤ 1.0 | dB |
| Utrata zależna od długości fali | ≤ 0.25 | dB |
| Utrata zależna od polaryzacji | ≤ 0.05 | dB |
| Utrata zależna od temperatury | ≤ 0.20 | dB |
| Strata zwrotu | SM≥50 | dB |
| Rozmowa krzyżowa | SM≥55 | dB |
| Czas przełączania | ≤ 8 | ms |
| Powtarzalność | ≤ ± 0.02 | dB |
| Trwałość | ≥ 107 | czasy |
| Napięcie robocze | 3 lub 5 | V |
| Typ przełącznika | Niezamykające/zamykające | |
| Temperatura pracy | -20~+70 | °C |
| Temperatura przechowywania | -40~+85 | °C |
| Moc optyczna | ≤ 500 | mW |
| Wymiar | 27.0L × 12,5W × 8,4H | mm |
Wyroby
| Rodzaj | Trasa optyczna | Napęd elektryczny | Czujnik stanu | ||||||
| 1x1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Niezamykające | CUT | - Tak. | - Tak. | - Tak. | - Tak. | /Blisko. | Otwarte | Otwarte | /Blisko. |
| P1-P2 | V+ | - Tak. | - Tak. | GND | Otwarte | /Blisko. | /Blisko. | Otwarte | |
| Włączenie | CUT | - Tak. | - Tak. | GND | - Tak. | /Blisko. | Otwarte | Otwarte | /Blisko. |
| P1-P2 | V+ | GND | - Tak. | - Tak. | Otwarte | /Blisko. | /Blisko. | Otwarte | |
Informacje o zamówieniu
GZ-1×1-13/15
| Tryb | Długość fali | Typ napięcia | Model kontroli | Rodzaj włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Inne |
3=3V 5=5V |
L=Zatrzymanie N=Niezamykające |
5=50/125 6=62,5/125 9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
1=1m 2 = 1,5 m X=Inne |
0=Nic X=Inne |
wideo
|
|
