| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | 3-kanałowy moduł rozdzielacza CWDM |
| MOQ: | 1 szt |
| Cena £: | US$58-US$108 |
| Warunki płatności: | T/T, Western Union |

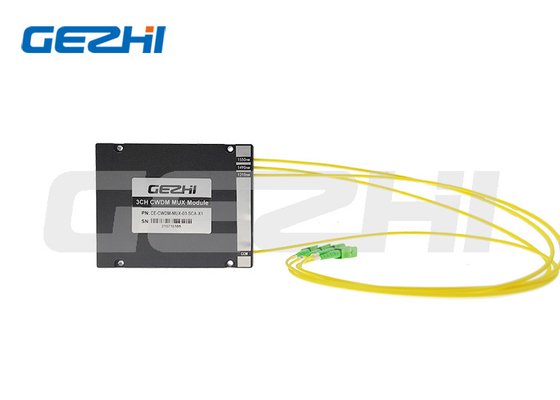

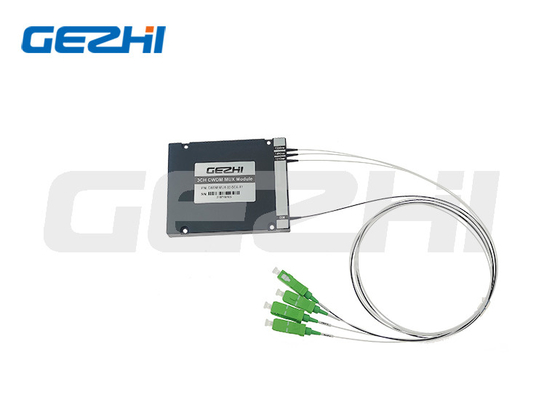

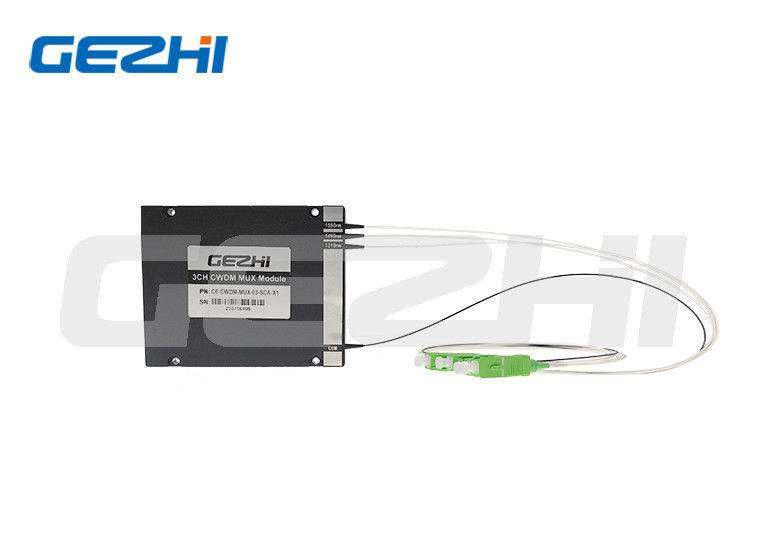

Ten moduł CWDM Mux/Demux (multiplekser/multiplekser optyczny) stanowi opłacalną i uproszczoną alternatywę dla systemów DWDM w zastosowaniach sieci metropolitalnych. Dzięki szerokiemu rozstawowi kanałów wynoszącemu 20 nm, systemy te eliminują potrzebę precyzyjnej kontroli długości fali w laserach nadawczych, umożliwiając stosowanie niedrogich laserów bez chłodzenia i tańszych komponentów pasywnych.
| Parametr | Jednostka | CWDM Mux Demux |
|---|---|---|
| Rozstaw kanałów | nm | 20nm |
| Długość fali środkowej | nm | 1270~1610 lub 1271~1611 |
| Pasmo przepustowe kanału | nm | ±6.5 |
| Numer kanału | / | 4CH | 8CH | 1CH |
| Straty wtrąceniowe | dB | <1.5 | <2.5 | <5.5 lub <3.5 (z pominięciem) |
| Izolacja @ sąsiedni kanał | dB | >30 |
| Izolacja @ niesąsiedni kanał | dB | >40 |
| Izolacja @ port ekspresowy | dB | >15 |
| Straty zależne od polaryzacji | dB | <0.2 |
| Dyspersja modów polaryzacji | dB | <0.1 |
| Kierunkowość | dB | >50 |
| Straty powrotne | dB | UPC >45 APC>50 |
| Moc znamionowa | mW | <500 (dostępny typ o wysokiej mocy) |
| Typ światłowodu | / | SMF-28e (dostępny typ utrzymujący polaryzację) |
| Temperatura pracy | ℃ | -20~+75 (-40~+85 dostępne) |
| Temperatura przechowywania | ℃ | -40~+85 |
| Typ obudowy | mm | Obudowa ABS, moduł wtykowy ABS, obudowa LGX, montaż w szafie |
| CWDM | Liczba kanałów | Konfiguracja | Typ modułu | Typ kabla | Długość światłowodu | złącze |
|---|---|---|---|---|---|---|
| CWDM | 01=1 kanał 02=2 kanały 03=3 kanały 04=4 kanały ... 16=16 kanałów 17=17 kanałów 18=18 kanałów |
M=Mux D=Demux A=Mux+Demux |
A0=obudowa ABS 80x60x12mm A1=obudowa ABS 100x80x10mm A2=obudowa ABS 120x80x18mm A3=obudowa ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX wtykany w 2-slotową szafę L4=LGX wtykany w 4-slotową szafę R1=szafa 19" 1 U R2=szafa 19" 1U 2-slotowa R4=szafa 19" 1U 4-slotowa S=Określ |
09=rura luźna 900um 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S=Określ |
00=brak LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Określ |
O1: Zamówienia próbne są mile widziane do testowania jakości. Nie mamy minimalnej ilości zamówienia - dostępne są nawet próbki po 1 sztuce. Mieszane próbki są również akceptowalne.
O2: Normalny czas realizacji wynosi około 1 tygodnia. W przypadku dużych ilości i specjalnych produktów prosimy o sprawdzenie czasu realizacji u naszego przedstawiciela handlowego. Posiadamy zapasy niektórych produktów i możemy wysłać w ciągu 1-3 dni po otrzymaniu płatności.
O3: Akceptujemy T/T, PayPal, Western Union, płatności gotówką i płatności ALI.
O4: Udzielamy 3-letniej gwarancji na wszystkie produkty.
O5: Tak, oferujemy usługi OEM zgodnie z Twoimi wymaganiami, w tym niestandardowe etykiety produktów, logo, numery części, numery seryjne i opakowania.
|
