| Brand Name: | GEZHI or OEM |
| Numer modelu: | Kabel krosowy MPO OM4 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

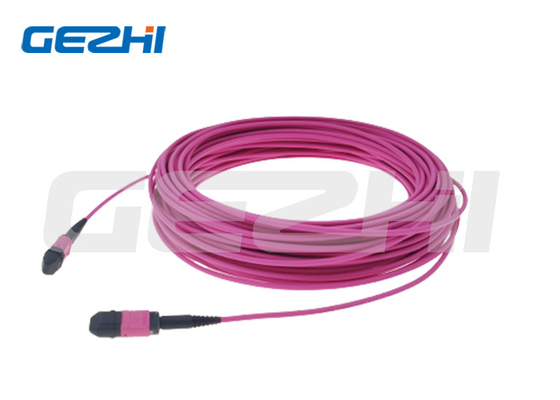

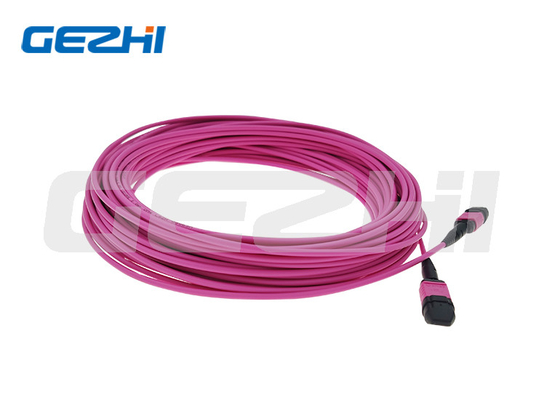

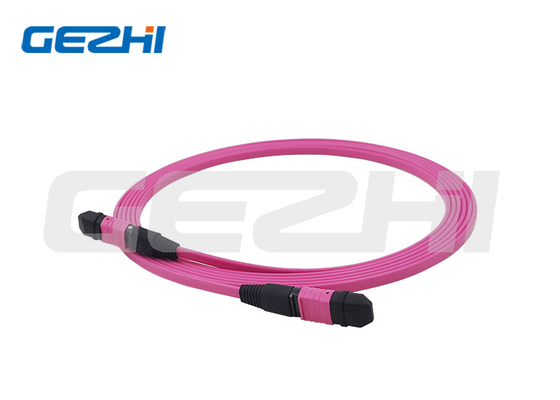

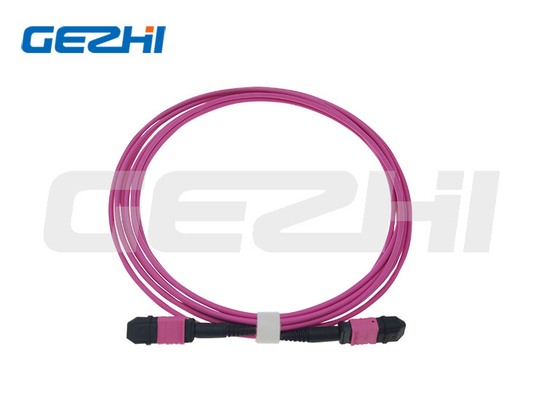

Produkt FTTH Multiple Mode MPO OM4 Długość kabla krosowego można dostosować do potrzeb
Przegląd produktów
|
Patchcordy służą do zapewnienia połączenia optycznego dla elektroniki światłowodowej.Zastosowanie patchcordu zapewnia szybką i łatwą metodę trasowania łatek światłowodowych w centrach danych, stacjach czołowych, koncentratorach komórkowych i biurach centralnych.Kabel krosowy może być używany w ścieżce łączącej lub krzyżowej łączącej przychodzące włókna ze sprzętem elektronicznym i zapewniając patchowanie w ścieżkach światłowodowych.Patchcordy obejmują zespoły simplex, duplex i multi-fibers.
Kable krosowe Gezhi są produkowane i testowane zgodnie z normami branżowymi TIA 604 (FOCIS), IEC 61754 i YD/T.Typy światłowodów OM1, OM2, OM3, OM4, OM5 lub OS2 spełniające wymagania Gigabit Ethernet, 10 Gigabit Ethernet i szybki Fibre Channel.Każde zakończenie przechodzi rygorystyczny test parametrów, aby zapewnić najwyższą wydajność sieci. |
Standard złącza
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973.
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 i JIS C5973
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 i JIS C5973 itp.
MU: TIA/EIA-604-3A, GR-326.NTT-MU, JIS i IEC.
MTRJ: TIA/EIA, FOCIS12, GR-326.IEC i JIS C5973.
Specyfikacje optyczne
| Złącze |
SC,LC,FC,ST,E2000,MU, MTRJ,LX.5,DIN,D4 |
Kurtka OD (mm) |
1,2x2,5,1,6x3,3,1,73,5,1,8x3,7 2,0x4,1,2,44,9,2,6x5,3,2,8x5,7 |
| Tryb światłowodowy | 9/125μm, 50/125μm, 62,5/125μm, | Kolor kurtki |
SM: żółty/niebieski/biały; OM1 i OM2: pomarańczowy;OM3:wodny; OM4: Aqua/Fioletowy/Magenta |
| Polski | PC, UPC, APC | Długość fali |
SM:1310/1550nm MM:850nm |
| Rodzaj kabla | Zip-cord Duplex (Ryc. 8 Duplex) | Materiał kurtki | LSZH/PVC/OFNR/OFNP |
| Strata wtrąceniowa | ≤0,3dB (klasa IEC C) | Strata wtrąceniowa | ≤0,12dB (IEC klasa B) |
| Strata zwrotu |
SM UPC ≥ 50dB(min) SM APC ≥ 60dB(min) MM P ≥ 35dB(min) |
Wymienność i wibracje | ≤0,2 dB |
| Temperatura robocza | -40~75°C | Temperatura przechowywania | -45~85°C |
Specyfikacja geometryczna (na specjalne życzenie)
| Rzeczy | Złącze | Czoło PC | Powierzchnia czołowa APC |
| Promień krzywizny | SC/FC/ST | 10~25mm | 5~12mm |
| LC/MU | 7~25mm | 5~15mm | |
| Przesunięcie wierzchołka | ≤50 um | ||
| Wysokość kulista włókna | +/- 100 nm | ||
| Przesunięcie kątowe | ------ | 8°±0,5° | |
|
|
