| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | PCMPO-OM3- |
| MOQ: | 1 szt |
| Cena: | US$28-US$68 |
| Czas dostawy: | 2-3 tygodnie |
MPO OM3 patch cord (Multi-fiber Push-On) to zespół wielowłonkowy zbudowany do infrastruktury sieci multimodowej o wysokiej gęstości krótkiego zasięgu.Przyjmowanie optymalizowanego laserowo światła OM3 50/125μm światła wielofunkcyjnego o szerokości pasma 2000 MHz·km przy długości fali 850 nm, zapewnia stabilną wydajność dla nadajników 40G-SR4, 100G-SR4 opartych na VCSEL w krótkim zasięgu.
Dostarczamy dwie główne konstrukcje: prostokątny przewód MPO-MPO trunk patch cord i przewód MPO-LC / SC fan-out breakout harness.Validacja jakości powierzchni końcowej i polarności przed wysyłką, aby zrealizować wdrożenie plug-and-play i skrócić czas instalacji na miejscu.
| Pozycja | Specyfikacja |
|---|---|
| Rodzaj włókna | OM3 Multimod 50/125μm, optymalizowany laserowo |
| Liczba włókien | 8F /12F /24F (dostępne na zamówienie) |
| Złącze | MPO/MTP, mężczyzna/kobieta |
| Strona końcowa | UPC |
| Polarność | Typ A / typ B / typ C |
| Długość fali roboczej | 850 nm, 1300 nm |
| Przepustowość | 2000 MHz·km @850 nm |
| Utrata wstawienia | Typowe ≤ 0,35 dB, maksymalne ≤ 0,75 dB |
| Strata zwrotu | UPC ≥ 30 dB |
| Włóczno | LSZH / OFNP / PVC |
| Kolor kurtki | Akwa |
| Średnica kabla | 30,0 mm (trąba); 2,0 mm (łapy z wiatrakiem) |
| Trwałość parzenia | ≥ 500 razy |
| Temperatura pracy | -20°C ~ +70°C |
| Dostępny formularz | MPO-MPO Trunk; MPO-LC / SC Fan-Out Breakout |
Nasz MPO OM3 Patch Cord to optymalizowany laserowo wielozadaniowy kabla włóknistego z pre-terminated z włóknem OM3 o pojemności 50/125μm, płaszcz wodny.obsługujące 40G,100G SR4 krótkoterminowa równoległa transmisja optyczna dla wysokiej gęstości wdrażania centrów danych i sieci korporacyjnych.
|

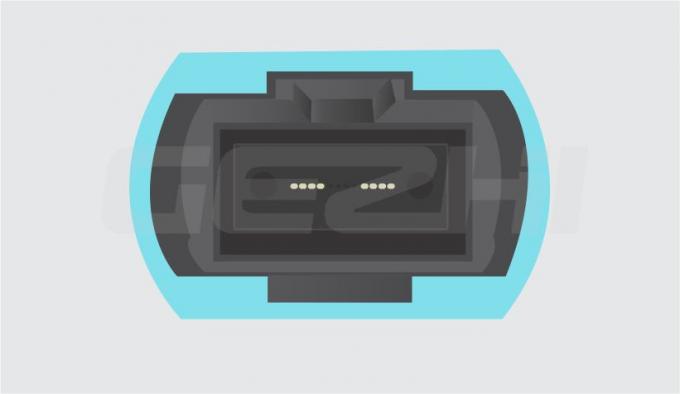

8 Włókna
wykorzystywane do bezpośredniego połączenia 40G/100G QSFP+/QSFP28.
|

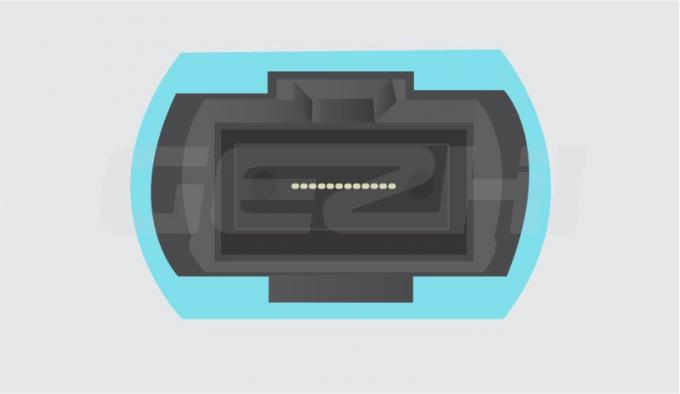

12-144 Włókna
stosowane do kabli włókienniczych o dużej gęstości 10G/40G/100G.
|
 |
 |
Aby prawidłowo przesyłać dane przez kabel światłowodowy, sygnał przesyłany przez link (Tx) na jednym końcu kabla musi odpowiadać odpowiedniemu odbiorcy (Rx) na drugim końcu.który określa kierunek, w którym porusza się sygnał, jest zapewnienie, że ta korespondencja jest utrzymywana.Polaryzacja włókien jest jednym z obszarów, który wydaje się powodować wiele zamieszania w naszej branży szczególnie jeśli chodzi o rozwiązania MPO wielowłonkowe stosowane w równoległych zastosowaniach optycznych.
Złącza MPO zawierają również klucz na górnej stronie złącza i białą kropkę po boku, aby wskazać położenie pozycji 1..
Istnieją również trzy różne rodzaje kabli MPO Type A, Type B i Type C, jak przedstawiono poniżej na zdjęciach:

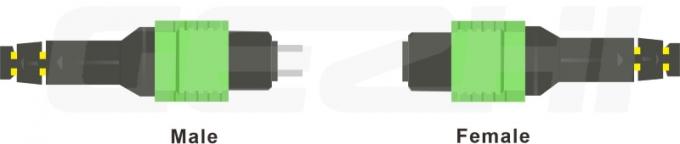

Interfejsy MPO na sprzęcie aktywnym są męskie (z pinami), a aby uniknąć uszkodzenia nadajnika, przewody patch MPO powinny być żeńskie (bez pinów).
|
Samiec (z szpilkami) Męski złącze jest połączone z kobiecą stroną w celu podłączenia adapterów, kaset lub paneli. |
Kobiety (bez szpilki) Kobieta łącznik może być bezpośrednio podłączony do nadajników lub innych męskich łączników. |
| Rodzaj | Tryb | Liczba włókien | Polarność | Wyniki | Złącze A | Złącze B | Polerowanie | Długość |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OM3 | 08=8 Włókna 12=12 Włókna 24=24 Włókna 36=3x12 Włókna 48=4x12 Włókna 96=8x12 Włókna 144=12x12 Włókna |
A = typ A B = typ B C = typ C |
S=Standardowy E=Elite |
M=Mężczyzna F = Kobieta |
M=Mężczyzna F = Kobieta |
P=UPC A=APC |
01=1M 02=2M 05=5M 10 = 10M S=określić |
Odpowiedź: OM3 multimodu obsługuje światło 40G-SR4 do 100 metrów, 100G-SR4 do 70 metrów przy długości fali 850 nm.
Odpowiedź: Aplikacje multimodowe w większości stosują lakier UPC. APC jest przeznaczony głównie do światła jedno-modowego, APC nie jest zalecany do łączy multimodowych OM3.
Odpowiedź: Polarność typu A/B/C musi być zgodna z nadajnikami i kasetami MPO. Przed złożeniem zamówienia należy potwierdzić wymagania dotyczące polarności. Nigdy nie łączyć łączników MPO z samcem na samca, co może uszkodzić szpilki złącza.
Odpowiedź: MTP® jest ulepszoną wersją z rejestracją złącza MPO. MPO i MTP są fizycznie interoperacyjne i mogą się bezpośrednio podłączać.
Odp.: Tak, długie, liczące włókna, rodzaj przebicia i klasyfikacja płaszcza są dostępne dla zamówień próbkowych i hurtowych.
