| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | PCMPO-OS2- |
| MOQ: | 1 szt |
| Cena £: | US$18-US$68 |
| Czas dostawy: | 2-3 tygodnie |

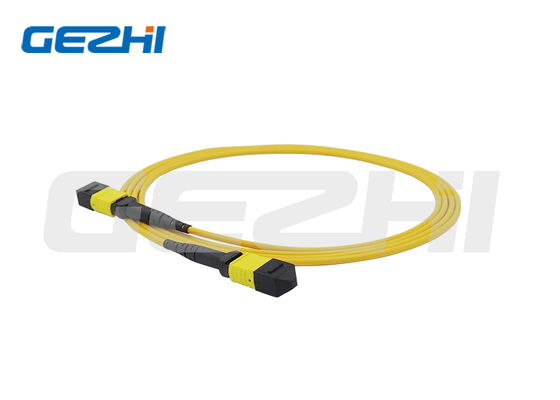

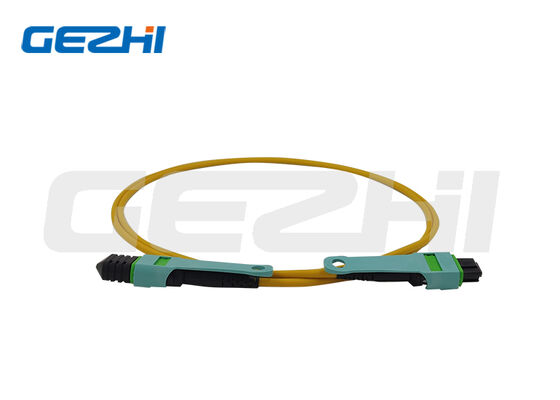

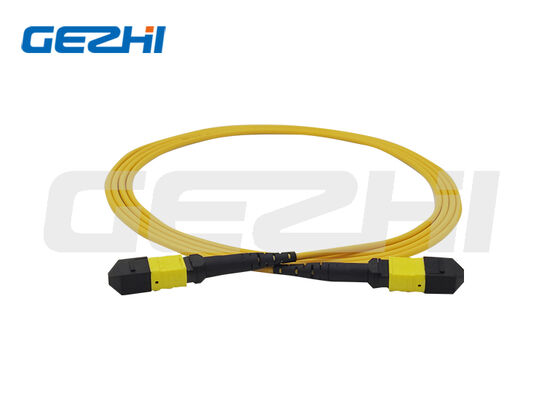

Kabel krosowy MPO OS2 (Multi-fiber Push-On) to wielowłóknowe złącze zaprojektowane do sieci jednomodowych o dużej gęstości. Wykorzystując światłowód jednomodowy OS2 9/125 µm (ITU-T G.652.D), zapewnia stabilną, niskostratną wydajność przy długościach fal 1310 nm i 1550 nm, idealną do równoległych połączeń optycznych na średnie i długie dystanse w nowoczesnych centrach danych i pomieszczeniach telekomunikacyjnych.
Dostarczamy dwa główne typy konstrukcji: kabel krosowy MPO-MPO typu straight-through oraz wiązkę rozdzielającą MPO-LC / SC. Wszystkie złącza są testowane fabrycznie pod kątem strat wtrąceniowych, strat powrotnych, jakości powierzchni czołowej i polaryzacji przed wysyłką, aby zagwarantować wdrożenie typu plug-and-drop i skrócić czas instalacji na miejscu. Kompatybilne ze złączami MTP® dla elastycznej współdziałania.
| Element | Specyfikacja |
|---|---|
| Typ światłowodu | Jednomodowy OS2 9/125 µm, ITU-T G.652.D |
| Liczba włókien | 8F /12F /24F (dostępne niestandardowe) |
| Złącze | MPO/MTP, męskie / żeńskie |
| Powierzchnia czołowa | APC / UPC |
| Polaryzacja | Typ A / Typ B / Typ C |
| Długość fali roboczej | 1310 nm, 1550 nm |
| Straty wtrąceniowe | Typowo ≤0.35 dB, Maks. ≤0.75 dB |
| Straty powrotne | APC ≥60 dB; UPC ≥50 dB |
| Płaszcz kabla | LSZH / OFNP / PVC |
| Kolor płaszcza | Żółty |
| Średnica kabla | 3.0 mm (trunk); 2.0 mm (odgałęzienia) |
| Trwałość połączenia | ≥500 cykli |
| Temperatura pracy | -20°C ~ +70°C |
| Dostępny format | Trunk MPO-MPO; Rozgałęzienie MPO-LC / SC |

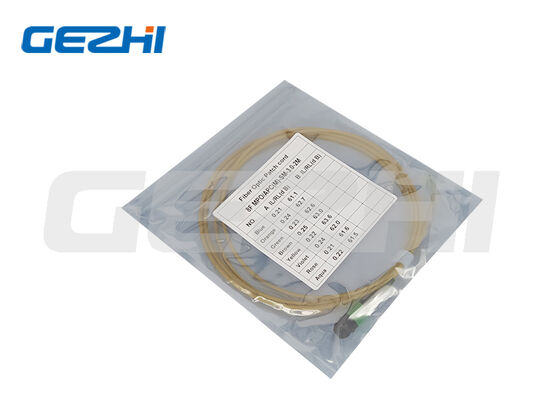

GEZHI Photonics jest producentem wstępnie zakończonych kabli magistralnych MPO jednomodowych OS2 9/125, które oferują użytkownikowi zalety stałej jakości, znacznie szybszej instalacji i prostszego zarządzania kablami. Kabel magistralny światłowodowy MPO nadaje się do zastosowania w transceiverach 40G QSFP+, 100G QSFP28, 400G OSFP, 400G QSFP do połączeń równoległych optycznych. Każdy kabel światłowodowy MPO OS2 przeszedł testy strat wtrąceniowych i powrotnych, kontrolę powierzchni czołowej oraz kontrolę polaryzacji w fabryce, zapewniając zgodność i przekraczanie standardów branżowych.
|
8 włókien
używane do bezpośredniego połączenia 40G/100G QSFP+/QSFP28.
|
12-144 włókien
używane do okablowania strukturalnego światłowodów o dużej gęstości 10G/40G/100G.
|
|
|
Aby prawidłowo przesyłać dane przez kabel światłowodowy, sygnał nadawczy (Tx) na jednym końcu kabla musi odpowiadać odpowiedniemu odbiornikowi (Rx) na drugim końcu. Rola polaryzacji, która określa kierunek podróży sygnału, polega na zapewnieniu utrzymania tej zgodności. Polaryzacja światłowodów jest obszarem, który wydaje się powodować wiele zamieszania w naszej branży – zwłaszcza w przypadku wielowłóknowych rozwiązań MPO stosowanych w aplikacjach optycznych równoległych.
Złącza MPO zawierają również klucz na górnej stronie złącza i białą kropkę z boku, wskazującą położenie Pozycji 1. Orientacja klucza ma kluczowe znaczenie w kwestii polaryzacji.
Istnieją również trzy różne typy kabli MPO – Typ A, Typ B i Typ C, jak pokazano na poniższych obrazach:
Interfejsy MPO w aktywnym sprzęcie są męskie (z pinami), a aby uniknąć uszkodzenia transceivera, kable krosowe MPO powinny być żeńskie (bez pinów).
|
Męskie (z pinami) Złącze męskie jest łączone z żeńską stroną adapterów, kaset lub paneli. |
Żeńskie (bez pinów) Złącze żeńskie można bezpośrednio podłączyć do transceiverów lub innych złączy męskich. |
| Typ | Tryb | Liczba włókien | Polaryzacja | Stopień | Złącze A | Złącze B | Polerowanie | Długość |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OS2 | 08=8 włókien 12=12 włókien 24=24 włókna 36=3x12 włókien 48=4x12 włókien 96=8x12 włókien 144=12x12 włókien |
A=Typ A B=Typ B C=Typ C |
S=Standard E=Elite |
M=Męskie F=Żeńskie |
M=Męskie F=Żeńskie |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=Określ |
O: MTP® jest zarejestrowaną, ulepszoną wersją złącza MPO. Fizycznie są one interoperacyjne i mogą być bezpośrednio podłączane do siebie.
O: W przypadku szybkich połączeń jednomodowych zaleca się APC ze względu na wyższą wydajność strat powrotnych, aby uniknąć problemów z odbiciem sygnału.
O: Polaryzacja Typ A/B/C musi odpowiadać Twoim transceiverom i kasetom MPO. Proszę potwierdzić wymagania dotyczące polaryzacji przed złożeniem zamówienia. Nigdy nie łącz złączy MPO męskich z męskimi.
O: Tak, obsługujemy w pełni niestandardowe długości, liczbę włókien, typ rozgałęzienia i stopień ochrony płaszcza dla zamówień hurtowych i próbek.
|
|
