Szczegóły Produktu:
Zapłata:
|
| Rodzaj włókna: | SMF-28e, SMF-28e lub klient, SM, podwójne włókno | Złącze: | LC/APC, SC/LC |
|---|---|---|---|
| Długość fali: | 1270 ~ 1610 mil morskich | Gwarancja: | 3 lata |
| temperatura robocza: | -40 ~ 85 ℃ |

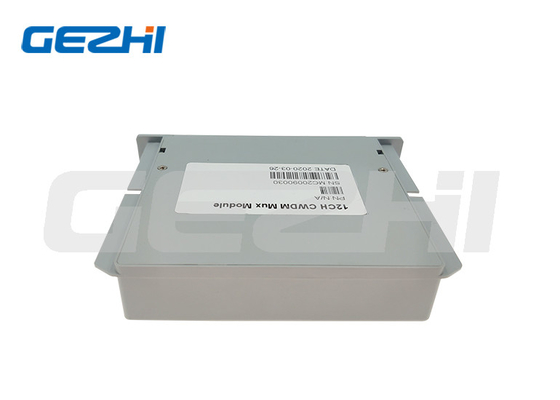

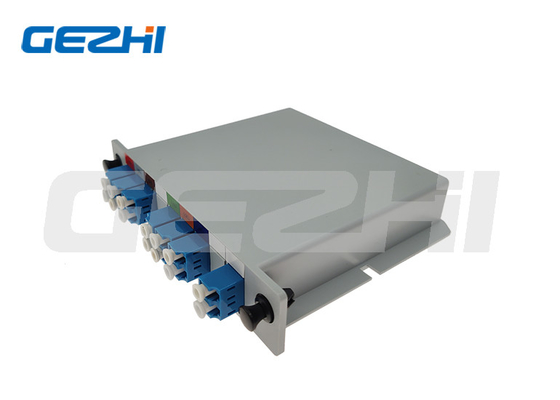

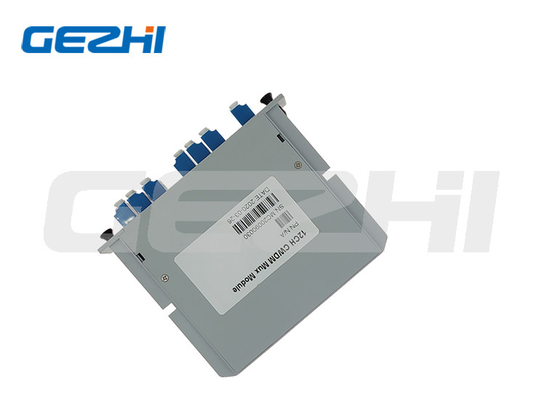

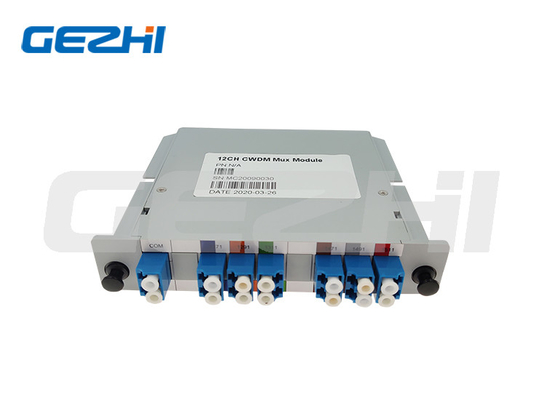

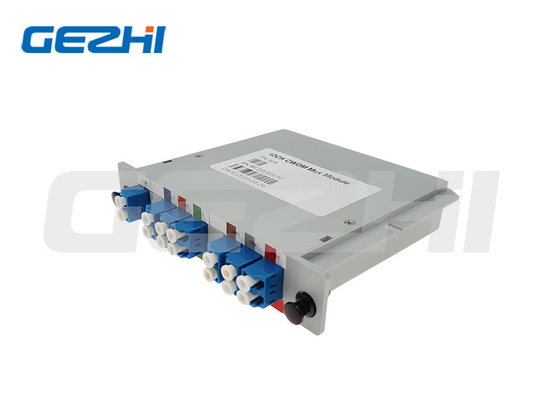

Moduł światłowodowy CWDM o wysokiej izolacji 12CH MUX do pasywnego systemu sieci transportu optycznego
Opis produktu
Typ wkładki CWDM 1*12 mux demultiplekser
Opis:
CWDM wykorzystuje multipleksery optyczne do ponownego wykorzystania różnych długości fal światła w pojedynczym włóknie do przesyłania sygnałów.
Na odbierającym końcu łącza zmiksowany sygnał jest rozkładany na sygnały w światłowodzie za pomocą demultipleksera optycznego.
Różne długości fal są podłączone do odpowiednich urządzeń odbiorczych.
Urządzenie ma szerokie pasmo przenoszenia i wysoką izolację, dzięki czemu idealnie nadaje się do współpracy z niedrogimi, niechłodzonymi laserami.
Aplikacja:
Wzmacniacz światłowodowy
Monitorowanie linii
Telekomunikacja
systemie CWDM
Sieć PON
Łańcuch kablowy
Cechy:
Wysoka izolacja kanałów
Niski poziom PDL
Kompaktowa konstrukcja
Dobra spójność między kanałami
Szeroka długość fali roboczej: 1270-1610nm
Szeroka temperatura pracy:-20 ℃ ~ 70 ℃
Niska strata wtrąceniowa
Wysoka niezawodność i stabilność
Parametry techniczne
| Parametr | 4CH | 6CH | 8CH | 12CH |
| Środkowa długość fali (nm) | ITU lub ITU + 1 (konfigurowalna początkowa długość fali) | |||
| cechy produktu | Mux lub Demux lub Mux&Demux | |||
| Długość fali kanału (nm) | 1270~1610 | |||
| Dokładność środkowej długości fali (nm) | ±0,5 | |||
| Rozstaw kanałów (nm) | 20 | |||
| Pasmo przepustowe kanału (@ -0,5 db pasma (nm) | >14 | |||
| Tłumienie wtrąceniowe (dB) | ≤1,4 | ≤2,6 | ≤3,0 | |
| Jednorodność kanału (dB) | ≤0,5 | ≤0,5 | ≤0,5 | |
| Tętnienie kanału (dB) | 0,3 | |||
| Izolacja (dB) w sąsiedztwie | >30 | >30 | >30 | |
| Izolacja (dB) Niesąsiadujące | >40 | >40 | >40 | |
| Straty zależne od polaryzacji (dB) | <0,2 | |||
| Dyspersja trybu polaryzacji (PS) | <0,1 | |||
| Kierunkowość (dB) | >50 | |||
| Straty odbiciowe (dB) | >45 | |||
| Typ złącza | LC/APCO lub określony przez klienta | |||
| Maksymalna moc (mW) | 500 | |||
| Temperatura pracy (℃) | -20~70 | |||
| Temperatura przechowywania (℃) | -40~85 | |||
| Rodzaj opakowania (mm) | LGX, pudełko, stojak lub określony przez klienta | |||
| Rozmiar opakowania (mm) | LGX:201x256x44 lub 155x100x29 | |||
| Pudełko: 100x80x10 lub 120x80x18 lub 141x120x28 | ||||
| Stojak: 1U: 484x260x44 lub 2U: 482x260x88 | ||||
Przewaga biznesowa
Kompleksowe rozwiązanie FTTH z ponad 10-letnim doświadczeniem w komunikacji światłowodowej
Technologia
(1) Od 15 lat profesjonalnie zajmuje się produkcją precyzyjnych opakowań urządzeń optycznych
(2) 10 lat zespołu technicznego
(3) Mają własną podstawową technologię
