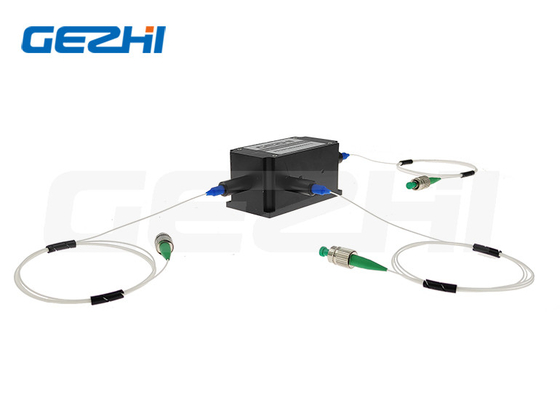

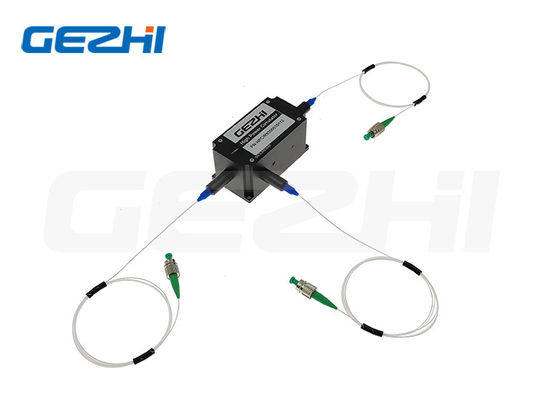

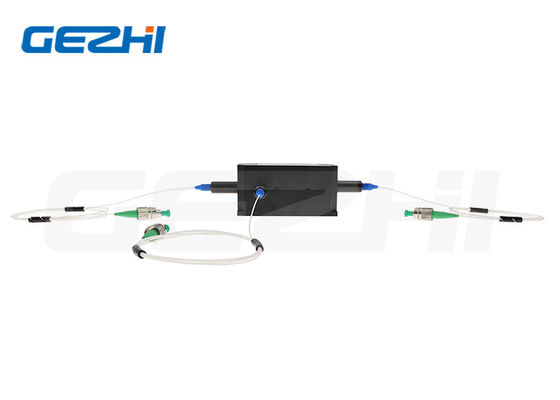

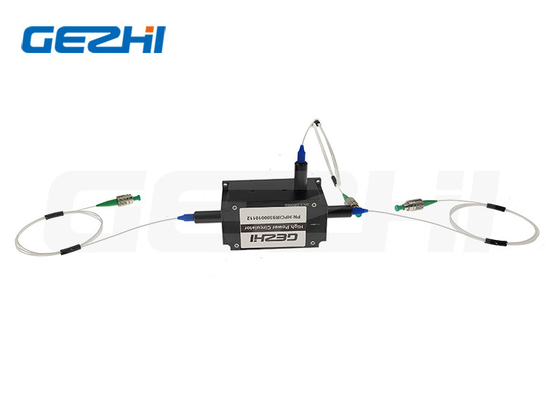

Filtr utrzymujący polaryzację dużej mocy WDM dla systemu CATV

Name: Filtr utrzymujący polaryzację dużej mocy WDM dla systemu CATV
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: WDM dużej mocy
Price: negocjowalne USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numer modelu:	WDM dużej mocy
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	5-8 dni roboczych
Payment Terms:	T/T, Western Union

Szczegółowe informacje

Product Description

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE RoHS,ISO9001

Nazwa produktu:

Filtr cząstek stałych dużej mocy WDM

Rodzaj włókna:

Włókno PM

temperatura robocza:

0~+70(℃)

Temperatura przechowywania:

-40~+85(℃)

Aplikacja:

Moduł CWDM/DWDM

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

100000 kanałów miesięcznie

Podkreślić:

Filtr utrzymujący polaryzację dużej mocy WDM

filtr PM systemu CATV WDM

Product Description

Przegląd produktów zFiltr cząstek stałych dużej mocy WDM

Niskie straty wtrąceniowe Filtr podtrzymujący polaryzację o dużej mocy WDM (do 20W) dla systemu CATV

Filtr cząstek stałych dużej mocy WDM

Filtr utrzymujący polaryzację dużej mocy GEZHI WDM to połączenie multipleksera z podziałem długości fali.Wszystkie włókna wejściowe i wyjściowe zachowują polaryzację.Ten produkt ma wyjątkowo niską tłumienność wtrąceniową, wysoką stabilność i niezawodność, wysoką izolację i wysoką utratę powrotu.Ten produkt oferuje zintegrowane rozwiązanie do systemu CATV, modułu CWDM/DWDM, aplikacji sieci EPON/GPON, łącząc więcej funkcji w bardzo kompaktowym pakiecie.

Funkcje i zastosowaniaFiltr cząstek stałych dużej mocy WDM

Cechy:
•Obsługa dużej mocy
•Niskie straty wtrąceniowe
• Wysoka strata zwrotu
•Wysoka niezawodność i stabilność

Aplikacje:

•System telewizji kablowej
•Moduł CWDM/DWDM
• Sieci EPON/GPON

Specyfikacje dużej mocyFiltr cząstek stałych WDM

Parametry		Jednostka	Wartości
Typ		-	1064/980	1550/980	1550/1064	1550/1480	2000/1550
Długość fali transmisji		nm	1020~1080	1520~1580	1520~1580	1535~1565	1950~2050
Długość fali odbicia		nm	960~990	960~990	1020~1080	1480±10	1570±10
Maks.Utrata wtrąceniowa przy 23 ℃	Kanał transmisji	dB	0,8	0,7	0,8	0,8	0,8
	Kanał refleksyjny	dB	0,6	0,6	0,6	0,6	0,8
min.Izolacja transmisji @Długość odbicia		dB	30	30	30	30	25
min.Izolacja odbicia @Długość transmisji		dB	15	15	15	15	12
Maks.Płaskość kanału		dB	0,4
min.Współczynnik ekstynkcji przy 23 ℃	Kanał transmisji	dB	20
	Kanał refleksyjny	dB	18
Maks.Stabilność termiczna długości fali		nm/℃	0,003
Maks.Stabilność termiczna strat wtrąceniowych		dB/℃	0,005
min.Strata powrotu przy 23 ℃		dB	50
Maks.Obsługa mocy (CW)		W	1, 3, 5, 10, 20 lub Określone
Maks.Obciążenie rozciągające		N	5
temperatura robocza		℃	0~+70
Temperatura przechowywania		℃	-40~+85
Ze złączami moc obsługi wynosi tylko 1 W, IL jest o 0,3 dB wyższa, RL jest o 5 dB niższa, a ER jest o 2 dB niższa.
Klucz złącza jest wyrównany do wolnej osi.

Wymiar opakowania

Filtr utrzymujący polaryzację dużej mocy WDM dla systemu CATV 0

Informacje o zamówieniuWysoka mocFiltr cząstek stałych WDM

HPMFWDM-1111-23-444-555-67-8-999-AABB (typ włókna PM)

HPFWDM-1111-23-444-555-67-8-999-AABB (typ włókna SM)

1111 - Długość fali:	5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Określono
2 - Typ pompy:	F=do przodu, B=do tyłu
3 - Oś robocza dla trasy sygnału:	B = Obie osie działają, F = Blokada szybkiej osi
444 - Typ światłowodu dla Com & Pass:	001=PM1550, 003=PM980,045=PM1950, SSS=Określono
555 - Typ włókna dla Ref:	001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Określono
6 - Wymiary opakowania:	0=φ5,5x35mm (≤5W), 1=70x12x8mm, S=określony
7 - Rodzaj warkocza:	0 = gołe włókno, 1 = luźna tuba 900 μm
8 - Długość włókna:	0,8=0,8m, 1,0=1m, S=Określony
999 - Typ złącza:	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony
AA - średnia moc:	01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=Określone
BB – moc szczytowa:	00=fala ciągła, 01=1kW, 10=10kW, SS=określony

Często zadawane pytania

Pytanie 1:Czy mogę zamówić próbkę?Jakie jest Twoje MOQ filtra PM o dużej mocy WDM?

A1: Zamówienie próbki jest mile widziane w celu przetestowania i sprawdzenia jakości.my nieMOQ, dostępna jest próbka 1szt.Dopuszczalne są również próbki mieszane.

P2: Jaki jest czas realizacji?

A2: Normalny czas realizacji wynosi około 1 tygodnia,Dla dużych ilości i produktów specjalnych.Sprawdź czas realizacji u naszego przedstawiciela handlowego.Ale przechowujemy zapasy dla niektórych produktów,może wysłać 1-3 dni po otrzymaniu płatności.

Pytanie 3:Jakie są warunki płatności?

A3: Termin płatności: T/T, Paypal,związek zachodni,płatność gotówkowa, ALI itp.

P4: Jaki jest twój czas gwarancjiFiltr cząstek stałych dużej mocy WDM?
A4: 3 lata gwarancji.

P5: Czy mogę użyć własnego logo, etykiety i opakowania?
A5: Tak, możemy świadczyć usługi OEM, które zgodnie z Twoimi wymaganiami zaprojektują etykietę produktu, logo, PN, SN, opakowanie.
