| Brand Name: | GEZHI or OEM |
| Numer modelu: | 8-kanałowy optyczny demultiplekser CWDM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |

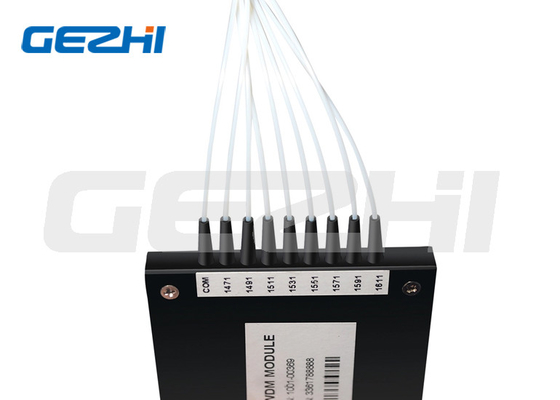

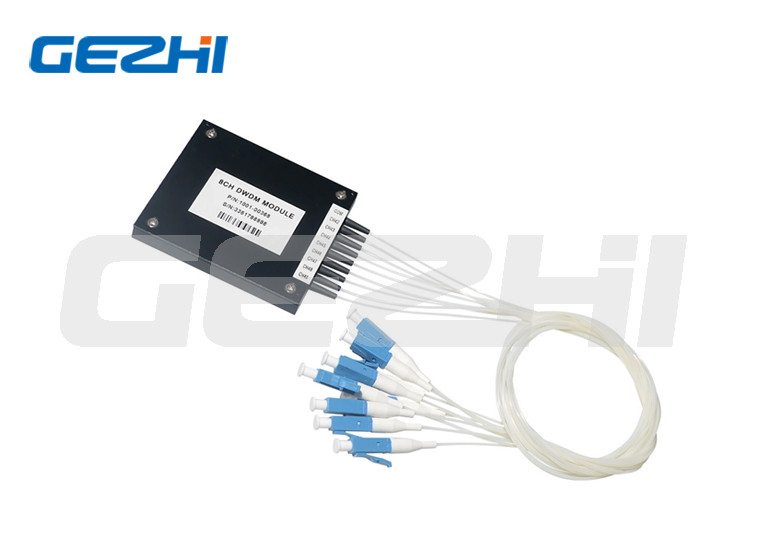

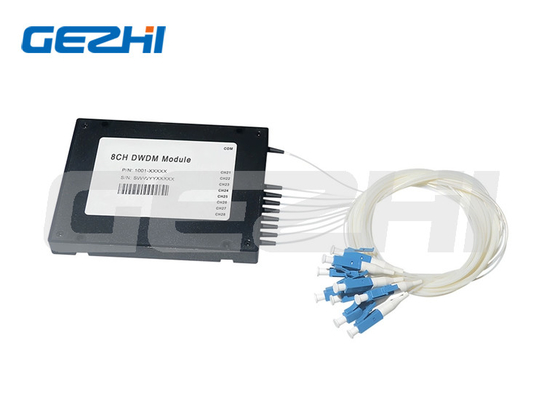

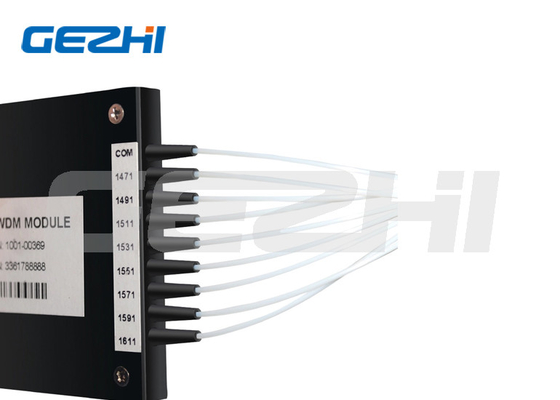

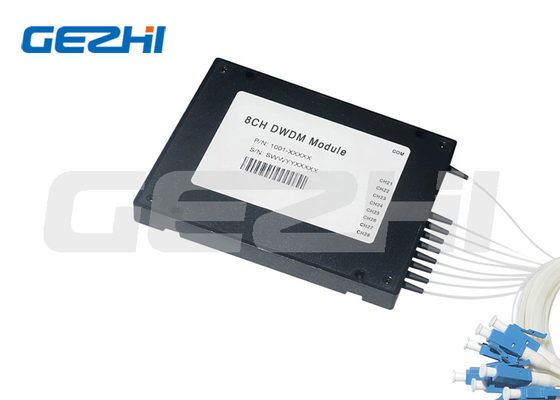

Kanał CWDM 8CH Optyczny CWDM Mux Demux Moduł CWDM 8 kanałów
Opis produktu
Coarse Wavelength Division Multiplexing (CWDM) to doskonały wybór w celu zwiększenia przepustowości przy jednoczesnym obniżeniu kosztów.Rodzina modułów 6com splice/pigtailed ABS, oparta na standardowej technologii Thin Film Filter (TFF) z zastrzeżonym opakowaniem, oferuje najmniejsze wymiary komponentów w połączeniu z wyjątkową wydajnością i niezawodnością.Nasze CWDM MUX DEMUX doskonale nadają się do transportu usług PDH, SDH / SONET, ETHERNET przez WWDM, CWDM i DWDM w optycznych sieciach brzegowych i dostępowych metra.
Aplikacje
Dodawanie/upuszczanie kanałów CWDM
CWDM
Łącza światłowodowe CATV
Dostęp do sieci LAN
Komunikacja na krótkie odległości
Cechy
Niskie straty wtrąceniowe
Doskonała izolacja kanałów
Wysoka stabilność i niezawodność
Niska cena
Specyfikacje
|
Przedmiot
|
Jednostka
|
Parametry
|
|
Rozstaw kanałów
|
|
Siatki ITU 20 nm
|
|
Zakres długości fali
|
nm
|
1260 do 1620
|
|
Centra kanałów (ITU lub ITU+1)
|
nm
|
1270/1290…1610 lub 1271/1291…1611
|
|
Przepustka
|
nm
|
≥+/-6,5 ,7,0,7,5
|
|
Tętnienie pasma przepustowego
|
dB
|
≤0,35
|
|
Utrata wtrąceniowa transmisji
|
dB
|
≤0,70 (typowo 0,50)
|
|
Straty wtrąceniowe odbicia
|
dB
|
≤0,40
|
|
Izolacja transmisji (adj kanał)
|
dB
|
≥30
|
|
Izolacja transmisji (kanał inny niż adj)
|
dB
|
≥45
|
|
Izolacja odbicia
|
dB
|
≥13
|
|
Utrata zależna od polaryzacji
|
dB
|
≤0,1
|
|
Dyspersja trybu polaryzacji
|
ps
|
≤0,2
|
|
Stabilność termiczna
|
dB/°C
|
≤0,005
|
|
Kierunkowość
|
dB
|
≥50
|
|
Strata zwrotu
|
dB
|
≥45
|
|
Obsługa mocy optycznej
|
mW
|
≤300
|
|
Obciążenie rozciągające
|
N
|
≥5
|
|
Zakres temperatury pracy
|
°C
|
-5 do 70
|
|
Zakres temperatur przechowywania
|
°C
|
-40 do +85
|
|
Rodzaj włókna
|
|
SMF-28e
|
|
Wymiar opakowania
|
mm
|
≤5,5 x 34
|
|
|
